Wyświetlacz LCD 1.47" IPS 172×320 z panelem dotykowym pojemnościowym dla Raspberry Pi STM32 ESP32 RP2040
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
1.47" Wyświetlacz LCD z Panelem Dotykowym – 172×320, IPS, SPI + I2C
Kompaktowy moduł wyświetlacza LCD o przekątnej 1.47 cala z panelem dotykowym. Obsługuje wyświetlanie w 262 tysiącach kolorów z dużą ostrością i jasnością. Dzięki komunikacji SPI i I2C oraz wbudowanym układom JD9853 i AXS5106L moduł jest kompatybilny z Raspberry Pi, ESP32, Raspberry Pi Pico i Arduino.
Najważniejsze cechy:
- Wyświetlacz IPS o rozdzielczości 172×320
- Panel dotykowy pojemnościowy
- Układ sterujący JD9853 (LCD) oraz AXS5106L (panel dotykowy)
- Komunikacja przez SPI (wyświetlacz) i I2C (dotyk) – oszczędność pinów
- Zintegrowany konwerter poziomów – obsługa 3.3V i 5V
- Kompatybilność z Raspberry Pi / ESP32S3 / Raspberry Pi Pico / Arduino
- Pełna dokumentacja online i przykładowe kody

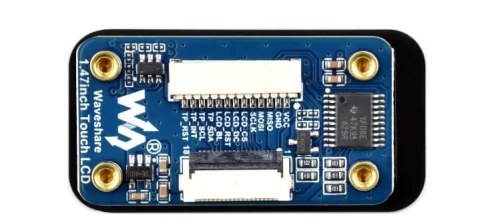

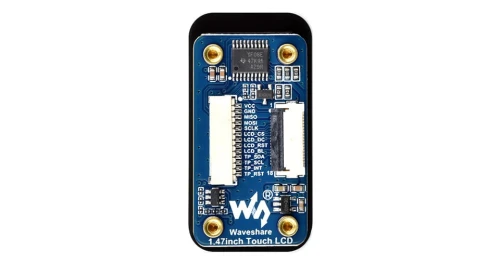

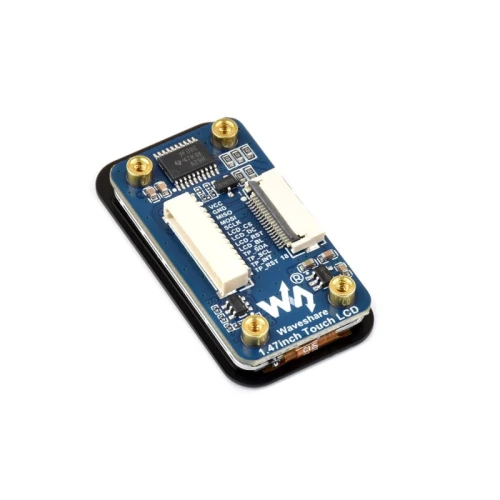

Złącza i interfejsy
Sterownik wyświetlacza: JD9853, układ sterujący dotykiem AXS5106L.
Wbudowany konwerter poziomów logicznych
Kompatybilny z zasilaniem 3.3V / 5V
- VCC: Zasilanie (3.3V / 5V)
- GND: Masa
- MISO: SPI – wyjście danych
- MOSI: SPI – wejście danych
- SCLK: Zegar SPI
- LCD_CS: Wybór układu LCD
- LCD_DC: Wybór danych/komend LCD
- LCD_RST: Reset LCD
- LCD_BL: Podświetlenie LCD
- TP_SDA: Dane I2C dotyku
- TP_SCL: Zegar I2C dotyku
- TP_INT: Przerwanie dotyku
- TP_RST: Reset panelu dotykowego

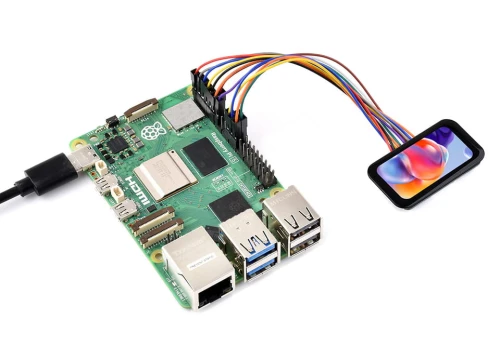

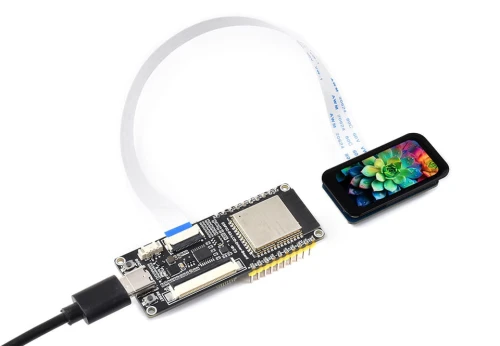

Przykład pracy z Raspberry Pi 5 oraz ESP32-S3
Specyfikacja techniczna
- Napięcie pracy: 3.3V / 5V
- Rozdzielczość: 172 × 320 pikseli
- Wyświetlacz: IPS, 262K kolorów
- Sterownik LCD: JD9853
- Sterownik dotyku: AXS5106L
- Interfejs wyświetlacza: SPI
- Interfejs dotyku: I2C
- Typ dotyku: pojemnościowy

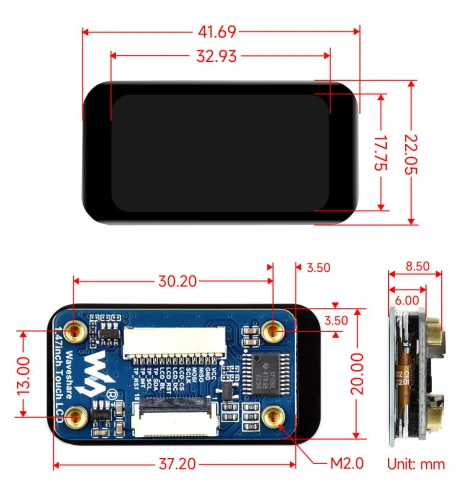

- Wielkość ekranu: 17.75 × 32.93 mm
- Wymiary modułu: 22.05 × 41.69 mm
- Masa: 0.014 kg
Zawartość zestawu
- 1.47inch Touch LCD ×1
- Przewód SH1.0 13PIN ~100mm
- Taśma FFC
