Wyświetlacz LCD 4" 480×480 z panelem dotykowym ESP32-S3 WiFi i BT
Moduł rozwojowy z 4-calowym wyświetlaczem LCD 480×480 px, oparty na wydajnym mikrokontrolerze ESP32-S3 z dwurdzeniowym procesorem LX7. Wyposażony w WiFi 2.4 GHz, Bluetooth 5 (LE), 16 MB pamięci Flash oraz 8 MB PSRAM, idealnie nadaje się do tworzenia nowoczesnych interfejsów użytkownika (HMI), paneli sterujących, systemów automatyki i inteligentnego oświetlenia.

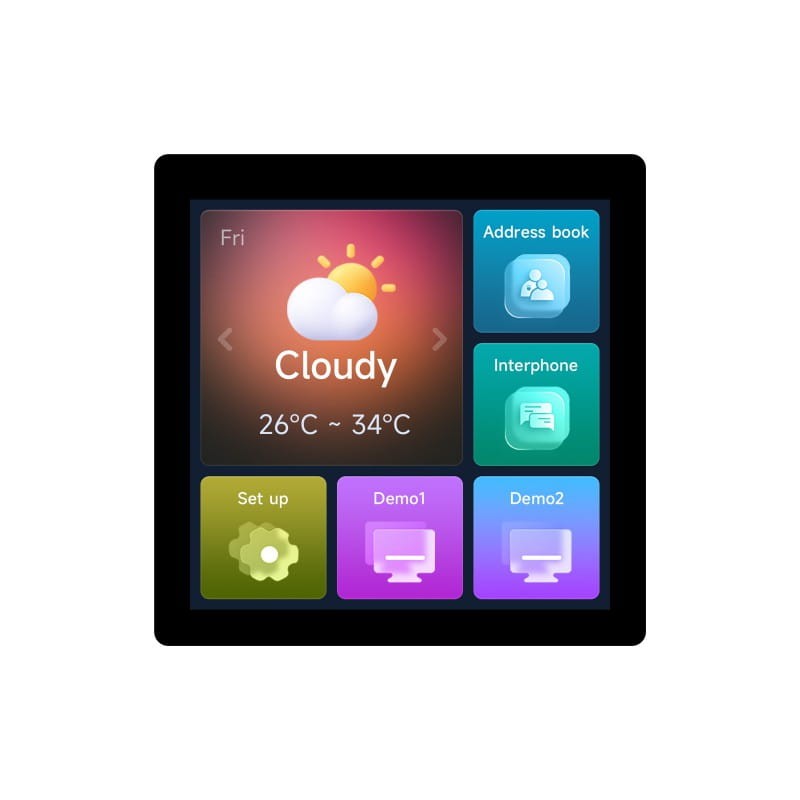

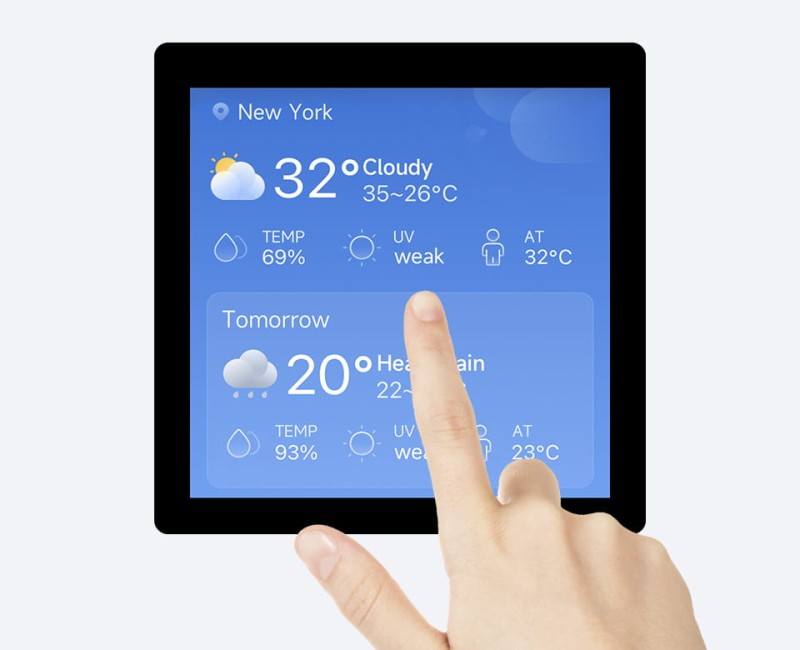

Dzięki obsłudze darmowej biblioteki graficznej LVGL, moduł pozwala na płynne uruchamianie graficznych interfejsów dotykowych, także z obsługą wielopunktowego dotyku.
Najważniejsze cechy:
-
Wyświetlacz LCD 4" IPS o rozdzielczości 480×480, 65K kolorów
-
Wbudowany ESP32-S3
-
Łączność bezprzewodowa: WiFi 2.4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
-
Obsługa dotyku pojemnościowego 5-punktowego (I2C) – wersja z dotykiem
-

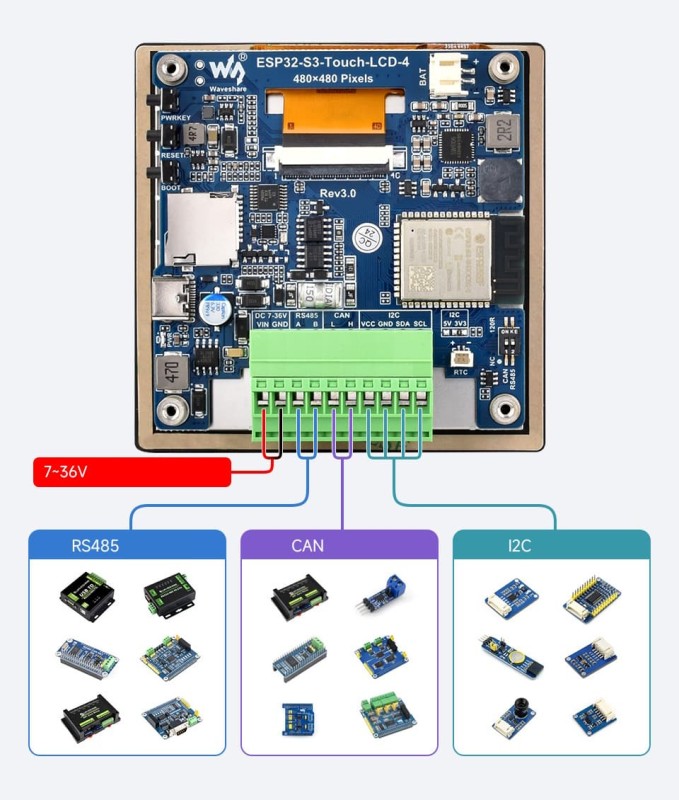

Interfejsy: USB (full-speed), CAN, RS485, I2C, slot na kartę TF
-
Obsługa niskiego poboru energii – elastyczne zarządzanie zasilaniem i taktowaniem
-
Kompatybilny z biblioteką LVGL – do tworzenia nowoczesnych GUI
Współpraca z wieloma peryferiami

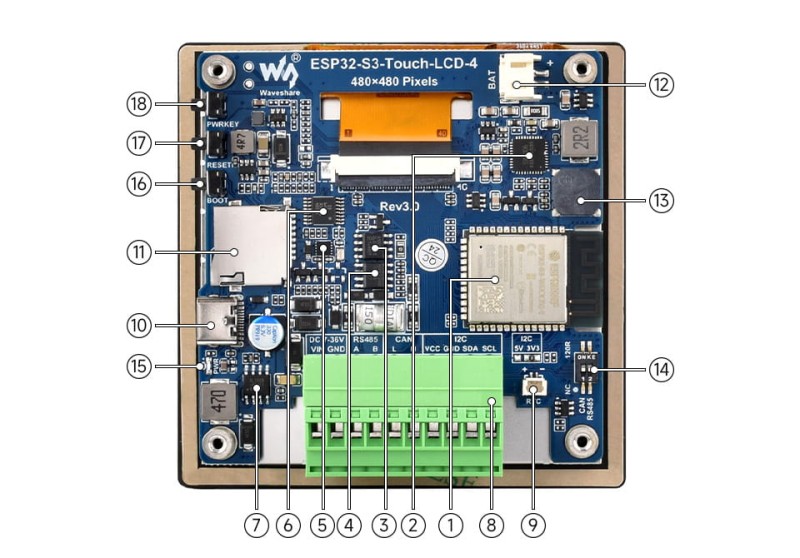

Budowa modułu
- ESP32-S3N16R8
SoC z WiFi i Bluetooth, częstotliwość taktowania do 240 MHz, zintegrowane 8MB PSRAM i 16MB Flash - SW6106
Układ zarządzania ładowaniem/rozładowaniem baterii - TJA1051T/3/1J
Transceiver CAN - SP3485
Transceiver RS485 - PCF85063
Układ zegara RTC - TCA9554PWR
Układ rozszerzenia IO - Układ zasilania XL1509-ADJE1
Obsługuje zasilanie DC 7~36V - Złącze śrubowe 10-pin 3.5 mm
do instalacji 10-pinowego bloku śrubowego 3.5 mm - Złącze baterii RTC
do podłączenia ładowalnej baterii RTC
- Port USB Type-C
Interfejs USB ESP32-S3, do zasilania, wgrywania programu i wyświetlania logów - Gniazdo karty TF
- Złącze baterii litowej PH2.0
Złącze PH2.0 2P do baterii litowej 3.7V, obsługuje ładowanie i rozładowywanie - Buzzerek
peryferyjny element dźwiękowy - Wybór rezystora końcowego RS485 i CAN
domyślnie zwarte - Wskaźnik zasilania
- Przycisk BOOT
- Przycisk RESET
- Przycisk PWRKEY
Przycisk zasilania WŁ./WYŁ. przy zasilaniu z baterii

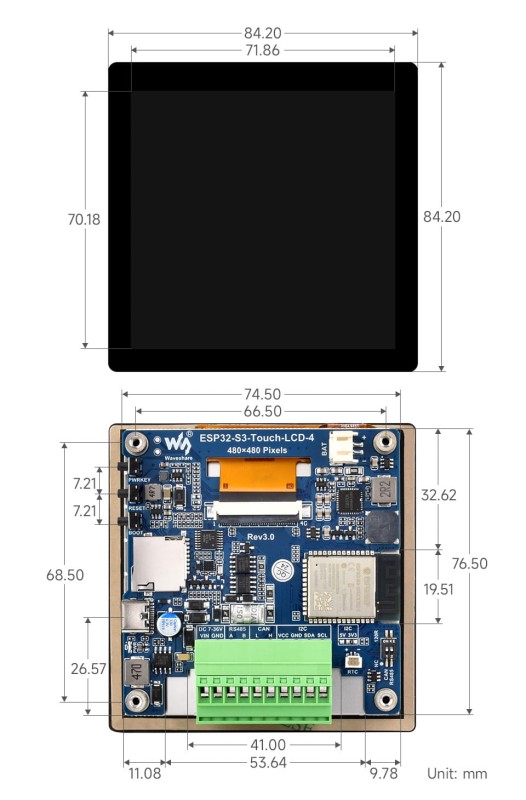

Wymiary

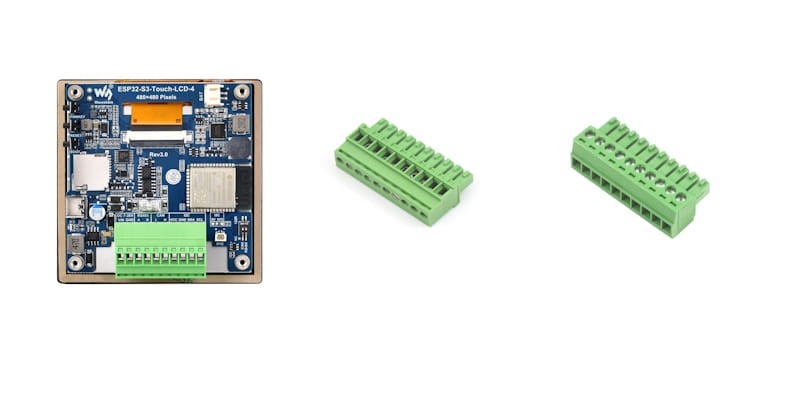

Zawartość zestawu
- ESP32-S3-Touch-LCD-4 x1
- Złącze śrubowe 10-pinowe, rozstaw 3,5 mm, montaż od tyłu ×1
- Złącze śrubowe 10-pinowe, rozstaw 3,5 mm, montaż od spodu ×1
