Wyświetlacz Nextion Enhanced 4.3" 480x272 NX4827K043 rezystancyjny panel dotykowy
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Informacja: wyświetlacz Nextion NX4827K043 nie jest zalecany do nowych konstrukcji. Do nowych projektów zalecamy wyświetlacze z serii Nextion Discovery lub Nextion Intelligent. Odpowiednikiem opisywanego modelu jest NX4827P043-011R.

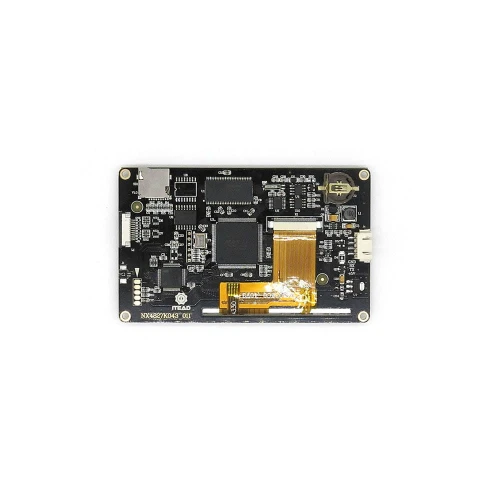

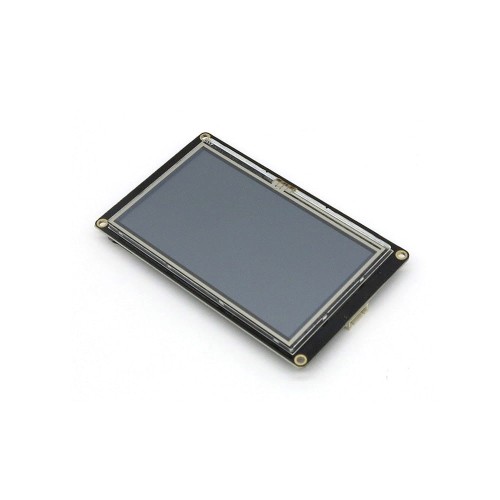

Wyświetlacz Nextion Enhanced 4.3" 480x272 NX4827K043 z rezystancyjnym panelem dotykowym
Nextion NX4827K043 to 4.3-calowy wyświetlacz HMI z serii Enhanced, rezystancyjnym panelem dotykowym, rozdzielczością 480x272 px i komunikacją UART TTL 3.3 V. Moduł jest przeznaczony do tworzenia graficznych interfejsów użytkownika dla Arduino, Raspberry Pi, STM32, ESP8266, ESP32 oraz innych platform wyposażonych w port szeregowy.
Najważniejsze cechy:
- Seria: Nextion Enhanced.
- Przekątna: 4.3".
- Rozdzielczość: 480x272 px, obsługa orientacji 272x480 px.
- Panel dotykowy: rezystancyjny.
- Kolory: 64K / 65536 kolorów, format 16-bit 565.
- Interfejs: UART TTL 3.3 V przez złącze 4-pin 2.54 mm.
- Pamięć: Flash 32 MB, RAM 8192 B, EEPROM 1024 B.
- GPIO: 8 cyfrowych linii IO0-IO7, PWM na IO4-IO7.
- RTC: wbudowany zegar czasu rzeczywistego z baterią CR1220.
- microSD: obsługa kart FAT32 do 32 GB, gniazdo przeznaczone do aktualizacji projektu HMI.
- Zasilanie: zalecane 5 V / 1 A DC.
- Kompatybilność: Arduino, Raspberry Pi, STM32, ESP8266, ESP32 i inne platformy z UART.
Projektowanie interfejsu w Nextion Editor
Interfejs użytkownika przygotowuje się w środowisku Nextion Editor. Program umożliwia tworzenie ekranów HMI z przyciskami, polami tekstowymi, grafikami, suwakami, paskami postępu, wskaźnikami i przebiegami, a gotowy projekt można wgrać do pamięci wyświetlacza przez UART lub kartę microSD.
Funkcje i zastosowanie
Wyświetlacz Nextion Enhanced NX4827K043 działa jako panel HMI z wbudowaną pamięcią na projekt graficzny, fonty i obrazy. Dzięki temu mikrokontroler wysyła tylko komendy i odbiera zdarzenia przez UART, bez konieczności generowania całego interfejsu graficznego.
- Panele sterowania dla elektroniki, automatyki i systemów IoT.
- Interfejsy użytkownika do urządzeń pomiarowych i kontrolnych.
- Menu ustawień, ekrany informacyjne i pulpity operatorskie.
- Obsługa zdarzeń dotykowych wysyłanych do mikrokontrolera przez UART.
- Możliwość wykorzystania GPIO i RTC w rozbudowanych projektach.
Komunikacja i zasilanie

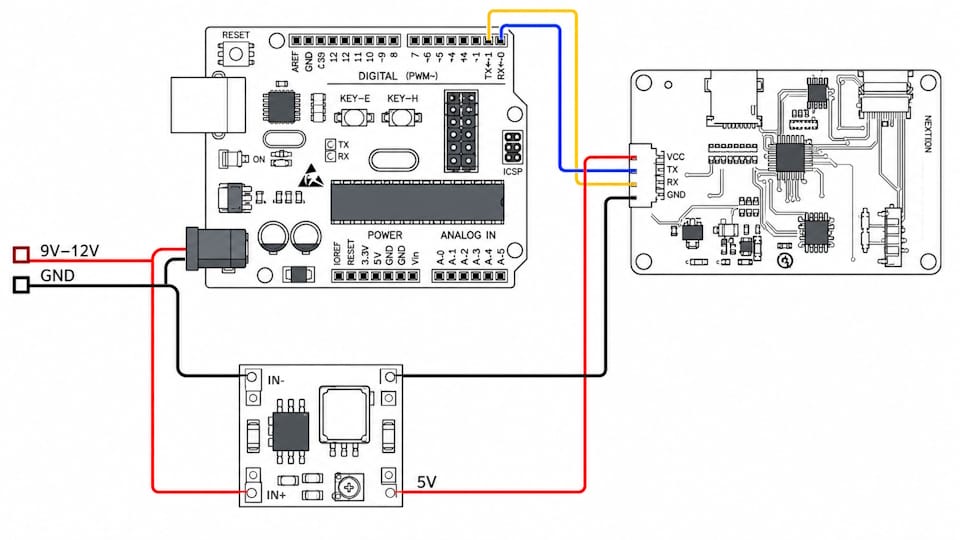

Moduł komunikuje się z układem sterującym przez port szeregowy UART TTL 3.3 V. Do podstawowego połączenia wymagane są cztery przewody: +5 V, GND, TX wyświetlacza do RX mikrokontrolera oraz RX wyświetlacza do TX mikrokontrolera.
- +5V: zasilanie wyświetlacza.
- GND: masa układu.
- TX: dane wychodzące z wyświetlacza.
- RX: dane wejściowe do wyświetlacza.
Informacja dotycząca zasilania: nie zalecamy zasilania wyświetlacza bezpośrednio z portu USB komputera. Do stabilnej pracy należy używać zewnętrznego zasilacza 5 V o wydajności minimum 1 A, dołączonego adaptera USB oraz dobrej jakości przewodu USB.
Specyfikacja techniczna:
- Wyświetlacz: 4.3", 480x272 px
- Liczba kolorów: 64K / 65536 kolorów, format 16-bit 565, 5R-6G-5B
- Jasność: 230 nit, regulacja 0–100% co 1%
- Panel dotykowy: rezystancyjny
- Aktywna powierzchnia (A.A.): 95.04 x 53.86 mm
- Wymiary modułu: 120 x 74 x 6.2 mm
- Pamięć: Flash 32 MB, EEPROM 1024 B, RAM 8192 B
- Zasilanie: 4.75–7 V DC, zalecane 5 V / 1 A
- Pobór prądu: typ. 250 mA przy 5 V i 100% jasności
- Interfejs: UART TTL 3.3 V, złącze 4-pin 2.54 mm
- Baudrate: 2400 – 921600 bps
- GPIO: 8 linii IO0–IO7, PWM na IO4–IO7
- RTC: wbudowany, bateria CR1220
- Warunki pracy: -20°C ~ 70°C, 10–90% RH
Zawartość zestawu
- Wyświetlacz Nextion Enhanced NX4827K043.
- Adapter do zasilacza USB.
- Przewody połączeniowe zakończone wtyczką.
