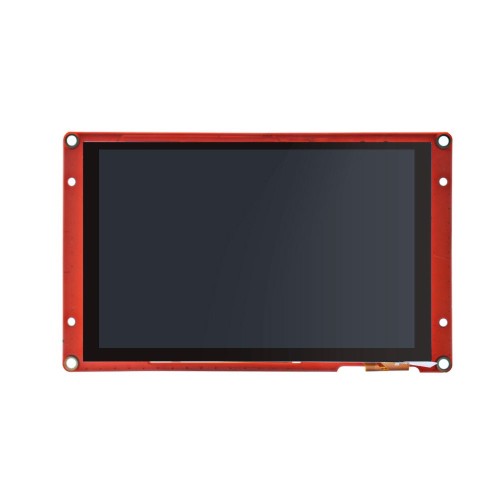

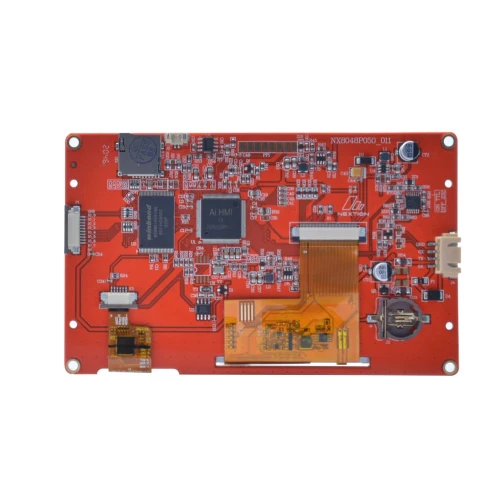

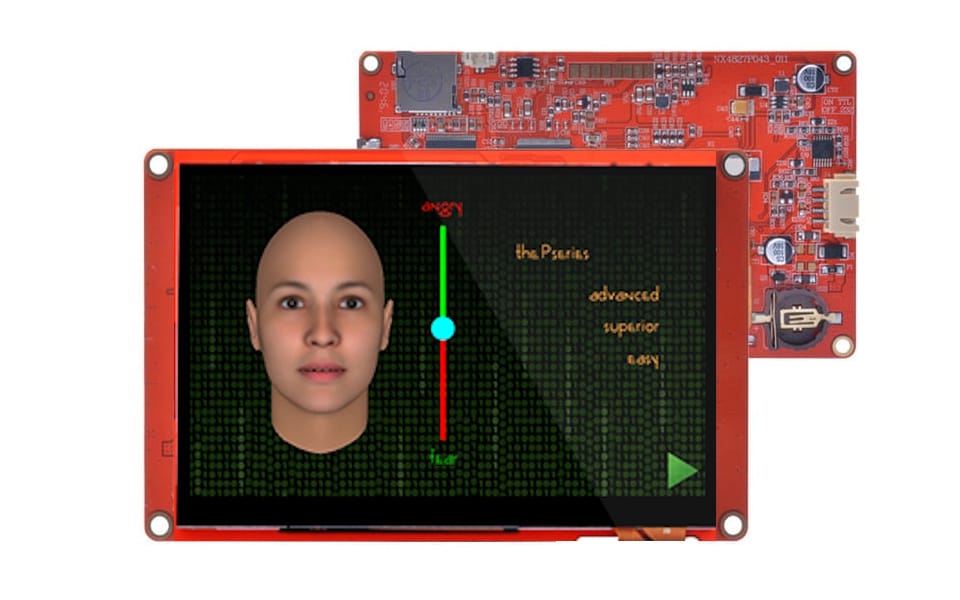

Wyświetlacz Nextion Intelligent 5.0" 800x480 NX8048P050-011C pojemnościowy panel dotykowy
towar niedostępny
Nextion Intelligent NX8048P050-011C to doskonały wyświetlacz do szybkich projektów interfejsu człowiek\maszyna HMI z wykorzystaniem łatwo dostępnych narzędzi.
Wyświetlaczem sterujemy za pośrednictwem magistrali szeregowej UART. Wyświetlacz polecany jest do Arduino, Raspberry PI oraz systemów z mikrokontrolerami ESP8266.
Jeżeli potrzebujesz szybko zaprojektować interfejs z przyciskami, wykresami, różnymi kontrolkami oraz umożliwiający w łatwy sposób wpisanie danych przez operatora to znajdziesz odpowiedź w produktach z serii Nextion.
Wyświetlacze Nextion są podzielone na trzy grupy pod względem zaawansowania, możliwości sprzętowych oraz mocy obliczeniowej.
- Basic - wersja podstawowa.
- Enhanced - w porównaniu do Basic posiada pamięć eprom, linie GPIO, zegar RTC.
- Intelligent - w porównaniu do enhanced zawiera wiele nowych zaawansowanych kontrolek graficznych.
Specyfikacja prezentowanego wyświetlacza Nextion Intelligent NX8048P050-011C:
- Rozmiar: 5.0″
- Rozdzielczość: 800*480
- Jasność: 300 nit
- Panel dotykowy: pojemnościowy
- Liczba kolorów: 65536
- Pamięć Flash: 120 MB
- Pamięć SRAM: 512KB
- Zegar MCU: 200 MHz
- Pamięć EEPROM: 1024 Byte
- Liczba GPIO: 8
- Zegar czasu rzeczywistego: TAK
- Zamknięta obudowa: NIE
Nextion Editor
Szatę graficzną ekranu oraz elementy funkcjonalne można bardzo łatwo i szybko zaprojektować dzięki darmowemu programowi na komputerze.
Każdy ekran może zawierać wiele funkcjonalnych elementów tak zwanych widgetów którymi są między innymi:
- Text : pole tekstowe które może być modyfikowane podczas pracy wyświetlacza.
- Number : pole liczbowe które może być modyfikowane zarówno poprzez mikrokontroler jak i interaktywną klawiaturę na wyświetlaczu.
- Button : przycisk. Zarówno naciśnięcie jak i puszczenie przycisku jest proste do zarejestrowania poprzez mikrokontroler.
- Progressbar : pasek postępu. Wartość tego paska można w łatwy sposób ustawić odpowiednią komendą.
- Picture : umożliwia tworzenie tła ekranu lub wstawianie fragmentów obrazu w dowolnym miejscu ekranu.
- Gauge: to analogowy wskaźnik z pojedynczą wskazówką.
- Waveform : Służy do rysowania do czterech wykresów.
- Slider : suwak za pomocą którego można ustawiać różne parametry, zmienne w programie.
- Checkbox: pole wyboru. Każde dotknięcie zmienia jego stan na przeciwny.
- Combobox: rozwijalna lista.
- Video: umożliwia wstawianie filmów.
Za pomocą myszki wstawiamy na ekran funkcjonalne elementy które będą nam potrzebne oraz ustalimy ich rozmiar na ekranie i położenie.
Gotowy projekt przygotowany w oprogramowaniu Nextion Editor można przenieść do wyświetlacza na dwa sposoby:
- Wgranie odpowiedniego pliku projektu na kartę SD i włożeniu jej do wyświetlacza. Po podaniu napięcia zasilania wyświetlacz automatycznie załaduje projekt do swojej pamięci Flash. Jest to dobry sposób na przekazanie aktualizacji własnego oprogramowania poprzez internet.
- Jeśli wyświetlacz jest podłączony do komputera (za pomocą konwertera USB - TTL) wystarczy kliknąć przycisk UPLOAD a program automatycznie załaduje się do wyświetlacza poprzez złącze USB.
Sposób podłączenia wyświetlaczy Nextion do mikrokontrolera:
Z mikrokontrolerem sterującym wyświetlacz komunikuje się za pomocą magistrali szeregowej UART więc wystarczy, podłączyć tylko 4 piny:
- +5V : zasilanie
- TX : dane wychodzące z wyświetlacza (np. naciśnięto button1) należy podłączyć do RX mikrokontrolera.
- RX : dane wejściowe do wyświetlacza (np. wyświetla temperaturę) należy podłączyć do TX mikrokontrolera.
- GND : masa zasilania
Nextion jako wyświetlacz dla Arduino
Jeśli oprogramowanie od strony mikrokontrolera jest tworzone na bazie Arduino IDE to w tym przypadku producent również zadbał o wiele ułatwień. Tworzona i udostępniona przez producenta biblioteka do wyświetlaczy Nextion pozwala w bardzo łatwy sposób zarządzać elementami wyświetlanymi na ekranie. Przykład oprogramowania dostępny jest na naszym blogu.

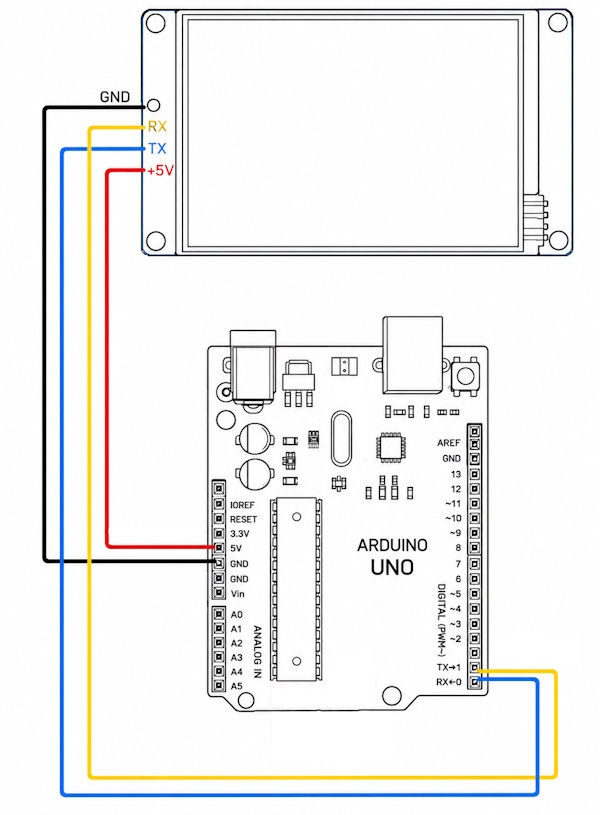

Do zasilania wyświetlacza preferujemy zastosowanie dedykowanego modułu FOCA lub poniższy schemat podłączenia.
W roli zasilacza można zastosować:
Wsparcie techniczne dla wyświetlaczy Nextion.
Kupując wyświetlacz Nextion od razu posiadamy szereg elementów wsparcia technicznego:
- Wspaniały kurs video w języku polskim gdzie z lekcji na lekcje zapoznajemy się z poszczególnymi elementami wyświetlacza. W kursie tym znajdziemy mnóstwo szczegółów odnośnie oprogramowania samego wyświetlacza jak i oprogramowania od strony Arduino.
- Na popularnym forum elektroników jest powiązany temat z wideo poradnikiem gdzie można zadawać pytania, przedstawiać swój niedziałający kod i wszystko co wiąże się z problemami technicznymi wyświetlaczy Nextion.
- Bezpośrednio w naszej firmie telefonicznie lub poprzez email.
- Biblioteki dla Arduino oraz Raspberry Pi do pobrania ze strony producenta.
- Pliki STL obudów do wydrukowania na drukarce 3D do pobrania ze strony producenta.
Zestaw zawiera:
- Wyświetlacz Nextion
- Adapter do zasilacza USB
- Przewody połączeniowe zakończone wtyczką.
Przydatne linki:
- Zapraszamy do naszego bloga.
- Strona producenta wyświetlacze Enhanced
- Program do edycji interfejsu NEXTION EDITOR
- Instrukcja do NEXTION EDITOR
- Opis komend obsługiwanych przez wyświetlacze NEXTION.
- Biblioteka Arduino
- Biblioteka Raspberry Pi
- Pliki obudów STL do druku 3D
- Video poradnik
Porównanie wyświetlaczy z serii Nextion Intelligent:
MODEL PARAMETR | NX8048P070-011R-Y | NX8048P070-011C-Y | NX8048P070-011R | NX8048P070-011C | NX1060P101-011R-I | NX1060P101-011C-I |
---|---|---|---|---|---|---|
Przekątna | 7.0" | 7.0" | 7.0" | 7.0" | 10.1" | 10.1" |
Rozdzielczość | 800*480 | 800*480 | 800*480 | 800*480 | 1024*600 | 1024*600 |
Panel dotykowy | Rezystancyjny | Pojemnościowy | Rezystancyjny | Pojemnościowy | Rezystancyjny | Pojemnościowy |
Ilość kolorów | 65536 | 65536 | 65536 | 65536 | 65536 | 65536 |
Flash(MB) | 128 | 128 | 128 | 128 | 128 | 128 |
RAM(KB) | 512 | 512 | 512 | 512 | 512 | 512 |
MCU | 200MHz | 200MHz | 200MHz | 200MHz | 200MHz | 200MHz |
EEPROM (Byte) | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 |
Wyjścia GPIO | 8 | 8 | 8 | 8 | 8 | 8 |
Zegar RTC | TAK | TAK | TAK | TAK | TAK | TAK |
Obudowa | TAK | TAK | NIE | NIE | NIE | NIE |
Zdjęcie | ||||||
Kod produktu | IM190402001 | IM190402002 | IM190402003 | IM190402004 | IM190411001 | IM190411002 |
Dane katalogowe | Click | Click | Click | Click | Click | Click |
KUP | Zamów | Zamów | Zamów | Zamów | Zamów | Zamów |
Zalecane akcesoria dla wyświetlacza:
Foca Max konwerter USB na TTL, przeznaczony do współpracy z wyświetlaczami Nextion.
Z zewnętrznym wejściem zasilania 8-26 V DC, Foca Max zapewnia stabilne źródło zasilania i wygodę komunikacji USB do TTL dla wszystkich serii i rozmiarów wyświetlacza HMI Nextion.
Rozszerzenie dla wyświetlaczy z serii Nextion Enhanced. Moduł posiada 6 przycisków: Esc, Enter, Lewo, Prawo, Góra, Dół oraz buzzer oraz diody LED.
