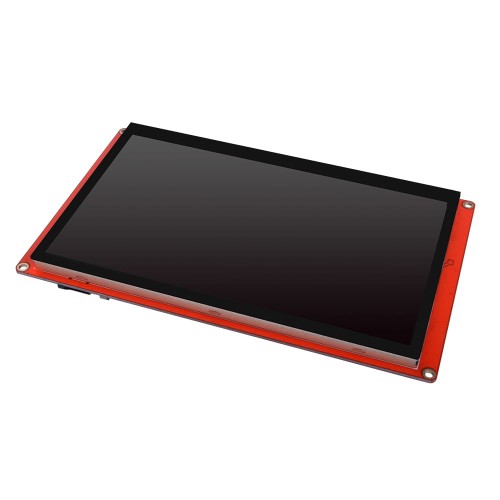

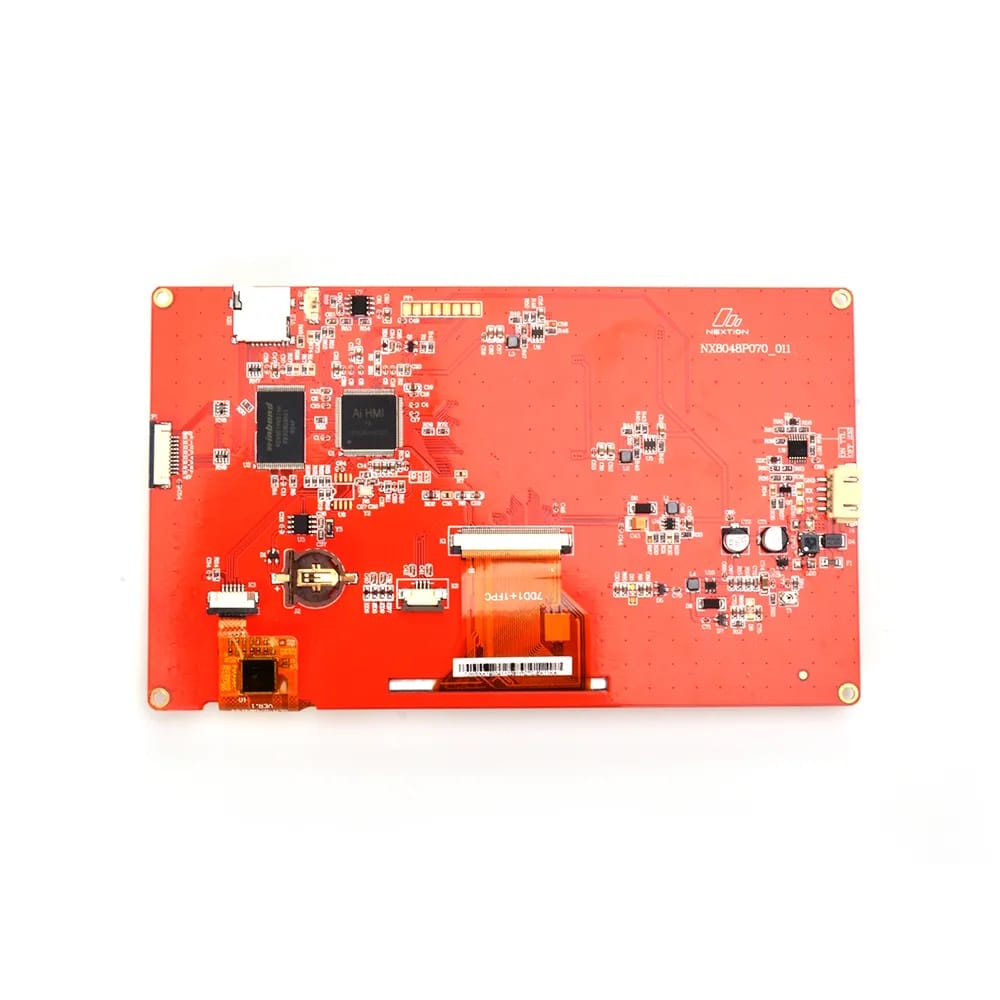

Wyświetlacz Nextion Intelligent 7.0" 800x480 NX8048P070-011C z pojemnościowym panelem dotykowym
Nextion NX8048P070-011C to 7-calowy inteligentny wyświetlacz HMI z pojemnościowym panelem dotykowym, rozdzielczością 800x480 px i komunikacją UART TTL. Moduł jest przeznaczony do tworzenia graficznych interfejsów użytkownika dla Arduino, Raspberry Pi, STM32, ESP8266, ESP32 oraz innych platform wyposażonych w port szeregowy.
Najważniejsze cechy:
- Seria: Nextion Intelligent.
- Przekątna: 7.0".
- Rozdzielczość: 800x480 px, obsługa orientacji 480x800 px.
- Panel dotykowy: pojemnościowy.
- Kolory: 65K / 65536 kolorów, format 16-bit 565.
- Interfejs: UART TTL przez złącze 4-pin 2.54 mm.
- Pamięć: Flash 120 MB, RAM 512 KB, EEPROM 1024 B.
- GPIO: 8 cyfrowych linii IO0-IO7, PWM na IO6-IO7.
- RTC: wbudowany zegar czasu rzeczywistego z baterią CR1220.
- microSD: obsługa kart FAT32 do 32 GB.
- Audio: złącze głośnika 1.25 mm, moc 0.5-1.5 W.
- Kompatybilność: Arduino, Raspberry Pi, STM32, ESP8266, ESP32 i inne platformy z UART.
Projektowanie interfejsu w Nextion Editor

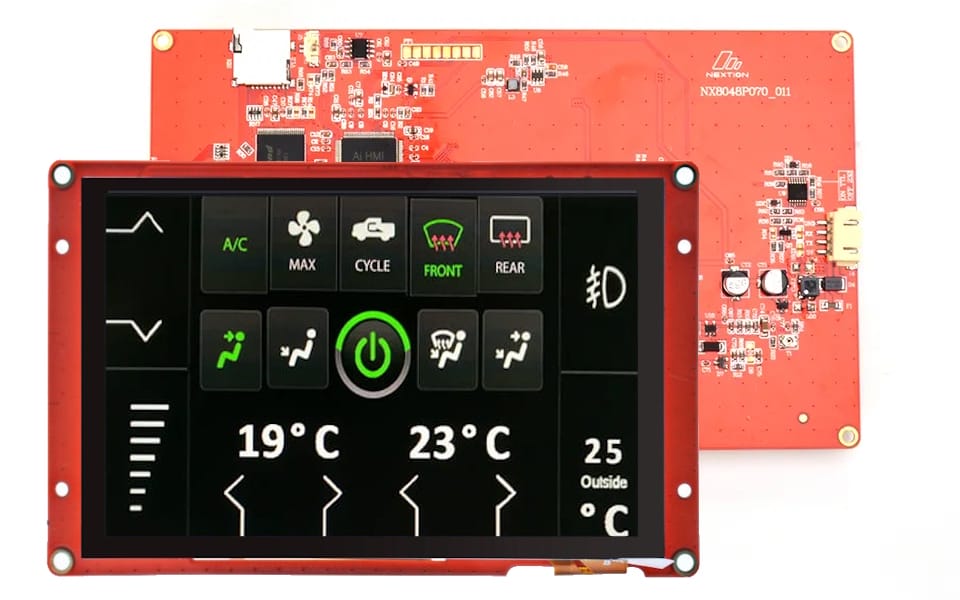

Interfejs użytkownika przygotowuje się w środowisku Nextion Editor. Program umożliwia tworzenie ekranów HMI z przyciskami, polami tekstowymi, grafikami, suwakami, paskami postępu, wskaźnikami i przebiegami, a gotowy projekt można wgrać do pamięci wyświetlacza przez UART lub kartę microSD.
Funkcje i zastosowanie
Wyświetlacz Nextion Intelligent NX8048P070-011C działa jako samodzielny panel HMI z wbudowaną pamięcią na projekt graficzny, fonty i obrazy. Dzięki temu mikrokontroler wysyła tylko komendy i odbiera zdarzenia przez UART, bez konieczności generowania całego interfejsu graficznego.
- Panele sterowania dla automatyki, robotyki i systemów IoT.
- Interfejsy użytkownika do urządzeń pomiarowych i kontrolnych.
- Pulpity operatorskie, menu ustawień i ekrany informacyjne.
- Obsługa zdarzeń dotykowych wysyłanych do mikrokontrolera przez UART.
- Możliwość wykorzystania GPIO, RTC i funkcji audio w rozbudowanych projektach.
Komunikacja i zasilanie
Moduł komunikuje się z układem sterującym przez port szeregowy UART TTL. Do podstawowego połączenia wymagane są cztery przewody: +5 V, GND, TX wyświetlacza do RX mikrokontrolera oraz RX wyświetlacza do TX mikrokontrolera.
- +5V: zasilanie wyświetlacza.
- GND: masa układu.
- TX: dane wychodzące z wyświetlacza.
- RX: dane wejściowe do wyświetlacza.
Informacja dotycząca zasilania: nie zalecamy zasilania wyświetlacza bezpośrednio z portu USB komputera. Do stabilnej pracy należy używać zewnętrznego zasilacza 5 V o odpowiedniej wydajności prądowej, dołączonego adaptera USB oraz dobrej jakości przewodu USB.
Specyfikacja techniczna:
- Wyświetlacz: 7.0", 800x480 px
- Liczba kolorów: 65K / 65536 kolorów, format 16-bit 565, 5R-6G-5B
- Jasność: 300 nit, regulacja 0–100% co 1%
- Panel dotykowy: pojemnościowy
- Aktywna powierzchnia (A.A.): 154.08 x 85.92 mm
- Wymiary modułu: 181 x 108 x 9.3 mm
- Pamięć: Flash 120 MB, EEPROM 1024 B, RAM 512 KB
- Zasilanie: 4.75–6.5 V DC, zalecane 5 V / 1 A
- Pobór prądu: typ. 430 mA przy 5 V i 100% jasności
- Interfejs: UART TTL, RX 3.3 V / TX 5.0 V, złącze 4-pin 2.54 mm
- Baudrate: 2400 – 921600 bps
- GPIO: 8 linii IO0–IO7, PWM na IO6–IO7
- RTC: wbudowany, bateria CR1220
- Audio: 0.5–1.5 W, złącze 1.25T-2-2A 1.25 mm
- Warunki pracy: -20°C ~ 70°C, 10–90% RH
Zawartość zestawu
- Wyświetlacz Nextion Intelligent NX8048P070-011C.
- Adapter do zasilacza USB.
- Przewody połączeniowe zakończone wtyczką.
