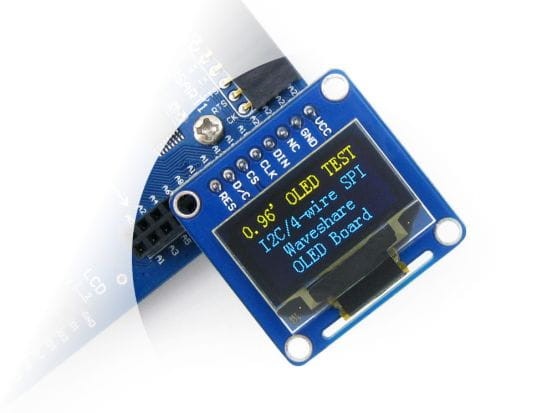

Wyświetlacz OLED 0.96" SPI/I2C
towar niedostępny
Opis
Specyfikacja:
Kontroler | SSD1306 |
---|---|
Interfejs | 3-wire SPI, 4-wire SPI, I2C |
Rozdzielczość | 128*64 |
Przekątna wyświetlacza | 0.96" |
Kolory | Żółty, niebieski |
Kąt widzenia | >160° |
Wymiary | 29mm*33mm |
Temp. pracy (℃) | -20~70 |
Temp. przechowywania(℃) | -30~80 |

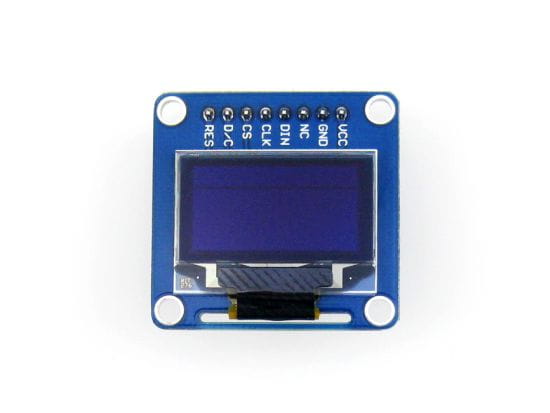

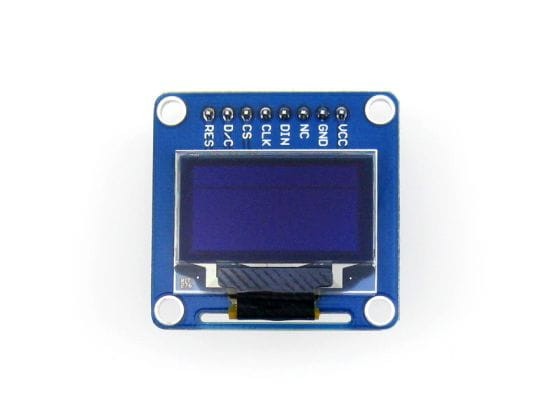

Interfejs:
PIN NO. | SYMBOL | DESCRIPTION |
---|---|---|
1 | VCC | Plus zasilania (3.3~5V) |
2 | GND | Masa |
3 | NC | NC |
4 | DIN | Data input |
5 | CLK | Clock signal input |
6 | CS | Chip selection, low active |
7 | D/C | Command signal, low level for command, high level for data |
8 | RES | Reset signal, low active |

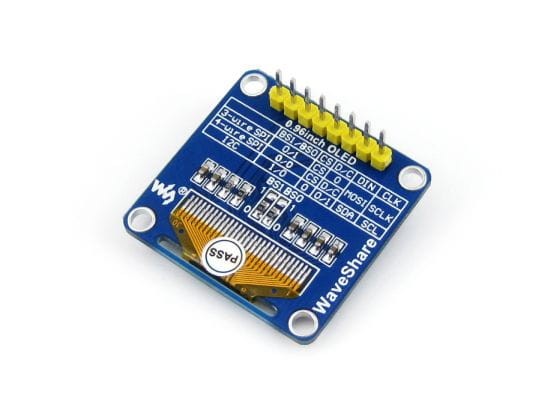

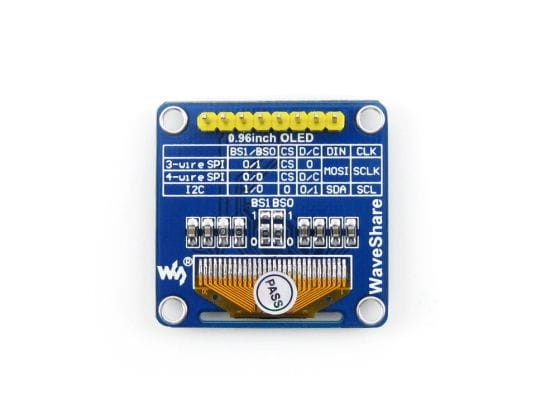

Sposób realizowania transmisji jest wybierany za pomocą rezystorów na płytce wyświetlacza.
Mode/Interface | BS0/BS1 | DIN | SCK |
---|---|---|---|
3-wire SPI | 1/0 | MOSI | SCLK |
4-wire SPI | 0/0 | ||
I2C | 0/1 | SDA | SCL |
Wymiary
Do pobrania
Dema kody, schematy:
Wiki: www.waveshare.com/wiki/0.96inch_OLED_(B)
