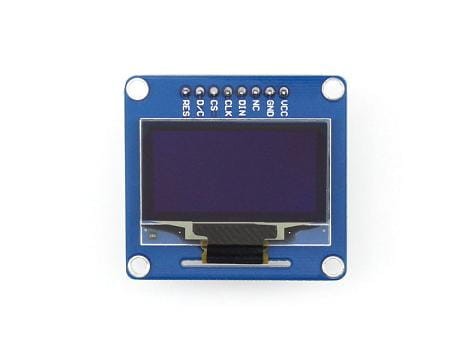

Wyświetlacz OLED 1.3" niebieski

Cena:: 48,60 zł
zawiera 23% VAT, bez kosztów dostawy
48.60
ilość szt.

towar niedostępny

Producent: WaveShare
Kod produktu: 1.3inch OLED (B) Waveshare 10451

Opis

Wyświetlacz graficzny OLED 1,3" kolor tekstu niebieski, czarne tło. Sterowanie SPI,I2C. Sposób komunikacji wybieramy za pomocą punktów lutowniczych na PCB modułu.



Specyfikacja

Sterownik SH1106
Sterowanie 3-wire SPI, 4-wire SPI, I2C
Rozdzielczość 128*64
Wymiar wyświetlacza 1.3"
Kolor pixeli niebieski
Kąt widzenia >160°
Temp. pracy (℃) -30~70
Temp. przechowywania (℃) -30~80
Napięcie pracy 3.3V / 5V

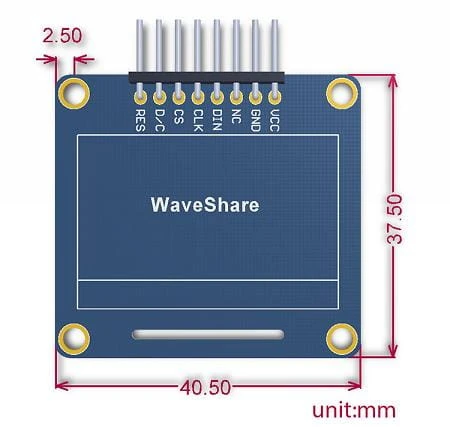

Opis wyprowadzeń

PIN NO. SYMBOL DESCRIPTION
1 VCC Napięcie zasilania (3.3~5V power input)
2 GND Masa
3 NC Nie podłączony
4 DIN wejście danych
5 CLK wejście sygnału zegarowego
6 CS Chip select, aktywny - stan niski
7 D/C

sygnał: komenda\dane, low level for command, high level for data

8 RES Reset, aktywny - stan niski

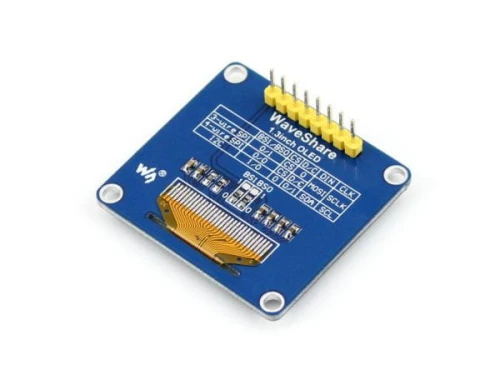

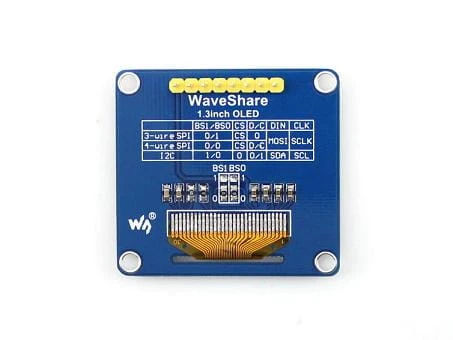

Ustawienie interfejsu komunikacyjnego

Mode/Interface BS0/BS1 DIN SCK
3-wire SPI 1/0 MOSI SCLK
4-wire SPI 0/0
I2C 0/1 SDA SCL











Wiki: 1.3inch_OLED_(B)



Zestaw zawiera:

  1. Wyświetlacz OLED 1.3" (B) x 1



Szczegóły Szczegóły

Przekątna 1.3"
Rozdzielczość 128x64
Typ wyświetlacza OLED
Panel dotykowy Brak
Interfejs SPI oraz I2C
Napięcie zasilania 3,3 do 5V
Kompatybilny z Arduino tak
Kompatybilny z Raspberry Pi tak
Kompatybilny z STM32 tak
Obudowa -----
