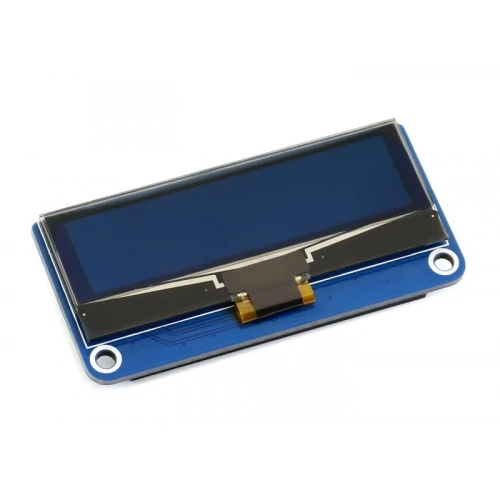

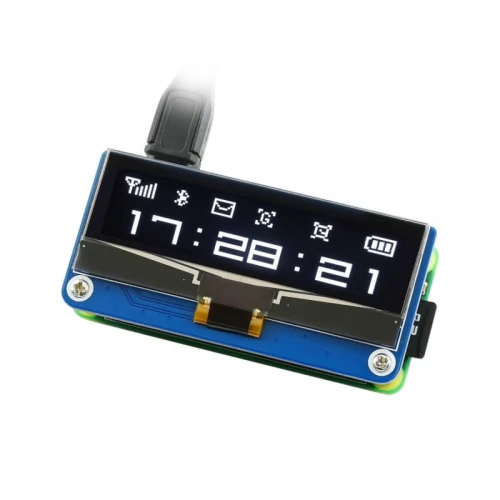

Wyświetlacz OLED 2.23" 128x32 nakładka HAT dla Raspberry Pi SSD1305 SPI/I2C

Dostępność:: >5
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 58,90 zł 58.90
Cena netto: 47,89 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: 2.23inch OLED HAT Waveshare 17009

Opis

HAT dla Raspberry Pi z wyświetlaczem OLED 2.23" 128x32 obsługiwany za pomocą interfejsów SPI lub I2C.

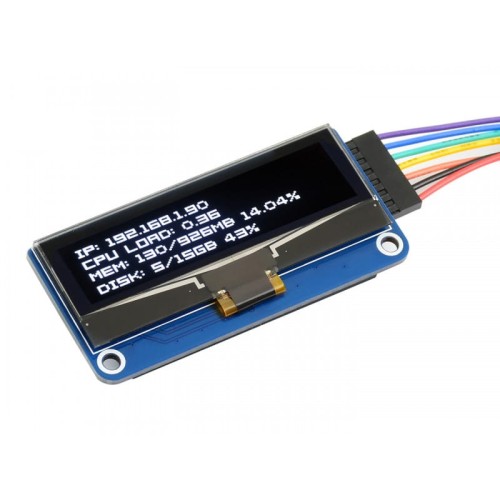

Piny sterujące wyświetlaczem zostały również wyprowadzone na złącze goldpin - umożliwiając podłączenie wyświetlacza do Arduino lub innego systemu.



Specyfikacja wyświetlacza:

  • Przekątna: 2.23"
  • Rozdzielczość: 128x32
  • Typ wyświetlacza: OLED
  • Kolor: czarne tło, białe pixele
  • Kąt widzenia: >160°
  • Napięcie zasilania: 3.3/5V DC
  • Dopuszczalna napięcie na pinach sterujących wyświetlaczem: 3.3V

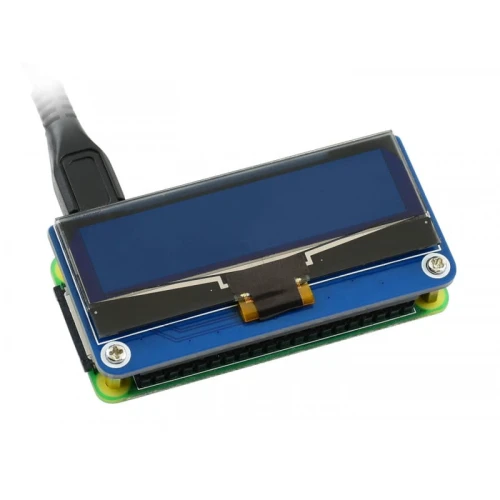

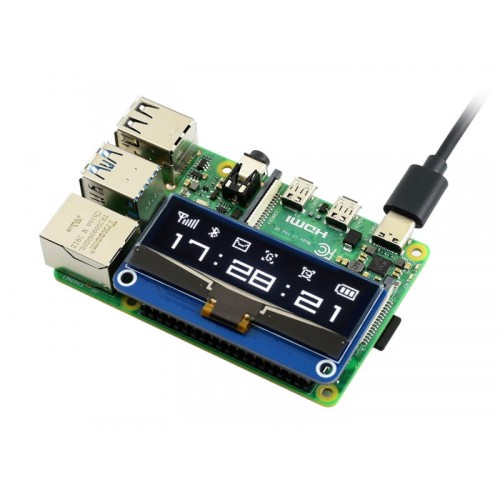

  • Podłączenie: standardowe złącza 40 PIN GPIO zgodne z płytkami Raspberry Pi oraz Jetson Nano

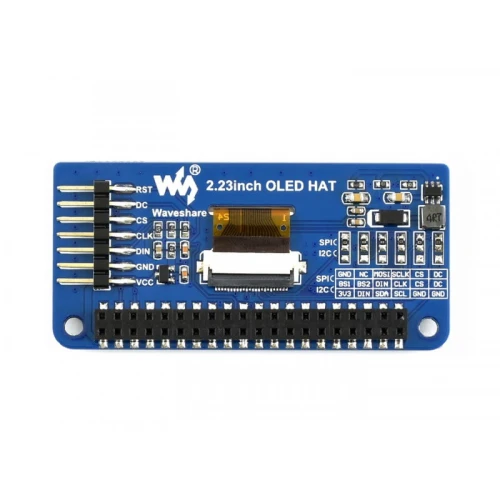

  • Sterowanie: magistrala SPI (domyślnie) lub I2C, wyboru dokonujemy za pomocą zworek rezystorowych na PCB

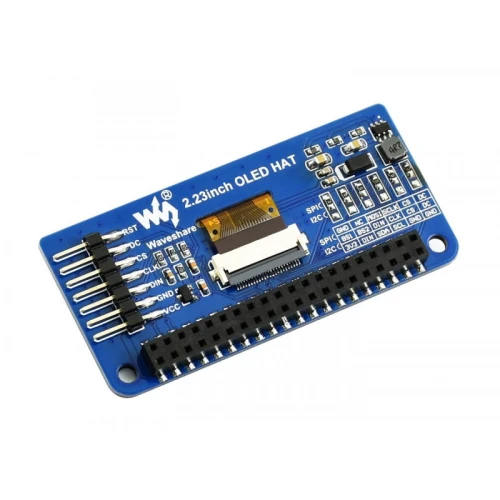

  • Dodatkowe wyprowadzenie pinów sterujących na złącze goldpin
  • Dostępne przykłady oprogramowania dla Raspberry Pi/Jetson Nano/Arduino/STM32







Podłączenie do Arduino zasilanego 5V wymaga zastosowania konwerterów poziomów napięć na liniach sterujących.



Interfejs

SYMBOL Raspberry Pi PIN (BCM) Opis
VCC 3V3/5V Wejście zasilania
GND GND Masa
DIN MOSI Wejście danych magistrali SPI
CLK SCLK Wejście sygnału zegarowego magistrali SPI
CS CE0 Sygnał CS, stan niski aktywny
DC P24 Wybór Dane/sterowanie (stan wysoki dla danych, niski dla sterowania)
RST P25 Reset, stan niski aktywny

Wymiary

Zestaw zawiera:

  • Hat dla Raspberry Pi
  • Dystanse umożliwiające łatwy montaż na RPi x 2





Wiki: 2.23inch_OLED_HAT









Dane techniczne

Przekątna 2.23"
Rozdzielczość 128x32
Typ wyświetlacza OLED
Panel dotykowy Brak
Interfejs SPI oraz I2C
Napięcie zasilania 3,3 do 5V
Kompatybilny z Arduino tak
Kompatybilny z Raspberry Pi tak
Kompatybilny z STM32 tak
Obudowa nie
