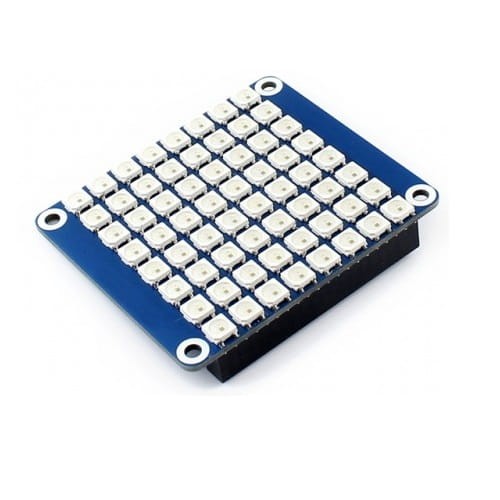

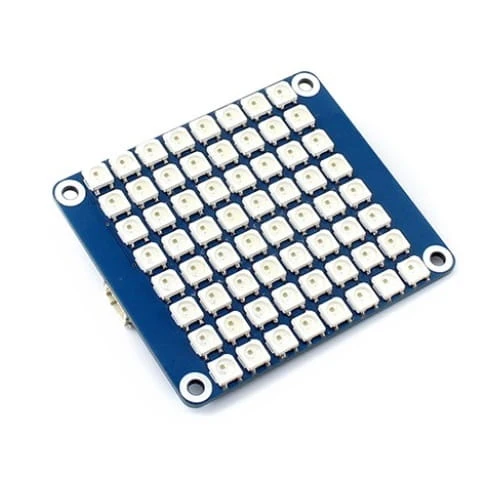

Wyświetlacz True color RGB LED 8x8 dla Raspberry Pi z WS2812B
towar niedostępny
Opis
Wyświetlacz LED RGB True color z diodami WS2812B, współpracujący z każdą wersją Raspberry Pi, posiadający dodatkowe złącze umożliwiające współprace z np. Arduino lub innymi mikrokontrolerami.
Zalety:

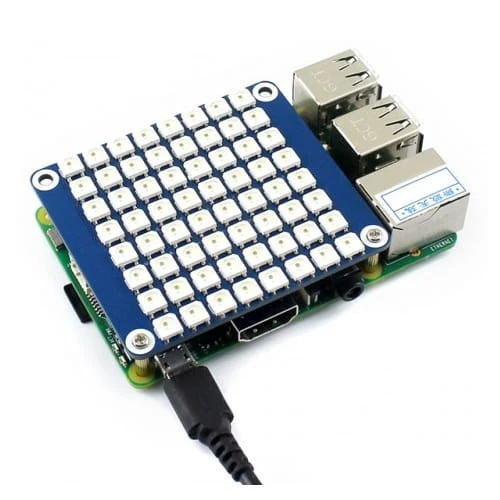

- Zgodne z każdą wersją Raspberry Pi (wpinane bezpośrednio)
- Możliwa obsługa za pomocą Arduino
- Ilość diod: 8 × 8 RGB LED (WS2812B)
- Obsługa za pomocą jednego pinu, wybór pinu RPI dokonujemy za pomocą zworki na PCB (rezystor 0Ω)
- Wyprowadzone dodatkowe piny umożliwiające prace z innymi mikrokontrolerami
- Dostępne przykłady obsługi
Specyfikacja:
- Napięcie zasilania: 5V
- Jasność: regulowana 256 poziomów
- Głębia kolorów: 24-bit true color (8-bit for R/G/B respectively, totally 256x256x256=16777216 colors)
- Prędkość transmisji: 800Kbps(typ)
- Wymiary: 65mm × 56.2mm
- Średnica otworów montażowych: 3.0mm

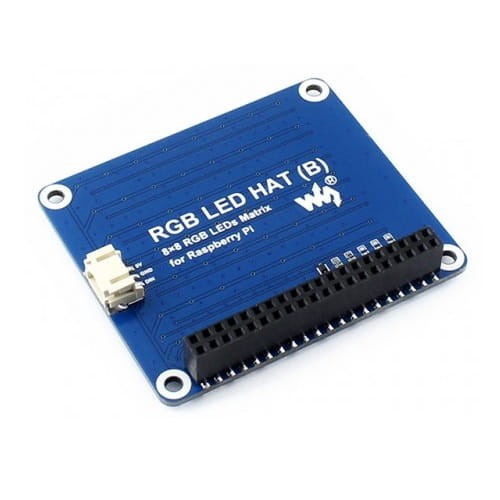

Opis wyprowadzeń
- 5V ↔ 5V napięcie zasilania
- GND ↔ GND masa zasilania
- DIN ↔ Wejście sygnału sterującego
- DOUT ↔ Wyjście sygnału sterującego, wykorzystywane do szeregowego maryc
DEMO:
Wymiary zewnętrzne:
Dodatkowe informacje:
- Wiki: RGB_LED_HAT_(B)
- Schemat: RGB_LED_HAT_Schematic.pdf
