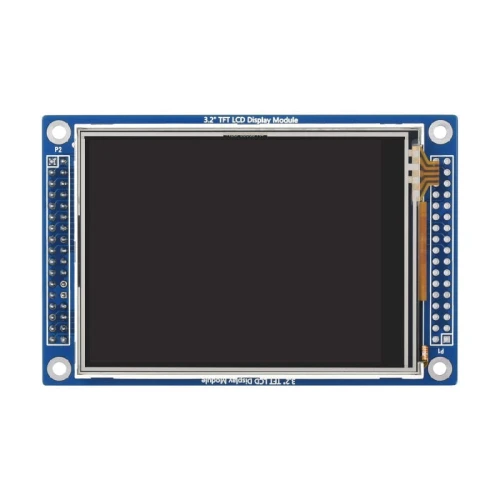

Wyświetlacz dotykowy rezystancyjny LCD 3.2" TN 320x240 262K kolorów dla STM32

Cena:: 76,80 zł
zawiera 23% VAT, bez kosztów dostawy
76.80
ilość szt.

towar niedostępny

Producent: WaveShare
Kod produktu: 3.2inch 320x240 Touch LCD (D) Waveshare 16498

Wyświetlacz dotykowy rezystancyjny LCD 3,2" TN 320x240 262K kolorów dla STM32

Moduł dotykowego ekranu LCD o przekątnej 3,2 cala, który może być używany w różnego rodzaju projektach elektronicznych. Ekran wykorzystuje technologię TN i ma rozdzielczość 320x240 pikseli. Moduł ma wbudowany kontroler IL9341, który zapewnia łatwe sterowanie ekranem. Ekran LCD jest wykonany z trwałych materiałów i ma niskie zużycie energii. Moduł ekranu obsługuje dotyk rezystancyjny, który działa przez rejestrowanie nacisku palca na ekranie. Ekran dotykowy składa się z dwóch warstw, które są oddzielone od siebie przez niewielką przestrzeń powietrza lub folię. Warstwy te reagują na nacisk palca i przekazują informacje o jego położeniu na ekranie do kontrolera XPT2046.

Wyświetlacz dotykowy rezystancyjny LCD 3,2cal TN 320x240 262K kolorów dla STM32





 Specyfikacja modułu:

  • Wyświetlacz: LCD
  • Panel: TN
  • Dotyk: Rezystancyjny
  • Ilość kolorów: 262K
  • Napięcie robocze: 3,3 V
  • Rozdzielczość: 320 × 240 pikseli
  • Obsługa wyświetlacza: interfejs Równoległy 8080
  • Obsługa dotyku: SPI
  • Rozmiar wyświetlacza: 48,6 × 64,8 mm
  • Wymiar piksela: 0,198 × 0,198 mm
  • Sterownik: IlI9341/XPT2046
  • Wymiary: 94,97 × 62,24 mm
Wyświetlacz dotykowy rezystancyjny LCD 3,2cal TN 320x240 262K kolorów dla STM32



Wyświetlacz dotykowy rezystancyjny LCD 3,2cal TN 320x240 262K kolorów dla STM32
Wyświetlacz dotykowy rezystancyjny LCD 3,2cal TN 320x240 262K kolorów dla STM32





Wyświetlacz dotykowy rezystancyjny LCD 3,2cal TN 320x240 262K kolorów dla STM32

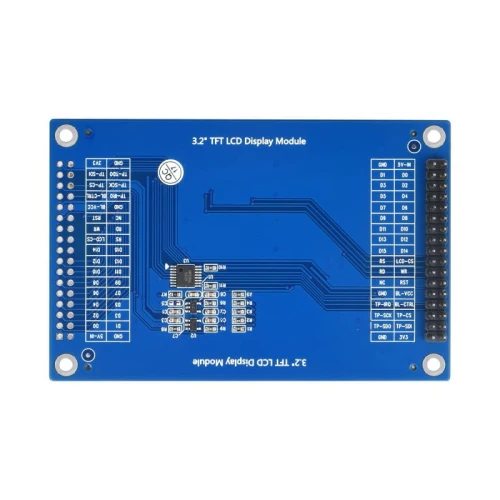

Definicja pinów



Wyświetlacz dotykowy rezystancyjny LCD 3,2cal TN 320x240 262K kolorów dla STM32



  • 1 VCC Zasilanie 5V
  • 2 GND Uziemienie GND
  • 3 ~ 18 D0 ~ D15 Styk danych D0-D15
  • 19 CS LCD chip
  • 20 Wybór instrukcji RS
  • 21 WR Zapis
  • 22 RD Odczyt
  • 23 RESET
  • 24 NC Brak połączenia
  • 25 BLVCC 5 V lub 3,3 V Podświetlenie VCC
  • 26 BLGND Uziemienie GND podświetlenia
  • 27 BLCNT Regulacja jasności podświetlenia. Sterowanie jasnością podświetlenia poprzez PWM
  • 28 TP_IRQ Panel dotykowy przerwanie. Niski poziom, podczas gdy panel dotykowy wykrywa naciskanie
  • 29 TP_CS Wybór chipa panelu dotykowego. Niski aktywny
  • 30 TP_SCK Panel dotykowy
  • 31 TP_SI Wejście danych panelu dotykowego łączy się z SPI MOSI
  • 32 TP_SO Wyjście danych panelu dotykowego łączy się z SPI MISO
  • 33 3,3V Zasilanie 3,3V Przy zasilaniu z zasilacza 3,3V,
  • 34 GND Masa





Wymiary:



Wyświetlacz dotykowy rezystancyjny LCD 3,2cal TN 320x240 262K kolorów dla STM32







Zestaw zawiera:

  • Wyświetlacz LCD 3,2" dotykowy x1
Wyświetlacz dotykowy rezystancyjny LCD 3,2cal TN 320x240 262K kolorów dla STM32





Wiki: 3.2inch_320x240_Touch_LCD_(D)





waveshare



Zapraszamy na naszego bloga po więcej ciekawych rozwiązań i artykułów. Zapraszamy również do polubienia naszej strony na Facebooku by być na bieżąco z elektroniką.



Szczegóły Szczegóły

Przekątna 3.2"
Rozdzielczość 320x240
Panel dotykowy Rezystancyjny
Interfejs SPI
Napięcie zasilania 5V
Obudowa -----
Szczegóły
