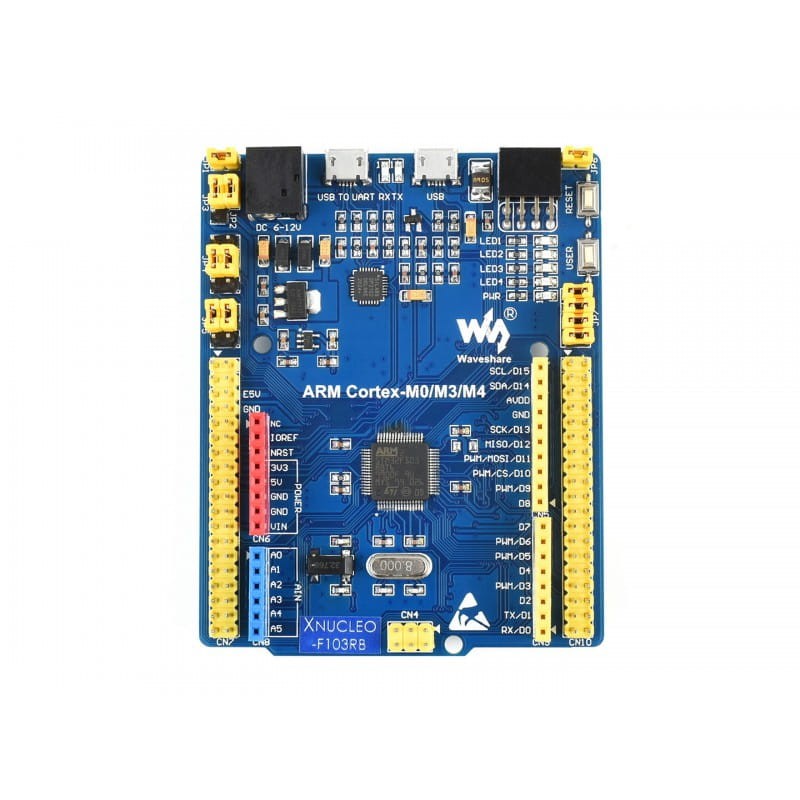

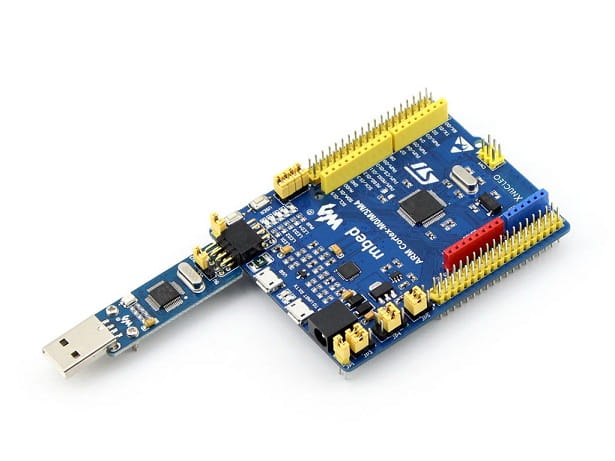

XNUCLEO-F103RB płytka zgodna z NUCLEO-F103RB

Dostępność:: brak towaru
Cena:: 86,40 zł 86.40
Cena netto: 70,24 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: XNUCLEO-F103RB

Opis

XNUCLEO-F103RB płytka zgodna z NUCLEO-F103RB, dzięki kilku usprawnieniom momentami znacznie ją przewyższająca.

Dane podstawowe płytki:

  • Zgodna z NUCLEO-F103RB, mikrokontroler Cortex-M4 STM32F103RBT6
  • Posiada złącza umożliwiające montaż shieldów Arduino
  • Złącza ST Morpho headers zapewniające dostęp do wszystkich pinów I/O STM32,
  • Obsługa mbed, build prototype quickly by mbed SDK and online tools
  • Comprehensive free software HAL library including a variety of software examples
  • W zestawie znajduje się osobny moduł programatora ST-LINK/V2, który może zostać wykorzystany z innych konstrukcjach



Porównanie Xnucleo z Nucleo

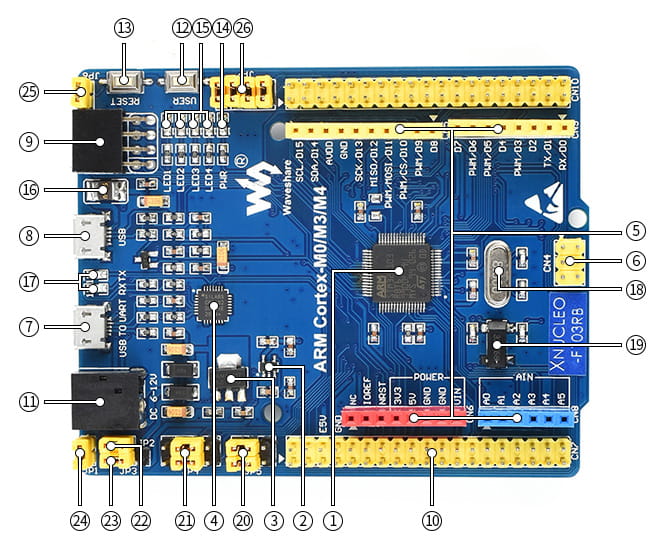

What's on the XNUCLEO-F103RB

XNUCLEO-F103RB STM32 development board on board resource

  1. STM32F103RBT6
    • Core : ARM® 32-bit Cortex™-M3
    • Operating frequency : 72MHz
    • Operating voltage : 2.0V-3.6V
    • Package : LQFP64
    • Memories : 128kB Flash, 20kB SRAM
    • Interfaces : 2 x SPI, 3 x USART, 2 x I2C, 1 x CAN, 1 x USB
    • AD/DA : 2 x AD (12 bit, 16 channels)
  2. SPX3819M5 : 3.3V voltage regulator
  3. AMS1117-5.0 : 5.0V voltage regulator
  4. CP2102 : USB to UART convertor
  5. Arduino connector : for connecting Arduino shields
  6. ICSP interface : Arduino ICSP
  7. USB TO UART : for debugging
  8. USB connector : USB communication interface
  9. SWD interface : for programming and debugging
  10. ST Morpho headers : access to VCC, GND and all the I/Os, easy for expansion
  11. 6-12V DC input
  12. User button
  13. Reset button
  14. Power indicator
  15. User LED
  16. 500mA fast self-recovery fuse
  17. Serial port Rx/Tx indicator
  18. 8MHz crystal
  19. 32.768KHz crystal
  20. ADC/I2C selection jumper
    • short A and B : Arduino A4, A5 is used as I2C
    • short B and C : Arduino A4, A5 is used as ADC
  21. UART selection jumper
  22. MCU current test jumper : for low power tests
  23. Power selection jumper
    • short 5V and U5V : powered from USB connection
    • short 5V and E5V : powered from external power supply
  24. USB enable jumper
    • short the jumper to enable
    • open the jumper to disable
  25. User button jumper
    • short the jumper to connect to I/Os used in example code
    • open the jumper to connect to other custom pins via jumper wires
  26. User LED jumper
    • short the jumper to connect to I/Os used in example code
    • open the jumper to connect to other custom pins via jumper wires

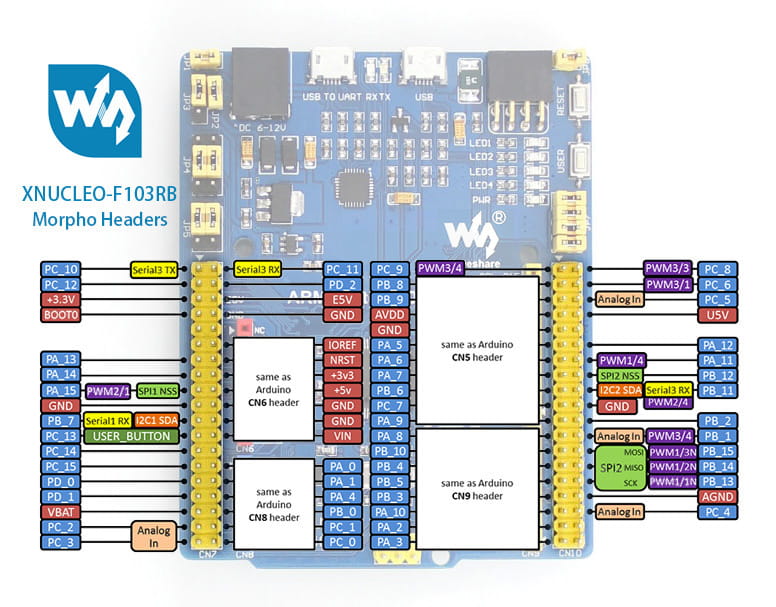

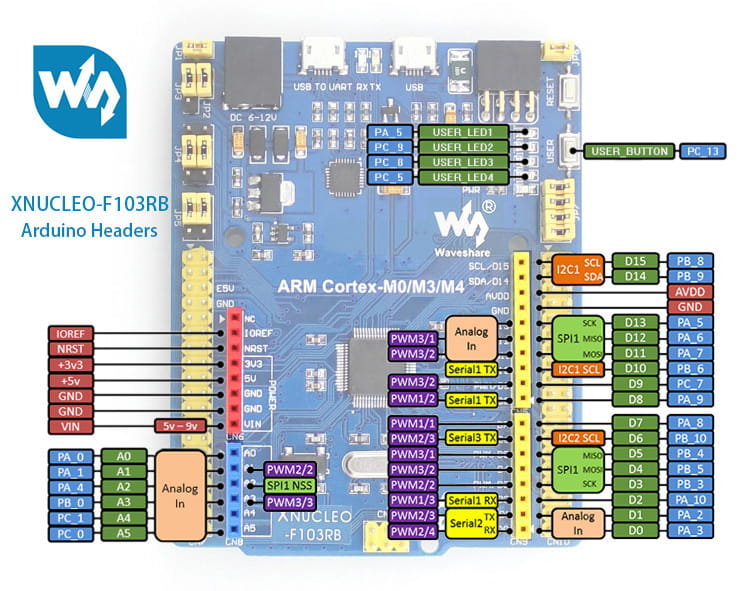

XNUCLEO-F103RB Expansion Headers

XNUCLEO-F103RB STM32 development boardXNUCLEO-F103RB STM32 development board

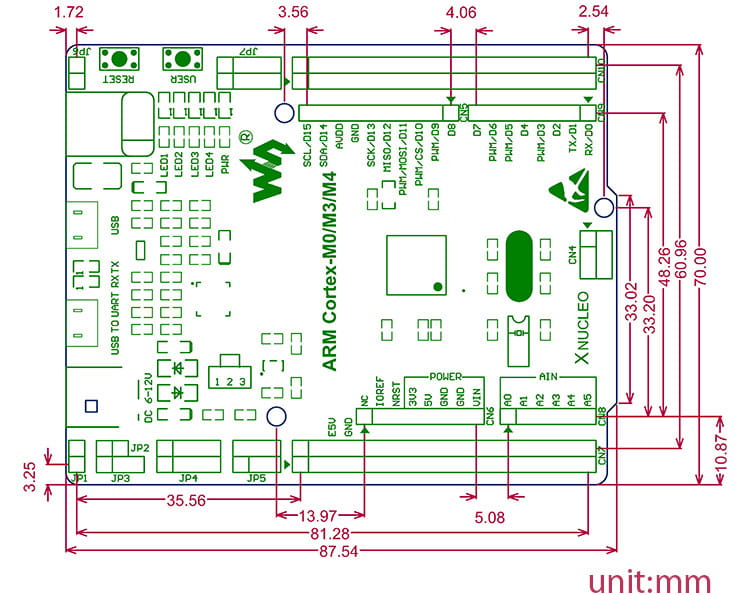

XNUCLEO-F103RB Dimension


Downloads

Development resources: demo codes, schematic, datasheets, etc.
Click here to download


Package Contains

  1. XNUCLEO-F103RB x 1
  2. ST-LINK/V2 (mini) x 1
  3. USB Type A Plug to Micro B Plug Cable x 1
  4. USB Type A Plug to Receptacle Cable x 1
1234
