XNUCLEO-F411RE ulepszona wersja NUCLEO-F411RE

XNUCLEO-F411RE ulepszona wersja NUCLEO-F411RE
  • nowość
Dostępność:: 2
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 89,50 zł 89.50
Cena netto: 72,76 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: XNUCLEO-F411RE Waveshare 10696

Opis

XNUCLEO-F411RE płyta zgodna z NUCLEO-F411RE dzięki kilku usprawnieniom znacznie ją przewyższająca.



Funkcje XNUCLEO-F411RE:

  • Zgodność z NUCLEO-F411RE, z mikrokontrolerem STM32F411RET6, rdzeń Cortex-M4
  • Złącza zgodne z sheldami Arduino, zapewniają łatwą rozbudowę i dostęp do wielu rozszerzeń
  • Złącza ST Morpho, zapewniające dostęp portów mikrokontrolera
  • Możliwość programowania za pomocą mbed, środowiska online
  • Wszechstronne darmowe oprogramowanie HAL z wieloma przykładami
  • W zestawie znajduje się programator ST-LINK/V2, podłączany osobno



Zalety XNUCLEO-F411RE



Porównanie XNUCLEO NUCLEO Uwagi
Zgodność z Arduino  UNO, Leonardo UNO XNUCLEO zgodność z Arduino UNO lub Leonardo konfigurowana jest zworkami
Interfejs Arduino ICSP  TAK NIE Złącze ICSP jest wymagane przez niektóre shieldy Arduino
Łączność za pomocą USB  TAK NIE Złącze USB w NUCLEO służy tylko do debugowania
Złącze USB  Micro USB Mini USB Micro USB - aktualny standard
Opis złącza Morpho  Większość NIE Łatwo sprawdzisz przeznaczenie pinów, bez konieczności zerkania do instrukcji
Wspólne interfejsy są połączone za pośrednictwem Zworek Rezystorów 0Ω  Zworki są znacznie szybsze i nie wymagają lutowania do wykonania zmian
Debugowanie UART  Możliwe po zabudowaniu Nie możliwe po zabudowanie Zintegrowany funkcjonalny układ NUCLEO ST-LINK / V2 może być symulowany jako port szeregowy, jednak nie jest on dostępny podczas debugowania w obwodzie, podczas gdy XNUCLEO posiada samodzielny układ USB TO UART.
Kwarc 8MHz  TAK NIE Timer jest dokładniejszy przy użyciu zewnętrznego kwarcu 8 MHz
Kwarc 32.768KHz  TAK NIE Wymagany przez układ RTC
Bezpiecznik USB  TAK(500mA) NIE Interfejs USB komputera może zostać uszkodzony bez bezpiecznika
LEDy 4 1 Im więcej diod LED, tym łatwiej jest monitorować stan działania programu
Wskaźnik UART  TAK NIE Komunikacja UART jest widoczna
Wejście DC  TAK NIE Większa wygoda zasilania
Pozycja przycisków  Bliżej krawędzi PCB Blisko złącza Arduino Łatwy dostęp do przycisków nawet po zamontowaniu shieldów
ST-LINK Osobno Zintegrowany Programator ST-LINK może zostać użyty w innych projektach
Kabel USB w zestawie TAK NIE

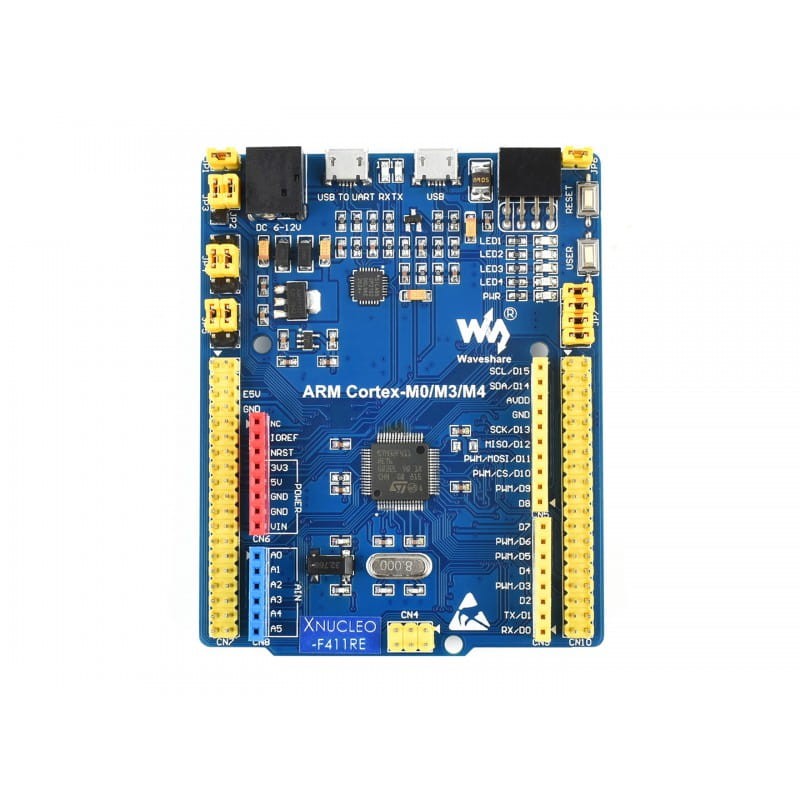

Opis PCB XNUCLEO-F411RE





  1. STM32F411RET6
    • Core : ARM® 32-bit Cortex™-M4
    • Operating frequency : 100MHz
    • Operating voltage : 1.7V-3.6V
    • Package : LQFP64
    • Memories : 512kB Flash, 128kB SRAM
    • Interfaces : 1 x SDIO, 1 x USB 2.0 FS, 5 x SPI or 5 x I2S, 3 x USART, 3 x I2C
    • AD/DA : 1 x AD (12 bit, 16 channels)
  2. SPX3819M5 : 3.3V regulator napięcia
  3. AMS1117-5.0 : 5.0V regulator napięcia
  4. CP2102 : konwerter USB na UART
  5. Złącza Arduino : dla podłączenia shieldów Arduino
  6. Interfejs ICSP : Arduino ICSP
  7. USB TO UART : debugowanie
  8. Złącze USB : komunikacja za pomocą USB
  9. Interfejs SWD : programowanie oraz debugowanie
  10. Złącza ST Morpho
  11. Wejście zasilania 6-12V DC
  12. Przycisk User
  13. Przycisk Reset
  14. Wskaźnik zasilania
  15. LED User
  16. Szybki i odnawialny bezpiecznik 500mA
  17. Wskaźniki komunikacji UATR Rx/Tx
  18. Kwarc 8MHz
  19. Kwarc 32.768KHz crystal
  20. Zworki konfiguracji ADC/I2C
  21. Zworki wyboru UART
  22. Zworka MCU poboru prądu
  23. Wybór źródła zasilania
    • rozwarte 5V i U5V : zasilanie ze złącza USB
    • zwarte  5V i E5V : zasilanie z zewnętrznego zasilacza
  24. Zworka USB enable
  25. Zworka konfiguracji przycisku User
  26. Zworka konfiguracji diody User LED

Wyprowadzenia XNUCLEO-F411RE





Wymiary

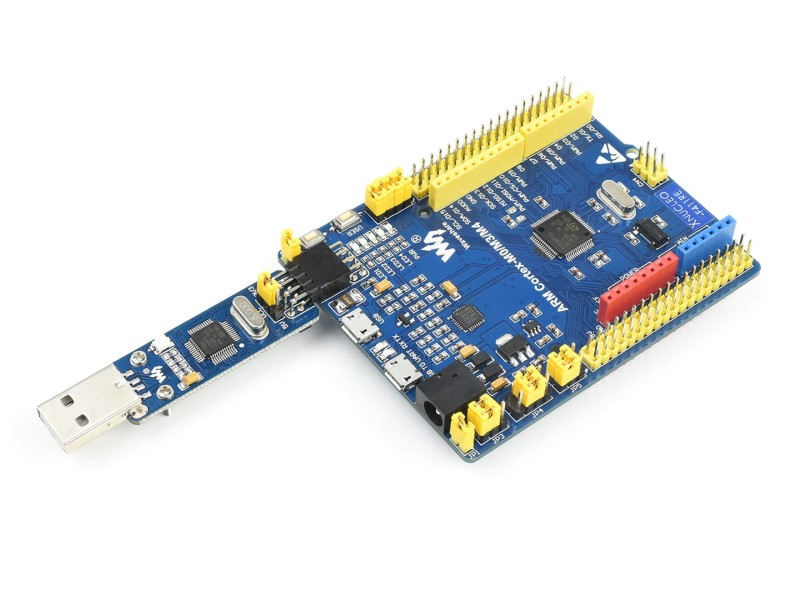

Zestaw zawiera:

  • XNUCLEO-F411RE
  • ST-LINK/V2 (mini)
  • Kabel USB Type A do USB Micro
  • Przedłużenie kabla USB Type A



Wiki: XNUCLEO-F411RE








Dane techniczne

Mikrokontroler STM32F411RET6
Rdzeń Cortex-M4
