Zasilacz Awaryjny UPS dla Jetson Orin Akumulatory 21700 Li

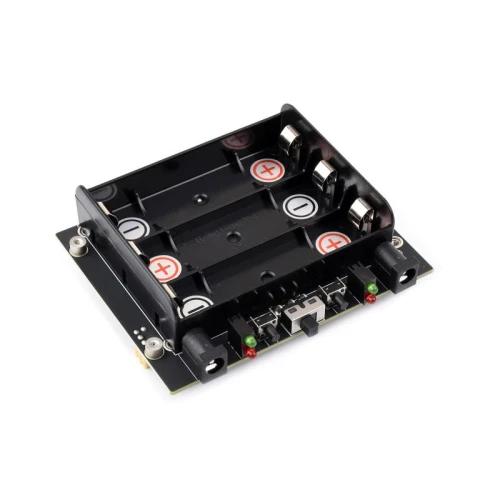

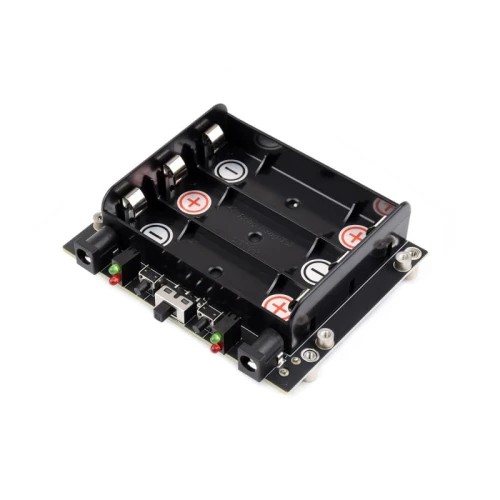

Moduł Zasilacza Awaryjnego UPS (C) dla Jetson Orin – Obsługa Akumulatorów 21700 Li (brak w zestawie), Złącze Pogo Pins

Moduł zasilacza awaryjnego UPS dla Jetson Orin. Obsługuje jednoczesne ładowanie i dostarczanie zasilania, z monitorowaniem napięcia baterii przez magistralę I2C.

Najważniejsze cechy:

• Wykorzystuje złącze pogo pins, kompatybilne z płytami serii Jetson Orin
• Wbudowany układ ładowania akumulatorów Li-ion z dynamicznym zarządzaniem ścieżką zasilania, zapewniający stabilniejsze zasilanie
• Komunikacja przez magistralę I2C, umożliwiająca monitorowanie napięcia, prądu, mocy i pozostałej pojemności akumulatorów w czasie rzeczywistym
• Wielostopniowe obwody ochrony akumulatorów: ochrona przed przeładowaniem/nadmiernym rozładowaniem, ochrona nadprądowa, ochrona przed zwarciem, wraz z funkcją wyrównywania ładowania i wskaźnikami odwrotnej polaryzacji akumulatora – większe bezpieczeństwo i stabilność
• Obsługuje 3 akumulatory 21700 Li-ion (brak w zestawie), zapewniając dłuższą żywotność baterii
• Dostępne zasoby online i instrukcja obsługi

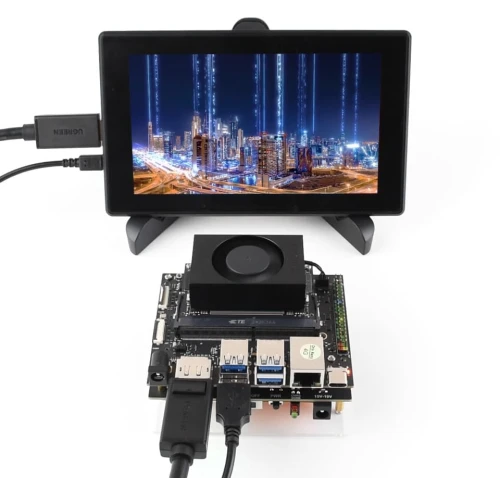

Zasilanie Bezprzerwowe

Moduł jest w stanie jednocześnie ładować akumulatory i dostarczać zasilanie z zewnętrznego źródła. Automatycznie przełącza się na zasilanie akumulatorowe, jeśli zewnętrzne zasilanie jest niedostępne, utrzymując system w działaniu bez zakłóceń.

* Zdjęcie poglądowe, szczegółowa lista zawartości zestawu znajduje się w sekcji Zawartość zestawu.

Dynamiczne Zarządzanie Ścieżką Zasilania, Stabilniejsze Zasilanie

Po podłączeniu do zewnętrznego źródła zasilania, wyjście akumulatorowe jest odłączane, a system jest zasilany i akumulator ładowany jednocześnie, z maksymalnym prądem ładowania około 1.33A. Ładowanie akumulatora zatrzymuje się po pełnym naładowaniu i wznawia, gdy jego napięcie spadnie poniżej 12V, co zapobiega uszkodzeniu żywotności akumulatora spowodowanemu częstym ładowaniem i rozładowywaniem. Automatycznie przełącza się na zasilanie akumulatorowe, jeśli zewnętrzne zasilanie jest niedostępne, utrzymując system w działaniu bez zakłóceń.

Kompatybilność Produktu

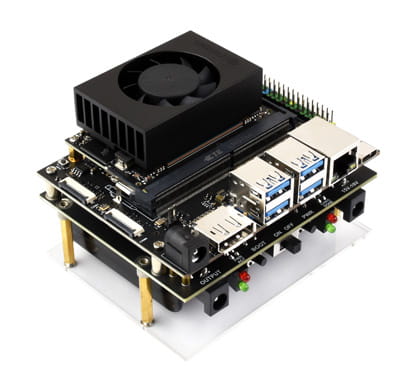

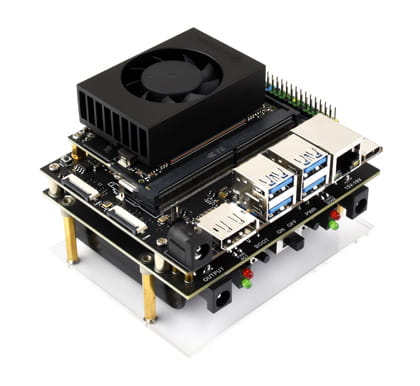

Otwory montażowe są kompatybilne z Jetson Orin Nano oraz Jetson Orin NX.

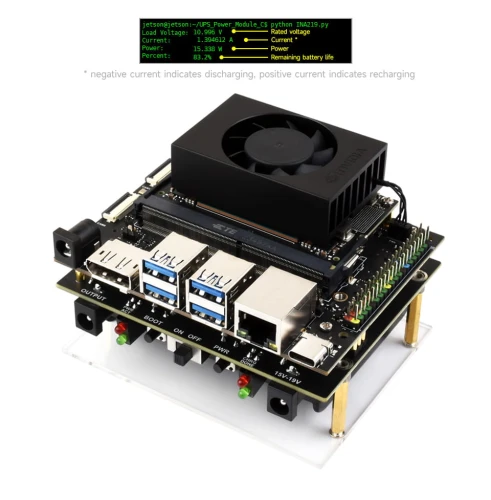

Monitorowanie w Czasie Rzeczywistym

Monitorowanie napięcia, prądu, mocy i pozostałej pojemności akumulatorów przez I2C. Gdy napięcie spadnie zbyt nisko, możliwe jest prawidłowe zapisanie plików, a następnie wyłączenie systemu za pomocą oprogramowania, aby uniknąć utraty danych.

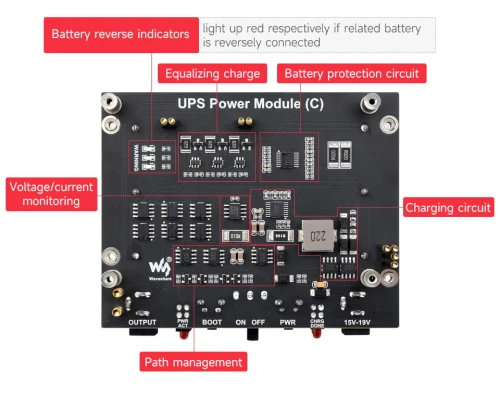

Bezpieczny i Stabilny Projekt Obwodu

Obwody zabezpieczające przed przeładowaniem/nadmiernym rozładowaniem, prądem przetężeniowym, zwarciem i odwrotną polaryzacją, wraz z funkcją wyrównywania ładowania i wskaźnikami odwrotnej polaryzacji akumulatora, zapewniają większe bezpieczeństwo i stabilność.

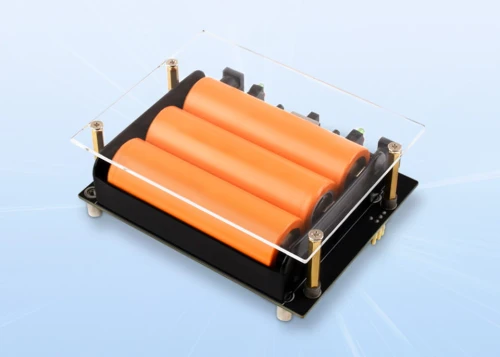

Dłuższa Żywotność Baterii

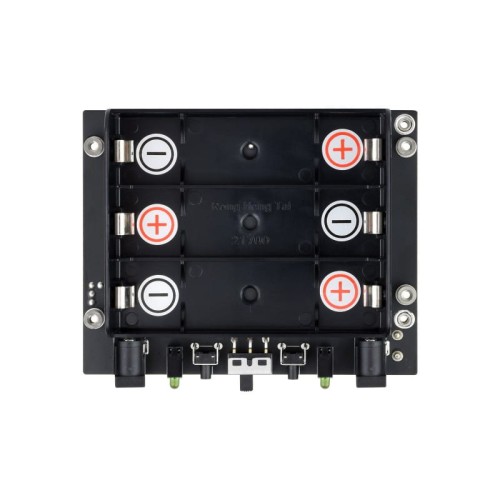

Obsługuje 3x akumulatory 21700 Li-ion (brak w zestawie).

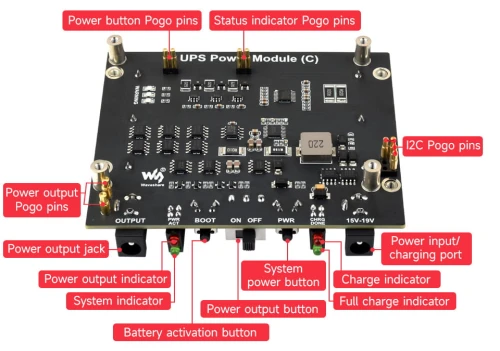

Złącze Pogo Pins

Komunikacja przez magistralę I2C za pomocą złącz pogo pins, nie wymaga dodatkowych pinów IO. Kompatybilny z płytami serii Jetson Orin.

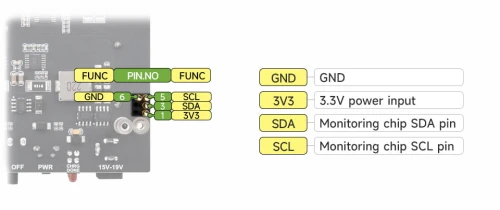

Rozkład Wyprowadzeń

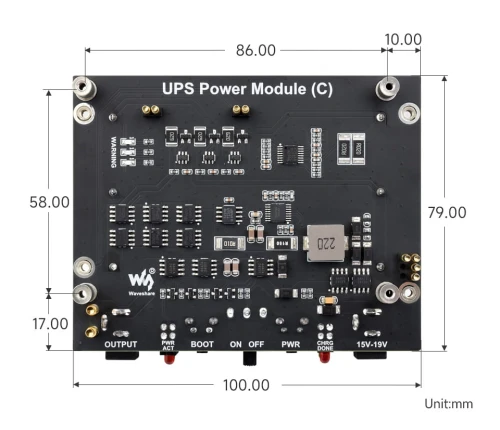

Wymiary Zewnętrzne

Specyfikacja techniczna:

Zawartość zestawu

Wiki: https://www.waveshare.com/wiki/UPS_Power_Module_(C)
