Zestaw 15 modułów podstawowych wraz z płytką rozszerzeń i 1.5" wyświetlaczem OLED dla Raspberry Pi Pico

Cena:: 239,50 zł
zawiera 23% VAT, bez kosztów dostawy
239.50
ilość szt.

towar niedostępny

Producent: WaveShare
Kod produktu: Pico-Sensor-Kit-B Waveshare 24004

Zestaw 15 modułów podstawowych wraz z płytką rozszerzeń i 1,5" wyświetlaczem OLED dla Raspberry Pi Pico

Zestaw czujników wraz z płytką rozszerzeń dla Raspberry Pi Pico to wszechstronny, łatwy w użyciu zestaw modułów, dedykowany dla entuzjastów i profesjonalistów zajmujących się elektroniką. Składa się z 15 popularnych modułów, takich jak dioda LED, przycisk, brzęczyk, fotorezystor czy czujnik temperatury/wilgotności, które można łatwo podłączyć do Raspberry Pi Pico. Jest to również idealne narzędzie do rozpoczęcia przygody z programowaniem sensorów i eksplorowania świata elektroniki. Dzięki łatwemu w użyciu systemowi łączenia modułów ten zestaw pozwala na szybkie i proste eksperymentowanie z różnymi konfiguracjami czujników. W komplecie znajdują się także zasoby programistyczne online z przykładami dla Raspberry Pi Pico, C/C++ oraz MicroPython, które pomogą początkującym w efektywnym rozpoczęciu nauki programowania i obsługi sensorów. Wprowadzenie w praktyczne zastosowania czujników może przyczynić się do lepszego zrozumienia podstaw elektroniki oraz otworzyć drogę do tworzenia własnych projektów i urządzeń IoT.



Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





 W zestawie:

  • Moduł roszczerzeń kompatybilny z Raspberry Pi Pico
  • 1,5-calowy moduł OLED
  • 6-osiowy czujnik położenia
  • Czujnik VOC (lotnych związków organicznych)
  • Moduł potencjometru
  • Moduł fotorezystora
  • Moduł czujnika dźwięku
  • Moduł LED RGB
  • Moduł brzęczyka
  • Moduł odbiornika podczerwieni
  • Moduł nadajnika podczerwieni
  • Moduł diody LED
  • Moduł przycisku
  • Moduł temperatury/wilgotności
  • Moduł EEPROM
  • Moduł sterownika silnika


Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico



Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico
Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico







Współpraca z Raspberry Pi Pico:



Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico

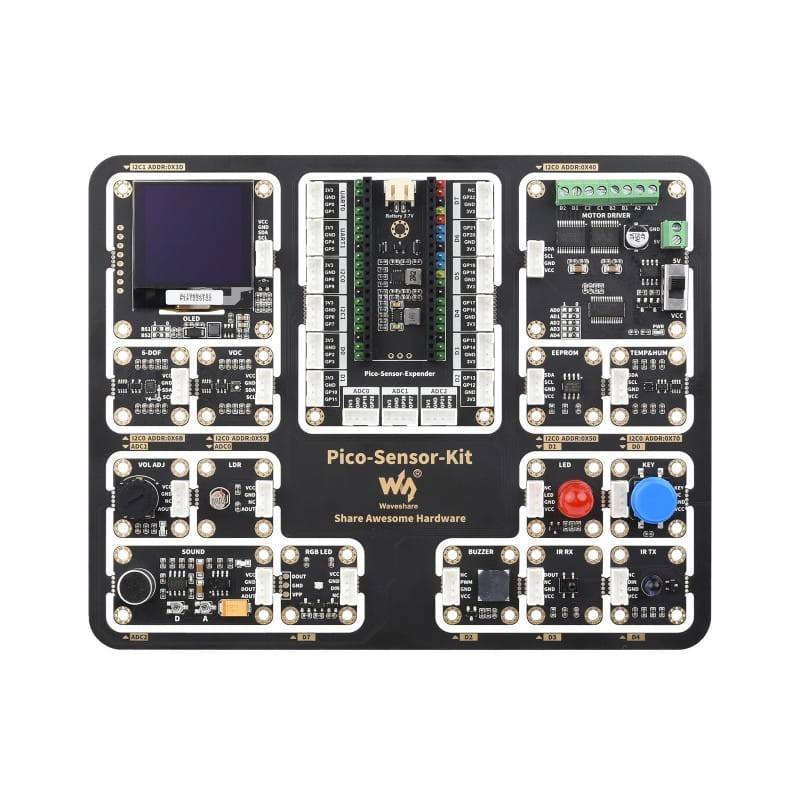

Wszystko na jednej płycie:

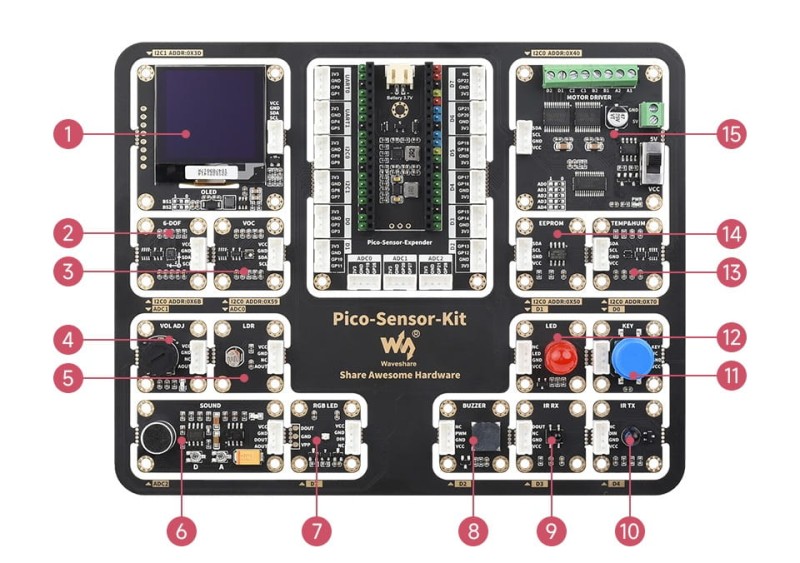

Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico



  1. 1,5-calowy moduł OLED
  2. 6-osiowy czujnik położenia
  3. Czujnik VOC (lotnych związków organicznych)
  4. Moduł potencjometru
  5. Moduł fotorezystora
  6. Moduł czujnika dźwięku
  7. Moduł LED RGB
  8. Moduł brzęczyka
  9. Moduł odbiornika podczerwieni
  10. Moduł nadajnika podczerwieni
  11. Moduł diody LED
  12. Moduł przycisku
  13. Moduł temperatury/wilgotności
  14. Moduł EEPROM
  15. Moduł sterownika silnika









Pico-Sensor-Expender to moduł rozszerzeń dla Raspberry Pi Pico, który umożliwia podłączanie i zarządzanie różnymi czujnikami i modułami wchodzącymi w skład zestawu czujników. Zintegrowane gniazdo PH0.3 na baterię litową 7,2 V pozwala na jednoczesne ładowanie akumulatora i zasilanie płyty(1), co jest wygodne i sprawia, że Pico-Sensor-Expender jest idealny do zastosowań mobilnych, gdzie niezawodne zasilanie jest kluczowe.

Dodatkowo, Pico-Sensor-Expender wyposażony jest w 4-pinowe listwy PH(2), które umożliwiają szybkie i łatwe podłączanie różnych modułów z zestawu. Dzięki temu możemy eksperymentować z różnymi konfiguracjami, ucząc się i odkrywając różne zastosowania dla poszczególnych modułów.

Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





1,5-calowy moduł OLED to wydajny i wszechstronny wyświetlacz, który może być używany z różnymi urządzeniami, takimi jak Raspberry Pi Pico. Moduł wykorzystuje wbudowany kontroler SSD1327, który zapewnia doskonałą jakość obrazu i wydajność. Wyświetlacz OLED posiada rozdzielczość 128x128 pikseli, co pozwala na wyświetlanie tekstu, grafiki oraz animacji z dużą precyzją i czytelnością. 16-stopniowa skala szarości umożliwia wyświetlanie obrazów z różnymi odcieniami szarości, co jest przydatne przy prezentacji różnych danych i informacji.

Moduł OLED obsługuje komunikację I2C oraz SPI, dzięki czemu można go łatwo integrować z różnymi mikrokontrolerami i układami scalonymi. Dodatkowo, moduł posiada wbudowane rezystory BS1 i BS2, które umożliwiają przełączanie między trybami komunikacji I2C i SPI, co czyni go jeszcze bardziej elastycznym i łatwym w użyciu.









6-osiowy czujnik położenia to zaawansowany moduł, który łączy w sobie 3-osiowy akcelerometr i 3-osiowy żyroskop. Dzięki wbudowanemu układowi QMI8658C jest w stanie precyzyjnie wykrywać ruch oraz orientację urządzenia, na którym jest zamontowany. Czujnik położenia oferuje 16-bitową rozdzielczość zarówno dla akcelerometru, jak i żyroskopu, co oznacza wysoką precyzję pomiarów i dużą czułość na zmiany ruchu. Ten poziom dokładności pozwala na realizację różnych zastosowań, takich jak stabilizacja dronów, monitorowanie aktywności fizycznej czy kontrola gier.

Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico



Czujnik VOC to innowacyjny moduł wykorzystujący wbudowany cyfrowy czujnik gazu SGP40, który pozwala na dokładne wykrywanie jakości powietrza poprzez pomiar stężenia lotnych związków organicznych (VOC). Czujnik ten jest zdolny do monitorowania zakresu pomiarowego od 0 do 1000 ppm ekwiwalentów etanolu, dzięki czemu można go używać do monitorowania jakości powietrza w różnych środowiskach, takich jak domy, biura czy miejsca publiczne.

Moduł czujnika VOC komunikuje się z innymi urządzeniami za pomocą interfejsu I2C, co ułatwia integrację z różnymi mikrokontrolerami i układami scalonymi. Stały adres I2C wynosi 0x59, co pozwala na prostą i bezproblemową komunikację z innymi komponentami systemu. Czujnik VOC może działać zarówno na napięciu roboczym 3,3V, jak i 5V, dzięki czemu jest kompatybilny z szeroką gamą platform, w tym Raspberry Pi Pico i Arduino.









Moduł potencjometru to uniwersalny i praktyczny komponent, który umożliwia regulację napięcia wyjściowego w zależności od potrzeb użytkownika. Dzięki temu modułowi można łatwo dostosować napięcie do wymagań różnych urządzeń i obwodów. Na moduł potencjometru zamontowany jest również dioda LED, która sygnalizuje przekroczenie napięcia wyjściowego. Gdy napięcie na wyjściu wzrasta, jasność LED rośnie proporcjonalnie, co pozwala na łatwe monitorowanie zmian napięcia. Dioda LED jest pomocna w przypadku diagnostyki problemów związanych z napięciem oraz ułatwia kontrolowanie pracy modułu w czasie rzeczywistym.

Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Moduł fotorezystora to praktyczny i prosty w użyciu komponent, który służy do wykrywania jasności światła otoczenia. Wykorzystuje on fotorezystor, czyli element czuły na światło, którego opór zmienia się w zależności od ilości padającego nań światła. Dzięki temu modułowi można monitorować jasność otoczenia, co pozwala na tworzenie różnych zastosowań, takich jak automatyczne sterowanie oświetleniem, alarmy świetlne czy systemy ochrony. Główną cechą tego modułu jest zmiana napięcia wyjściowego, które maleje wraz ze wzrostem jasności światła padającego na fotorezystor. Im więcej światła, tym niższe napięcie na wyjściu, co umożliwia prostą i czytelną interpretację wyników pomiarów.







Moduł czujnika dźwięku to wszechstronne urządzenie, które pozwala na konwersję sygnału dźwiękowego na sygnał elektryczny. Ten praktyczny moduł jest wyposażony w wzmacniacz operacyjny, który wzmacnia sygnał przed wprowadzeniem go do komparatora. W rezultacie, moduł dostarcza zarówno analogowe napięcie wyjściowe, jak i wyjście cyfrowe. Kluczowe funkcje modułu obejmują regulację amplitudy wyjściowej za pomocą potencjometru A oraz regulację cyfrowego napięcia wyzwalania za pośrednictwem potencjometru D. Dzięki tym regulacjom, użytkownik może dostosować moduł do swoich potrzeb, a tym samym wykorzystać go w różnorodnych zastosowaniach, takich jak systemy alarmowe, monitorowanie hałasu czy interaktywne instalacje dźwiękowe.

Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Moduł LED RGB z wbudowanym kontrolerem WS2812B to wszechstronne i funkcjonalne narzędzie, które pozwala na tworzenie różnorodnych efektów świetlnych i wizualnych. Z jego pomocą użytkownicy mogą tworzyć kolorowe i dynamiczne projekty, które z pewnością przyciągną uwagę. Najważniejsze cechy tego modułu to wysoka jasność, z 256 regulowanymi poziomami, oraz głębia kolorów wynosząca 24 bity. Dzięki temu każdy z kolorów (czerwony, zielony, niebieski) jest reprezentowany przez 8 bitów, co umożliwia łączenie aż do 16 777 216 kolorów. Tak duża gama kolorów pozwala na tworzenie niezwykle realistycznych i przyciągających wzrok efektów.







Moduł brzęczyka to moduł, który pozwala na generowanie dźwięków w zależności od podawanych częstotliwości sygnału elektrycznego. Wyposażony w wbudowany pasywny brzęczyk, moduł jest w stanie emitować różnorodne dźwięki, od prostych tonów po bardziej złożone melodie. Dzięki prostocie obsługi i elastyczności, moduł brzęczyka jest idealnym rozwiązaniem dla początkujących i zaawansowanych użytkowników zajmujących się projektowaniem układów elektronicznych i mikrokontrolerów. Może być stosowany w szerokim zakresie zastosowań, takich jak systemy alarmowe, powiadomienia dźwiękowe, interfejsy użytkownika, zabawki edukacyjne czy projekty związane z muzyką.

Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico

Moduł odbiornika podczerwieni to kompaktowe i wydajne narzędzie służące do odbierania sygnałów zdalnego sterowania na podczerwień. Wyposażony w wbudowany odbiornik IRM-H638T/TR2, moduł jest w stanie precyzyjnie i szybko przetwarzać sygnały podczerwieni wysyłane przez piloty zdalnego sterowania. Dzięki prostej integracji z różnymi platformami mikrokontrolerów, takimi jak Arduino, Raspberry Pi czy ESP8266, moduł Odbiornika Podczerwieni pozwala na tworzenie szerokiej gamy projektów, w których wykorzystuje się zdalne sterowanie na podczerwień. Można go zastosować w systemach kontroli dostępu, automatyce domowej, zabawkach czy nawet w prostych aplikacjach sterowania robotami. Moduł Odbiornika Podczerwieni jest łatwy w użyciu i pozwala na szybkie uruchomienie projektów związanych z komunikacją na podczerwień. Jego kompaktowy rozmiar sprawia, że może być łatwo zamontowany na różnych płytach i obudowach, a szeroki zakres zastosowań sprawia, że jest idealnym wyborem zarówno dla początkujących, jak i zaawansowanych użytkowników zajmujących się programowaniem i projektowaniem układów elektronicznych.







Moduł nadajnika podczerwieni to funkcjonalne i praktyczne narzędzie, które umożliwia przesyłanie sygnałów zdalnego sterowania w podczerwieni. Wyposażony w wbudowany nadajnik TSAL6400, moduł może emitować sygnały podczerwieni o długości fali światła podczerwonego wynoszącej 940 nm. Moduł ten jest kompatybilny z różnymi platformami mikrokontrolerów, takimi jak Arduino, Raspberry Pi czy ESP8266, co pozwala na jego wykorzystanie w szerokim spektrum projektów. Przykładowe zastosowania to zdalne sterowanie urządzeniami domowymi, systemy alarmowe, a także projekty związane z robotyką czy automatyką przemysłową.

Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Moduł wyposażony w wbudowany przycisk o wymiarach 12x12 mm, ten moduł umożliwia szybką i wygodną implementację funkcji sterowania w Twoim systemie. Przycisk może być stosowany w celu uruchamiania funkcji, zmiany trybów pracy, sterowania urządzeniami, czy innych zastosowań związanych z interakcją użytkownika z urządzeniem elektronicznym. Dzięki swojej uniwersalności, moduł przycisków jest niezastąpionym elementem w projektach takich jak robotyka, automatyka przemysłowa, czy systemy sterowania domowego. Moduł Przycisków to niezbędny komponent dla entuzjastów elektroniki i programowania, niezależnie od poziomu doświadczenia. Jego prostota, wszechstronność oraz łatwość integracji sprawiają, że jest to wartościowy dodatek do każdego zestawu modułów i czujników.







Wyposażony w wbudowaną czerwoną diodę LED o średnicy 10 mm, moduł emituje miękkie, nieoślepiające światło, które można łatwo zauważyć w różnych warunkach oświetleniowych. Moduł LED jest kompatybilny z różnymi platformami mikrokontrolerów, takimi jak Arduino, Raspberry Pi, czy ESP8266, co pozwala na jego wykorzystanie w szerokim spektrum zastosowań. Dzięki swojej prostej konstrukcji, moduł ten jest łatwy do zamontowania i zintegrowania z innymi elementami elektronicznymi. Czerwony kolor diody LED jest często używany do sygnalizowania stanów awaryjnych, błędów, czy włączenia urządzeń. Moduł LED może być również wykorzystywany w różnych projektach edukacyjnych, demonstracyjnych, czy doświadczalnych, gdzie potrzebne jest wskazanie stanu układu, bez konieczności stosowania bardziej zaawansowanych wyświetlaczy czy modułów.


 Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico



Moduł temperatury/wilgotności to zaawansowany i niezawodny komponent elektroniczny, wyposażony w wbudowany układ SHTC3, który umożliwia precyzyjny pomiar wilgotności względnej i temperatury w szerokim zakresie. Moduł może mierzyć wilgotność względną od 0 do 100% oraz temperaturę w zakresie od -40°C do 125°C. Dzięki typowej dokładności pomiaru na poziomie ±2% wilgotności względnej i ±0,2°C dla temperatury, moduł ten zapewnia wysoką precyzję danych. Moduł Temperatury/Wilgotności jest kompatybilny z różnymi platformami mikrokontrolerów, takimi jak Arduino, Raspberry Pi, czy ESP8266, co pozwala na jego wykorzystanie w szerokim spektrum zastosowań. Znajduje zastosowanie zarówno w projektach domowych, jak i przemysłowych, w monitorowaniu jakości powietrza, systemach HVAC, stacjach meteorologicznych, czy automatyce budynkowej.







Moduł EEPROM z zintegrowanym układem AT24C04 to praktyczny i wydajny komponent elektroniczny, który pozwala na przechowywanie danych w sposób trwały, nawet po odłączeniu zasilania. Układ AT24C04 to pamięć EEPROM o pojemności 2 Kbit, co odpowiada 256 bajtom pamięci, co pozwala na przechowywanie ustawień konfiguracyjnych, zmiennych czy danych użytkownika. Moduł EEPROM z układem AT24C04 jest kompatybilny z wieloma platformami mikrokontrolerów, takimi jak Arduino, Raspberry Pi czy ESP8266, dzięki czemu można go łatwo wdrożyć w różnorodnych projektach elektronicznych. Wykorzystanie pamięci EEPROM jest przydatne w przypadkach, gdy wymagane jest zachowanie ważnych danych w przypadku odłączenia zasilania, takich jak liczniki, ustawienia urządzeń czy wartości kalibracyjne. Moduł EEPROM można łatwo zintegrować z innymi elementami elektronicznymi, korzystając z interfejsu I2C, który umożliwia prostą komunikację z mikrokontrolerami. Dzięki niewielkim wymiarom i niskiemu poborowi mocy, moduł ten jest idealny do zastosowań, gdzie wymagana jest oszczędność energii i kompaktowe rozwiązania. Włączanie modułu EEPROM z układem AT24C04 do projektów pozwala na pewne i trwałe przechowywanie danych, które mogą być istotne dla funkcjonowania urządzenia czy systemu, nawet w przypadku utraty zasilania.





Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico









Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico

Moduł sterownika silnika z wbudowanym układem PCA9685 i TB6612FNG to zaawansowany i wydajny komponent elektroniczny, który pozwala na precyzyjne sterowanie prędkością silników w różnych aplikacjach. Układ PCA9685 umożliwia generowanie 12-bitowego sprzętowego sygnału PWM, co przekłada się na większą precyzję regulacji prędkości silników oraz płynniejsze sterowanie. Dodatkowo, moduł wyposażony jest w układ sterownika silnika TB6612FNG z podwójnym mostkiem H. Mostek H to kluczowy element w sterowaniu silnikami DC, umożliwiający zmianę kierunku obrotów oraz płynne regulowanie prędkości silnika. TB6612FNG to wysoce wydajny sterownik silnika, który zapewnia wysoką wydajność i małe zużycie energii, co sprawia, że moduł jest niełatwy do przegrzania. Moduł sterownika silnika działa z napięciem logicznym 3,3 V, dzięki czemu może być używany z wieloma platformami mikrokontrolerów, takimi jak Arduino, Raspberry Pi czy ESP8266. Łatwość integracji z innymi układami sprawia, że moduł ten jest odpowiedni dla różnych zastosowań, od prostych projektów hobbystycznych po bardziej zaawansowane aplikacje przemysłowe. Właściwości takie jak płynne sterowanie prędkością, wysoka wydajność oraz kompatybilność z różnymi platformami sprawiają, że Moduł Sterownika Silnika z układem PCA9685 i TB6612FNG stanowi doskonałe narzędzie do kontroli silników w szerokim spektrum zastosowań.

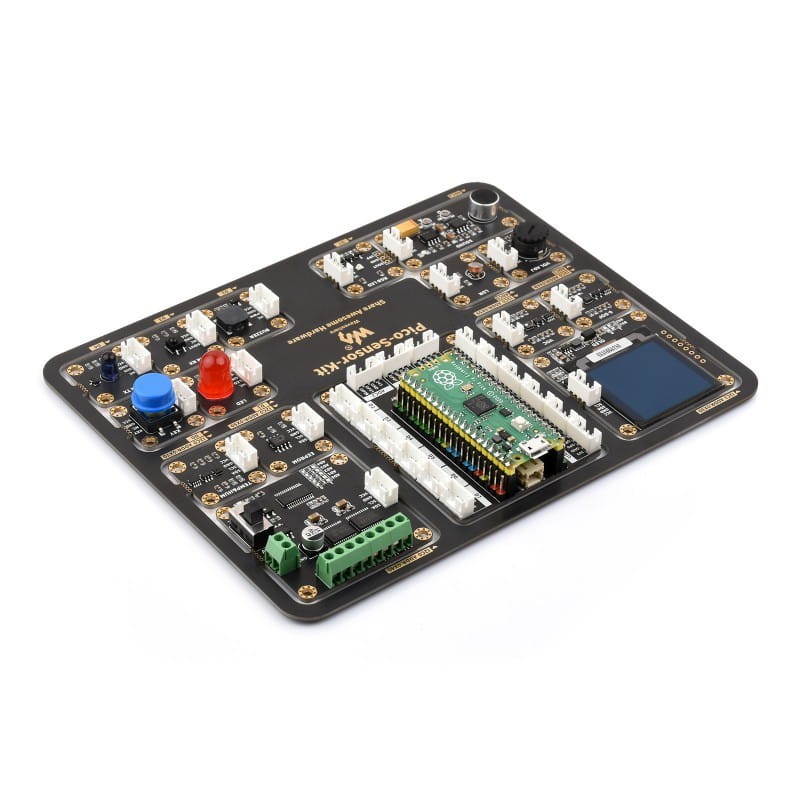

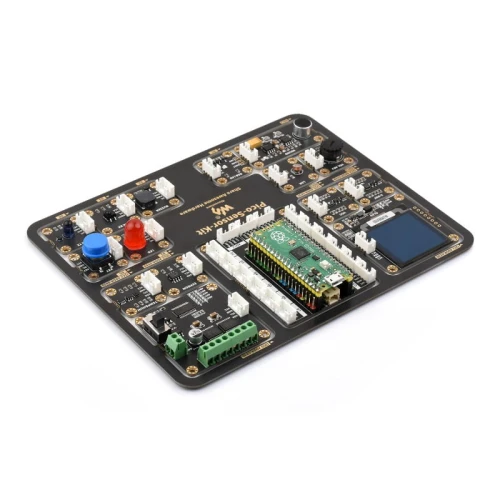

Prezentacja:



Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico



Wymiary:



Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico

  Raspberry Pi widoczne na zdjęciach nie stanowi części zestawu i należy je nabyć osobno.

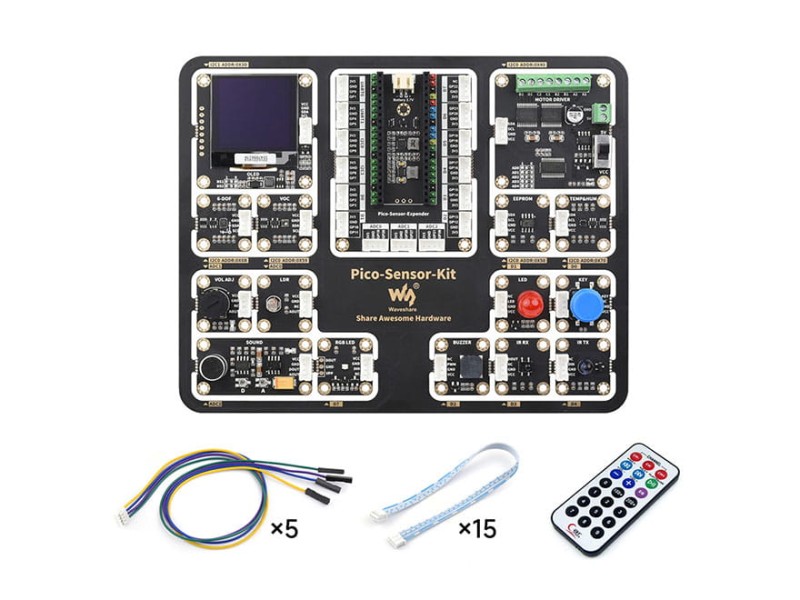

Zestaw zawiera:

  • Moduł roszczerzeń kompatybilny z Raspberry Pi Pico x1
  • 1,5-calowy moduł OLED x1
  • 6-osiowy czujnik położenia x1
  • Czujnik VOC (lotnych związków organicznych) x1
  • Moduł potencjometru x1
  • Moduł fotorezystora x1
  • Moduł czujnika dźwięku x1
  • Moduł LED RGB x1
  • Moduł brzęczyka x1
  • Moduł odbiornika podczerwieni x1
  • Moduł nadajnika podczerwieni x1
  • Moduł diody LED x1
  • Moduł przycisku x1
  • Moduł temperatury/wilgotności x1
  • Moduł EEPROM x1
  • Moduł sterownika silnika x1
  • Pilot na podczerwień x1
  • PH2.0 dual-plug 4PIN x15
  • Przewód PH2.0 4PIN x5











Zestaw modułów podstawowych wraz z płytką rozszerzeń i 1,5cal wyświetlaczem OLED dla Raspberry Pi Pico





Wiki: Pico-Sensor-Kit-B
