Adapter USB UART na układzie FT232 (złącze USB C)

Cena:: 35,00 zł
zawiera 23% VAT, bez kosztów dostawy
35.00
ilość szt.

towar niedostępny

Producent: WaveShare
Kod produktu: FT232 USB UART (typ C) Waveshare 20646

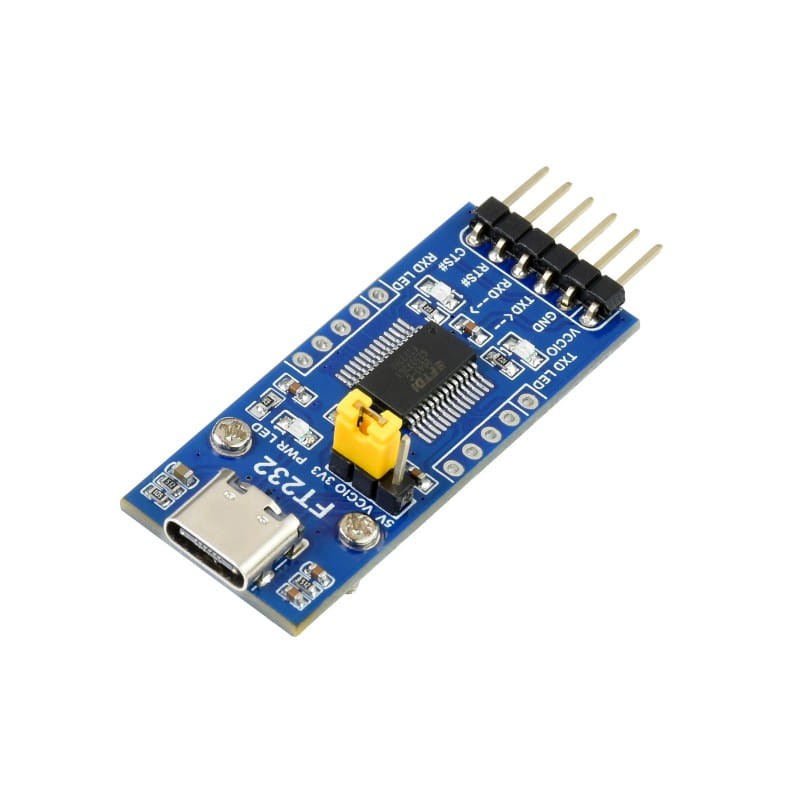

Płytka FT232 USB UART (typ C), moduł komunikacyjny USB do UART (TTL), złącze USB-C

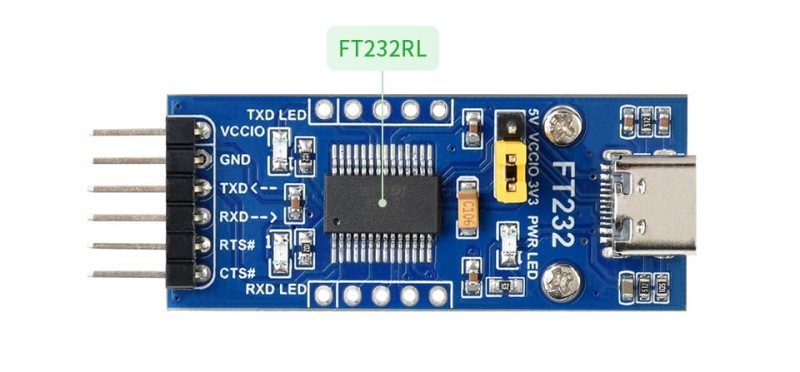

Moduł FT232 USB-C na UART przyjmuje FT232RL, kompatybilny z poziomem logicznym 3.3 V/5 V.







Specyfikacja modułu:

  • Oryginalny FT232RL
  • Obsługuje Mac OS, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
  • 3x wskaźniki LED: TXD, RXD, PWR

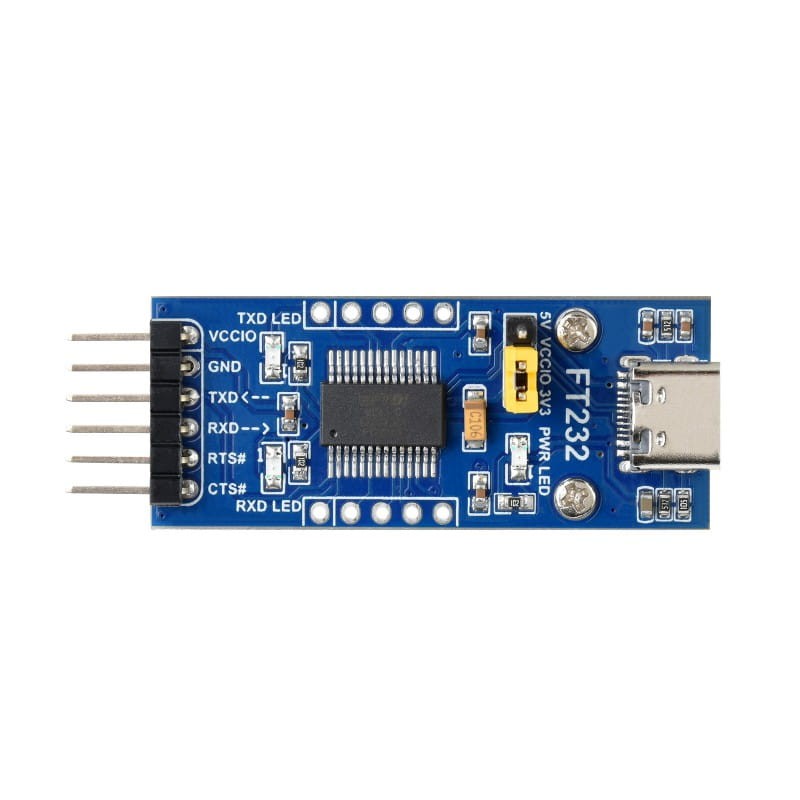

  • Piny dostępne na pinheaderach: TXD, RXD, RTS#, CTS#

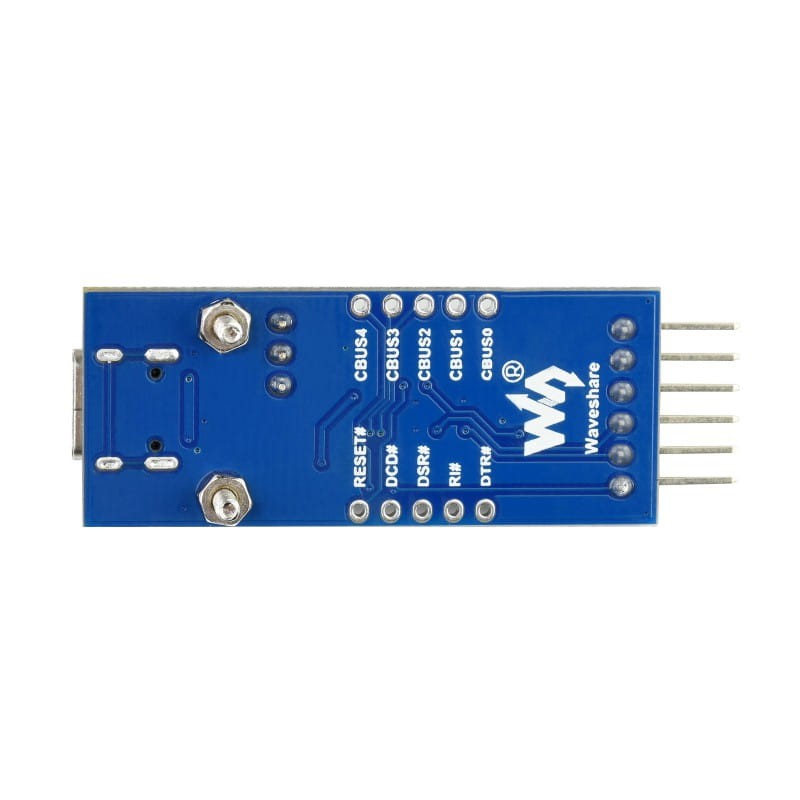

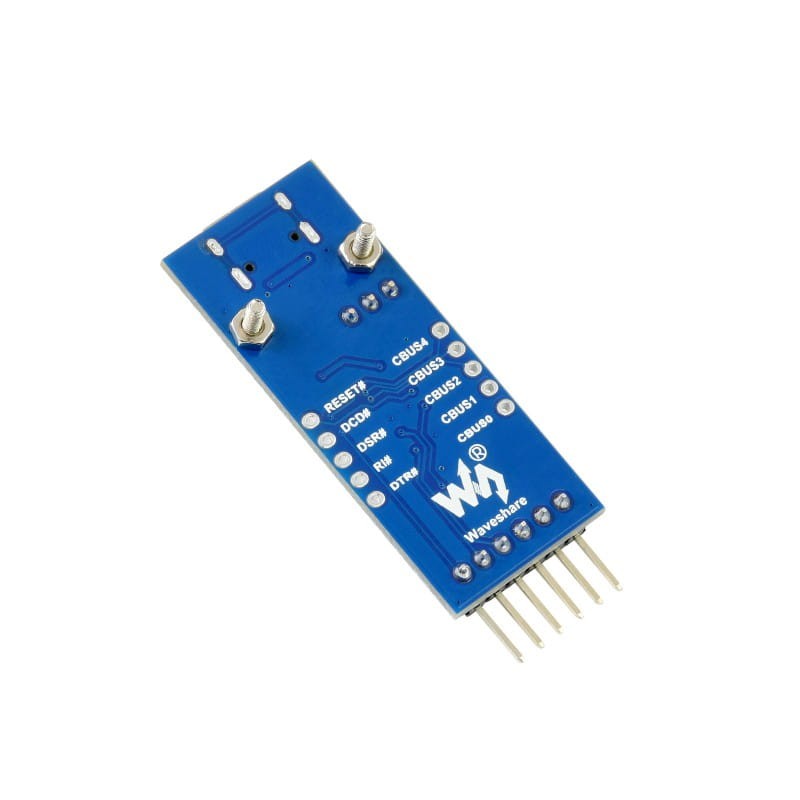

  • Pozostałe piny są dostępne na wywierconych otworach, łatwo podłączane do systemu aplikacji użytkownika (rozstaw pinów jest zgodny z uniwersalną płytą prototypową)
Tryb zasilania VCCIO poprzez ustawienie zworki:
  • VCCIO-5 V: wyjście 5 V
  • VCCIO-3.3 V: wyjście 3.3 V
Płytka FT232 USB UART (typ C)
Płytka FT232 USB UART (typ C)
Płytka FT232 USB UART (typ C)





Połączenie sprzętowe- w przypadku pracy z MCU:

Płytka FT232 USB UART (typ C)

  • VCCIO ↔ Wyjście 3,3V lub 5V (moduł zasilany jest z USB, a zworka na płycie powinna być zwarta do 3,3V lub 5V)
  • GND ↔ GND
  • TXD ↔ MCU.RX (kierunek sygnału: MCU.RX << FT232 << PC.TX)
  • RXD ↔ MCU.TX (kierunek sygnału: MCU.TX >> FT232 >> PC.RX)
  • RTS ↔ MCU.CTS (kierunek sygnału: MCU.CTS << FT232 << PC.RTS)
  • CTS ↔ MCU.RTS (kierunek sygnału: MCU.RTS >> FT232 >> PC.CTS)

Płytka FT232 USB UART (typ C)

Rozwiązanie FT232:

Płytka FT232 USB UART (typ C)

Schemat logiczny:

Płytka FT232 USB UART (typ C)

Wymiary:

Płytka FT232 USB UART (typ C)



Zestaw zawiera:

  1. Płyta FT232 USB UART (typ C) x1
  2. 6-pinowy przewód połączeniowy niestandardowego złącza x1
  3. 5-pinowy męski pinheader i 5-pinowy żeński pinheader x2

UWAGA: Moduł jest kompatybilny TYLKO z TTL, aby uniknąć uszkodzeń, nie podłączaj go bezpośrednio do obwodu RS232.

Płytka FT232 USB UART (typ C)
Płytka FT232 USB UART (typ C)
Płytka FT232 USB UART (typ C)



Wiki: FT232_USB_UART_Board_(Type_C)
