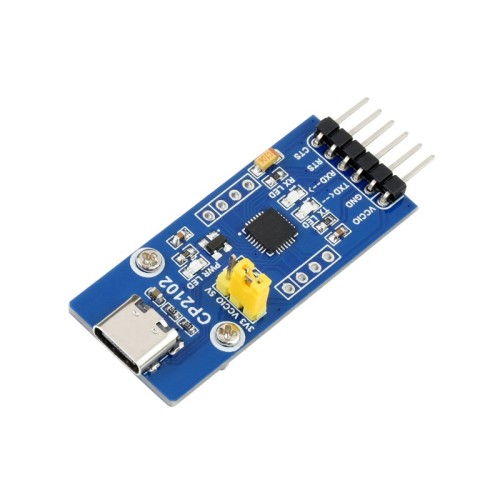

Konwerter USB UART (TTL) CP2102 - Złącze USB-C
Moduł komunikacyjny USB do UART (TTL) oparty na niezawodnym układzie CP2102. Wyposażony w złącze USB-C, wbudowane zabezpieczenia oraz diody LED sygnalizujące pracę, stanowi uniwersalne narzędzie do programowania i komunikacji z mikrokontrolerami takimi jak Arduino, ESP32 czy STM32. Moduł jest kompatybilny z logiką 3.3V oraz 5V.
Najważniejsze cechy:
- Obsługa systemów operacyjnych: Mac OS, Linux, Android, WinCE, Windows 7/8/10/11
- Wybór napięcia wyjściowego: 5V lub 3.3V za pomocą zworki
- Zintegrowane zabezpieczenie portu USB: układ SP0503
- 3 diody LED: TXD, RXD, POWER
- Wyprowadzone piny na złączu goldpin: TXD, RXD, RTS, CTS
- Pozostałe piny dostępne na otworach przelotowych, ułatwiające integrację z własnymi systemami
Specyfikacja układu CP2102
Jednoukładowy transfer danych USB do UART
- Nie wymaga zewnętrznych rezystorów ani kwarcu
- Wbudowany układ resetu i regulator napięcia
- Zintegrowana pamięć EEPROM 1024 bajtów
Kontroler funkcji USB
- Zgodny ze specyfikacją USB 2.0 (full-speed 12 Mbps)
- Obsługa stanu wstrzymania USB przez piny SUSPEND
Specyfikacja UART
- Wszystkie sygnały handshake i interfejsu modemu
- Formaty danych: Bity danych (5, 6, 7, 8), Bity stopu (1, 1.5, 2), Parzystość (nieparzysta, parzysta, brak)
- Prędkości transmisji: od 300 bps do 1 Mbps
- Bufor odbiorczy 576 bajtów; bufor nadawczy 640 bajtów
Sterowniki wirtualnego portu COM
- Szerokie wsparcie dla systemów Windows, MAC OS i Linux
Opis Płyty i Wyprowadzeń
Podłączenie sprzętowe
Przykład podłączenia do mikrokontrolera:
- VCCIO: Wyjście 3.3V lub 5V (zasilane z USB, wybierane zworką)
- GND: Podłączyć do masy (GND)
- TXD: Podłączyć do RX mikrokontrolera (MCU.RX << CP2102)
- RXD: Podłączyć do TX mikrokontrolera (MCU.TX >> CP2102)
- RTS: Podłączyć do CTS mikrokontrolera (MCU.CTS << CP2102)
- CTS: Podłączyć do RTS mikrokontrolera (MCU.RTS >> CP2102)
UWAGA: Moduł jest kompatybilny TYLKO z poziomem logicznym TTL. Aby uniknąć uszkodzenia, nie należy podłączać go bezpośrednio do obwodów RS232.
Wymiary
Specyfikacja techniczna:
- Układ: CP2102
- Interfejs hosta: USB-C
- Interfejs urządzenia: UART (TTL)
- Napięcie pracy: 5V (z portu USB)
- Napięcie logiczne: 3.3V / 5V (wybierane zworką)
- Prędkość transmisji: 300 bps ~ 1 Mbps
- Zabezpieczenia: Układ SP0503
- Wskaźniki LED: TXD, RXD, POWER
- Złącze: USB-C
- Zakres temperatur pracy: -40°C do +85°C
- Waga: 0.011 kg
Zawartość zestawu
- Moduł CP2102 USB UART Board (Type C) x1
- Przewód połączeniowy 6-pin x1
- Złącze goldpin męskie 4-pin i żeńskie 4-pin x2
Wiki: CP2102_USB_UART_Board_(Type_C)
