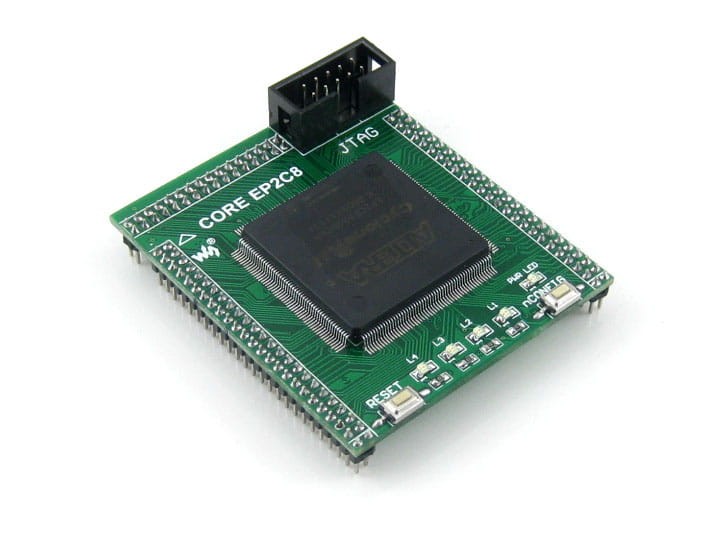

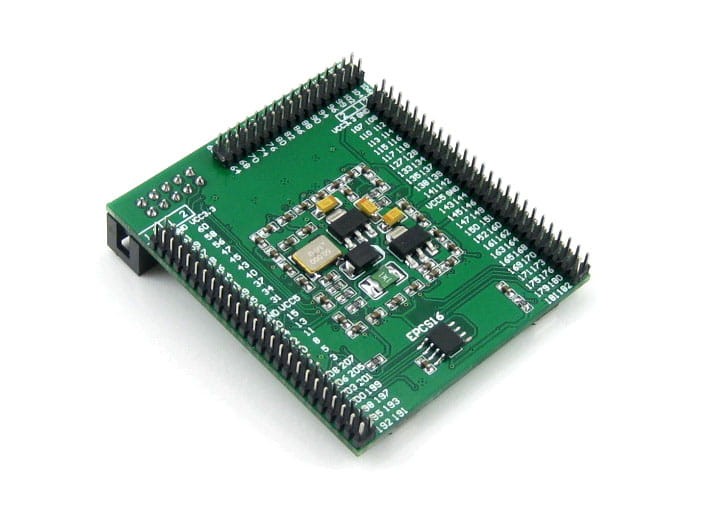

CoreEP2C8 moduł z ALTERA Cyclone II EP2C8Q208C8N

Cena:: 140,50 zł
zawiera 23% VAT, bez kosztów dostawy
140.50
ilość szt.

towar niedostępny

Producent: WaveShare
Kod produktu: CoreEP2C8 Waveshare 6300

Opis

Moduł z układem FPGA ALTERA Cyclone II EP2C8Q208C8N.

Specyfikacja modułu:

  • pamięć konfiguracyjna EPCS16SI8N
  • moduł posiada wszystko co jest potrzebne do działania EP2C8Q208C8N, układ zegarowy, bloki zasilania itp.
  • przyciski: nCONFIG oraz Reset
  • 4 Ledy
  • złącze JTAG
  • piny wyprowadzone na złącze 2.0mm goldpin

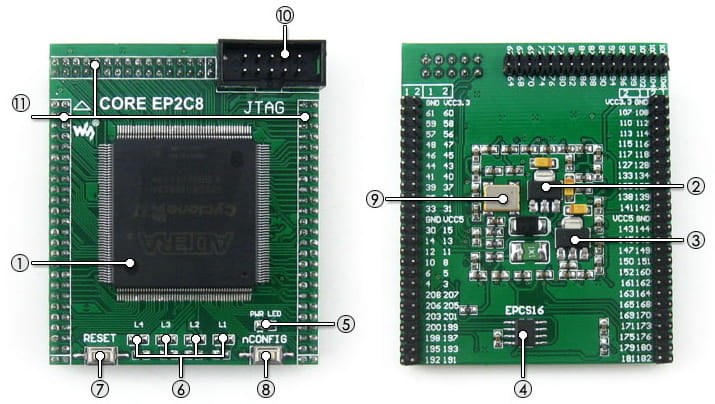

Opis płyty:



  1. EP2C8Q208C8N:the ALTERA Cyclone II FPGA device which features:
    • Operating Frequency: 50MHz
    • Operating Voltage: 1.15V~3.465V
    • Package: QFP208
    • I/Os: 138
    • LEs: 8K
    • RAM: 165kb
    • PLLs: 2
    • Debugging/Programming: supports JTAG
  2. AMS1117-3.3, 3.3V voltage regulator
  3. AMS1117-1.2, 1.2V voltage regulator
  4. EPCS16, onboard serial FLASH memory, for storing code
  5. Power indicator
  6. LEDs
  7. Reset button
  8. nCONFIG button: for re-configuring the FPGA chip, the equivalent of power reseting
  9. 50M active crystal oscillator

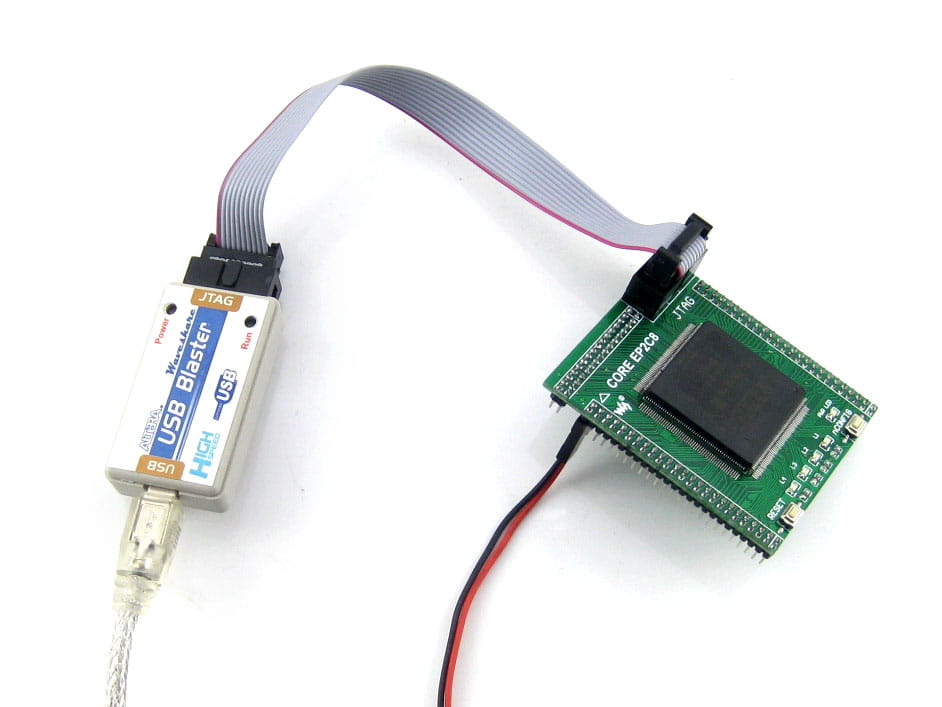

  10. JTAG interface: for debugging/programming
  11. FPGA pins expander, VCC, GND and all the I/O ports are accessible on expansion connectors for further expansion







Wiki: CoreEP2C8



Zestaw zawiera:

  • Moduł CoreEP2C8

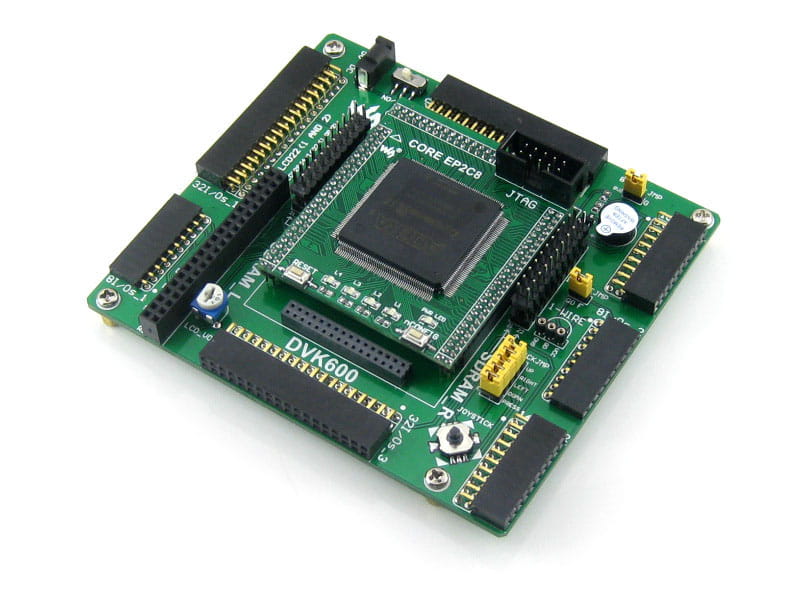

W naszej ofercie dostępna jest płyta rozszerzeń DVK600, która znacznie ułatwia prace z tym modułem.
