Opis

Tf mini  LiDAR oparty jest o zasadę pomiaru czasu przelotu. Charakteryzuje się wysoką precyzją i dużą szybkością działania.

Technika ToF (Time of Flight) działa na zasadzie wysyłania modulowanego światła bliskiej podczerwieni i pomiaru przesunięć fazowych w sygnale odbitym. Pomiar przesunięć fazowych pomiędzy sygnałem nadawanym a odbitym pozwala precyzyjnie wyliczyć odległość od obiektu.

Zastosowania:

  • Kontrola wysokości dronów nad powierzchnią terenu.
  • Czujniki bezpieczeństwa poruszających się elementów maszyn.
  • Czujniki odległości w robotach.
  • Czujniki zajętości miejsc parkingowych.

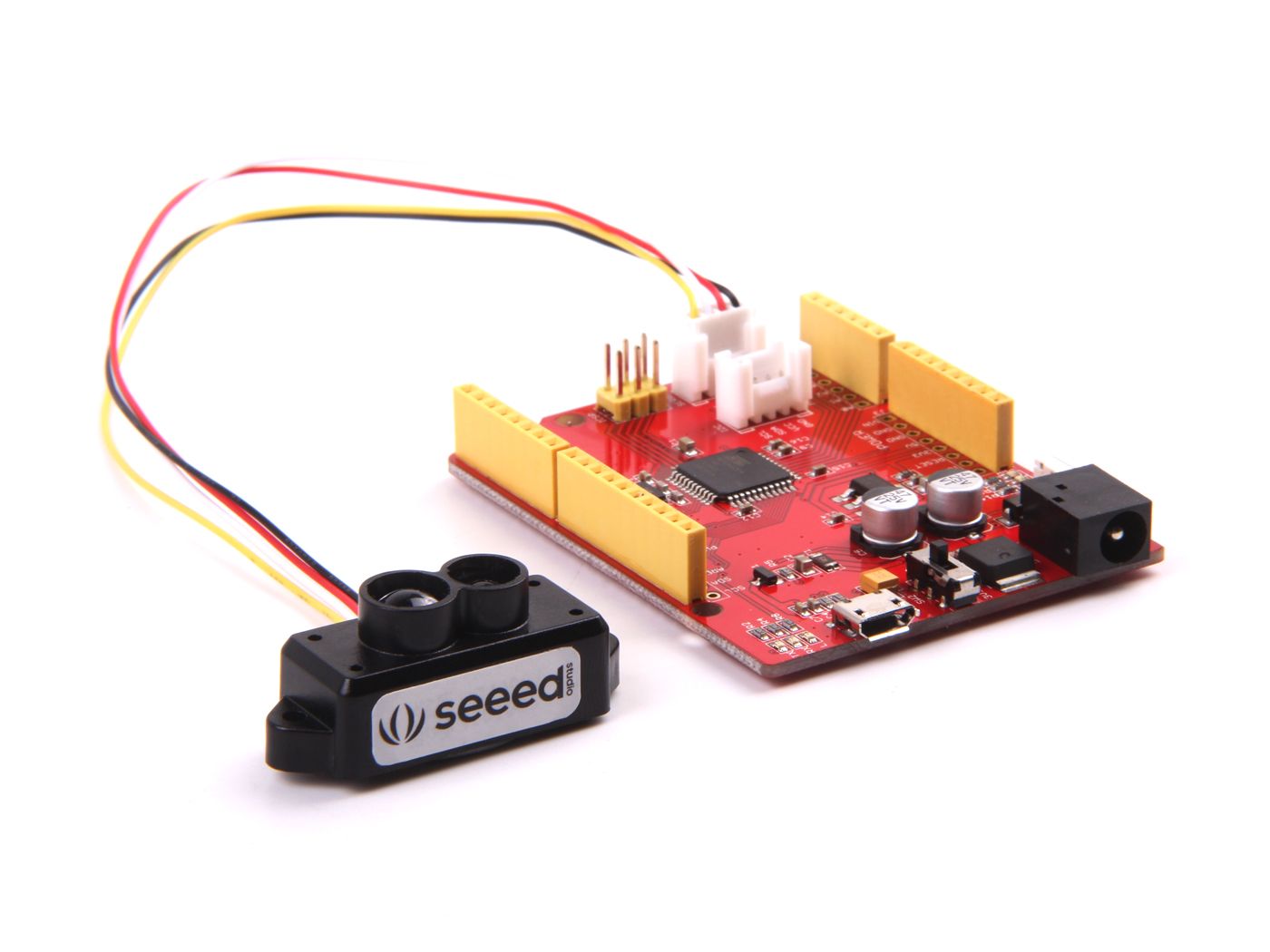

Bardzo łatwe podłączenie do Arduino poprzez interfejs UART.



  1.  Symulacja drogi optycznej:


  2. Schemat pomiaru odległości:


  3. Piny czujnika:


  4. Wymiary:



 Szczegóły techniczne:

Wymiary 42mm x15mm x16mm
Waga 4.7g
Zasięg działania 0.3m - 12m
Zasięg działania przy
założeniu 10% odbicia
5m
Średni pobór mocy 0,6W
Napięcie zasilania 4.5V - 6V
Akceptowalny kąt 2.3°
Minimalna rozdzielczość 1cm
Częstotliwość 100Hz
Dokładność 1% do 6m
2% 6m do 12m
Jednostka pomiarowa cm
Długość światła lasera 850nm
Zakres temperatur pracy -20°C - 60°C
Czułość 70,000lux
Interfejs Szeregowy UART
Klasa bezpieczeństwa lasera FDA Class I
Prąd impulsowy LED. 800mA
Kompatybilność elektromagnetyczna EN 55032 Class B



Zawartość przesyłki:

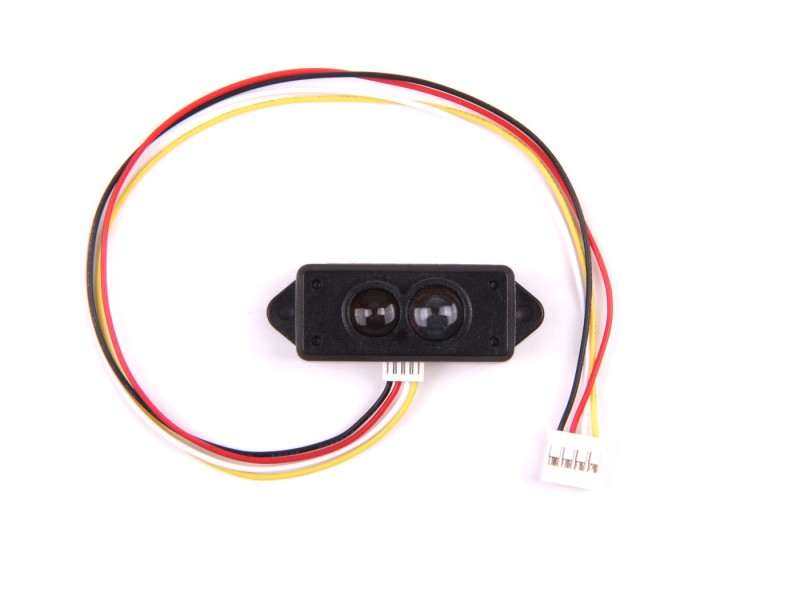

  • TF Mini Lidar.
  • Przewód UART.
