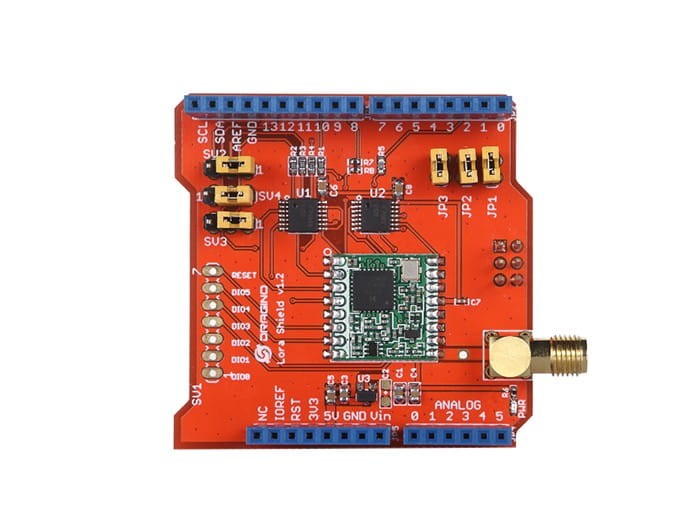

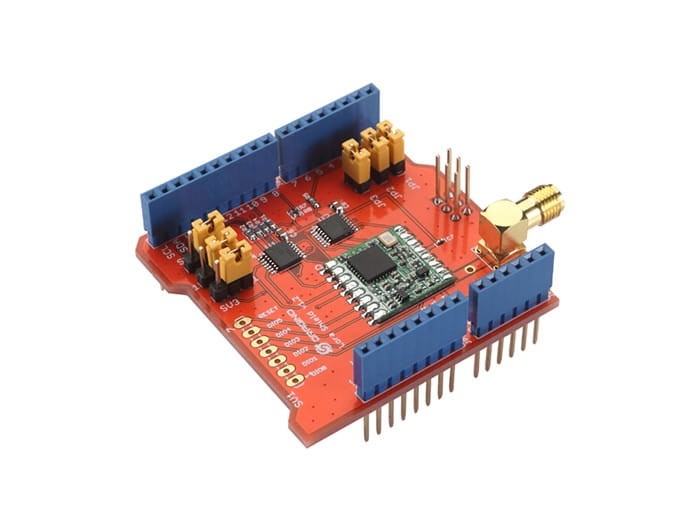

Dragino LoRa Shield - support 433MHz frequency

Dragino LoRa Shield jest transceiverem dalekiego zasięgu w kształcie tarczy Arduino i opartym na bibliotece Open source. LoRa Shield pozwala użytkownikowi wysyłać dane i osiągać bardzo duże odległości przy niskich prędkościach transmisji danych. komunikacja i wysoka odporność na zakłócenia przy minimalnym zużyciu prądu.

LoRa Shield oparty na RFM95W jest przeznaczony do profesjonalnych aplikacji sieci bezprzewodowych czujników, takich jak systemy nawadniające, inteligentne pomiary, inteligentne miasta, wykrywanie smartfonów, automatyka budynków i tak dalej.

Korzystając z opatentowanej przez Hope RF techniki modulacji LoRa ™, LoRa Shield może osiągnąć czułość ponad -148dBm przy użyciu taniego kryształu i zestawienia materiałów. Wysoka czułość w połączeniu ze zintegrowanym wzmacniaczem mocy +20 dBm zapewnia wiodący w branży budżet łącza, dzięki czemu jest optymalny dla każdego zastosowania wymagającego zasięgu lub solidności. LoRa ™ zapewnia również znaczącą przewagę zarówno pod względem blokowania, jak i selektywności w porównaniu z konwencjonalnymi technikami modulacji, rozwiązując tradycyjny kompromis projektowy między zasięgiem, odpornością na zakłócenia i zużyciem energii.

Urządzenia te obsługują również tryby FSK wysokiej wydajności (G) dla systemów, w tym WMBus, IEEE802.15.4g. LoRa Shield zapewnia wyjątkowy szum fazowy, selektywność, liniowość odbiornika i IIP3 dla znacznie niższego zużycia prądu niż urządzenia konkurencyjne.

cechy

• Kompatybilny z płytą Arduino we / wy 3.3 V lub 5 V.
• Pasmo częstotliwości: 433 MHz
• Niskie zużycie energii

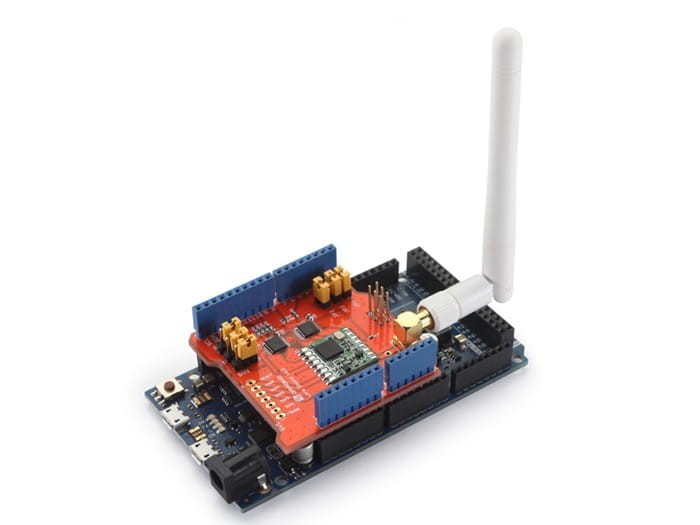

• Kompatybilny z Arduino Leonardo, Uno, Mega, DUE

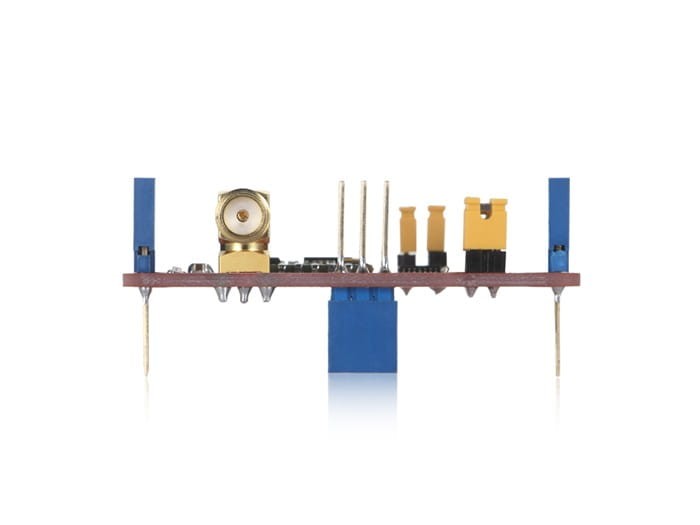

• Zewnętrzna antena przez złącze I-Pex

Specyfikacja

• Maksymalny budżet łącza 168 dB.

• +20 dBm - 100 mW constant RF output vs.

• +14 dBm high efficiency PA.
• Programmable bit rate up to 300 kbps.
• High sensitivity: down to -148 dBm.
• Bullet-proof front end: IIP3 = -12.5 dBm.
• Excellent blocking immunity.
• Low RX current of 10.3 mA, 200 nA register retention.
• Fully integrated synthesizer with a resolution of 61 Hz.
• FSK, GFSK, MSK, GMSK, LoRa™ and OOK modulation.
• Built-in bit synchronizer for clock recovery.
• Preamble detection.
• 127 dB Dynamic Range RSSI.
• Automatic RF Sense and CAD with ultra-fast AFC.
• Packet engine up to 256 bytes with CRC.
• Built-in temperature sensor and low battery indicator.

Part List

• 1 x LoRa Shield (support 433M frequency)

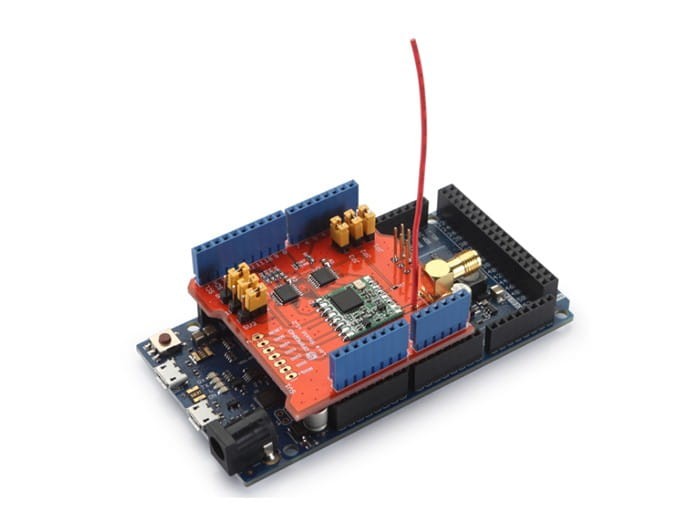

• 1 x Red line

Document

• User Manual
