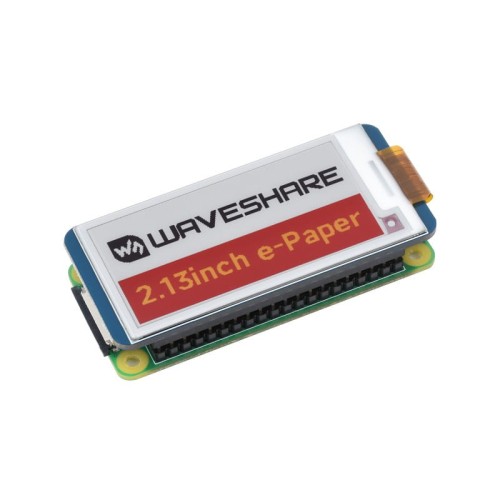

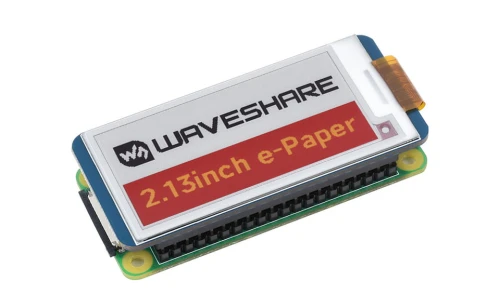

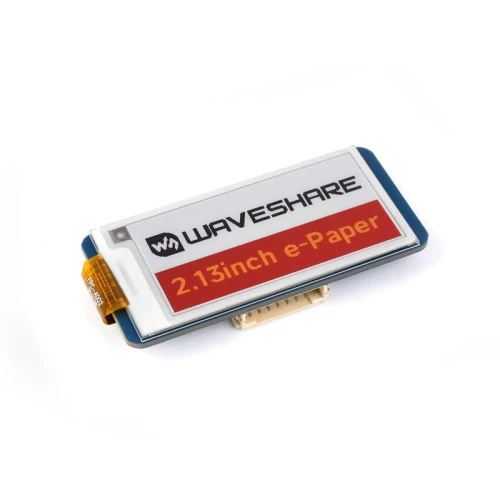

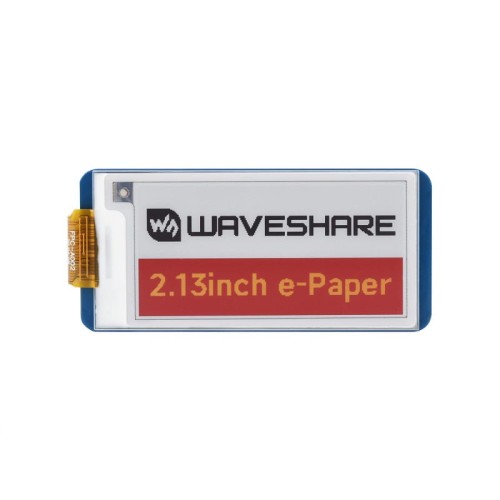

HAT Wyświetlacz E-Paper 2.13 cala (G) – 250x122, Czerwony/Żółty/Czarny/Biały, SPI
Nakładka HAT z wyświetlaczem e-Paper 2.13 cala (G) – charakteryzuje się niskim poborem mocy, szerokim kątem widzenia oraz efektem przypominającym papier, który nie wymaga zasilania do podtrzymania obrazu. Idealna do etykiet cenowych, oznaczeń na półkach, wskaźników przemysłowych i wielu innych zastosowań.
Najważniejsze cechy:
- Brak podświetlenia, zachowuje wyświetlaną treść przez długi czas nawet po odłączeniu zasilania
- Ultra niski pobór mocy, energia jest potrzebna głównie do odświeżania ekranu
- Interfejs SPI, do połączenia z innymi płytkami sterującymi takimi jak Raspberry Pi/Jetson Nano/Arduino/STM32, itp.
- Wbudowany translator napięć, kompatybilny z mikrokontrolerami 3.3V / 5V
- Dostępne zasoby deweloperskie online oraz instrukcja (przykłady dla Raspberry Pi/Jetson Nano/Arduino/STM32)

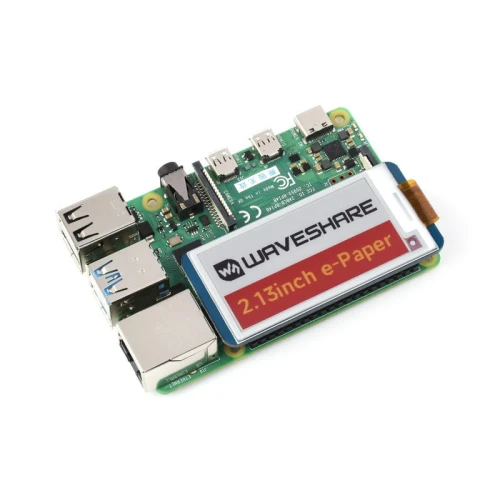

Standardowe złącze Raspberry Pi 40PIN GPIO
Kompatybilne z serią płytek Raspberry Pi oraz Jetson Nano.

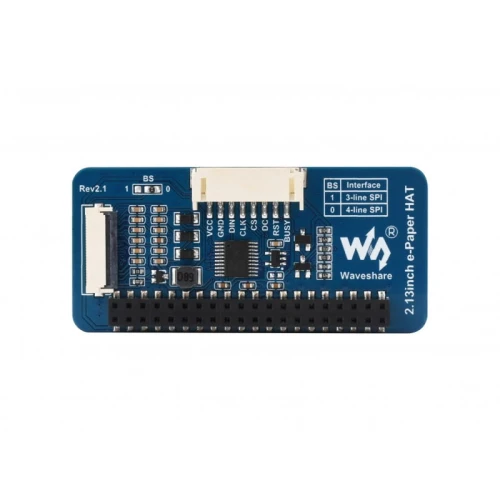

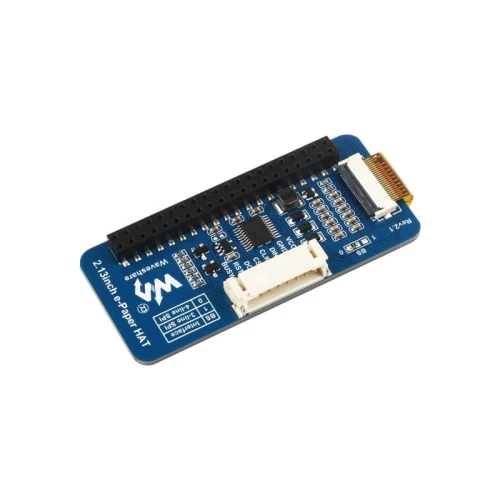

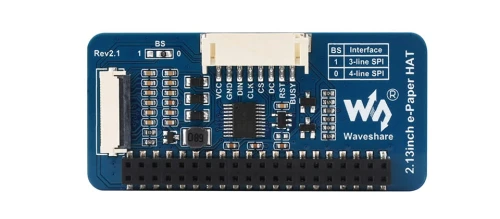

Wbudowany interfejs sterowania SPI
Do użytku z płytkami sterującymi takimi jak Arduino/STM32.
| PIN | Opis |
|---|---|
| VCC | Zasilanie (wejście 3.3V / 5V) |
| GND | Masa |
| DIN | Pin MOSI interfejsu SPI |
| SCLK | Pin SCK interfejsu SPI |
| CS | Wybór układu SPI (aktywny stan niski) |
| DC | Wybór Dane/Komenda (wysoki dla danych, niski dla komendy) |
| RST | Reset zewnętrzny (aktywny stan niski) |
| BUSY | Pin wyjściowy statusu zajętości |

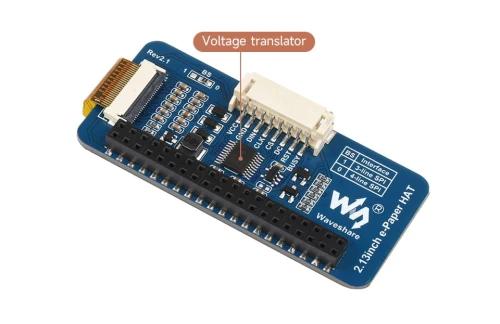

Wbudowany translator napięć
Kompatybilny z mikrokontrolerami pracującymi na napięciach 3.3V / 5V.
Wymiary zewnętrzne
Specyfikacja techniczna:
- Napięcie pracy: 3.3V/5V
- Interfejs: 3-przewodowy SPI, 4-przewodowy SPI
- Wymiary zewnętrzne: 65 × 30.2 mm
- Rozmiar wyświetlacza (aktywny obszar): 48.55 × 23.70 mm
- Rozmiar plamki: 0.1943 × 0.1942 mm
- Rozdzielczość: 250 × 122 pikseli
- Kolory wyświetlania: Czerwony/Żółty/Czarny/Biały
- Skala szarości: 2
- Czas pełnego odświeżenia: 25 s
- Moc odświeżania: 26.4 mW (typ.)
- Prąd czuwania:
- Kąt widzenia: >170°
- Waga: 0.016 kg
Zawartość zestawu
- Nakładka HAT E-Paper 2.13 cala (G) x1
- Przewód PH2.0 8Pin 20cm x1
Wiki: www.waveshare.com/wiki/2.13inch_e-Paper_HAT_(G)
