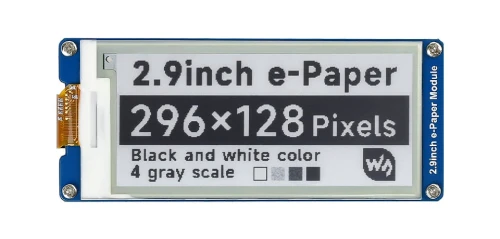

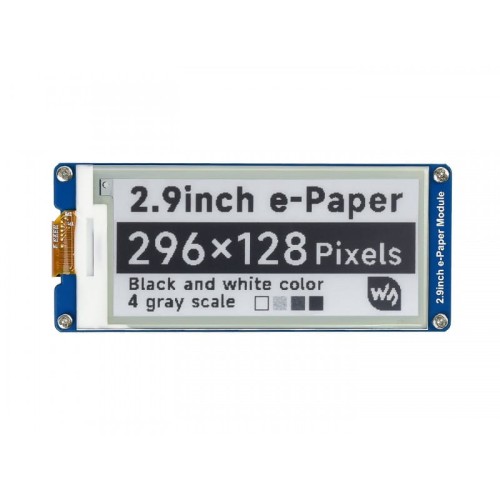

Moduł Wyświetlacza E-Ink 2.9 cala - 296x128, SPI, Czarno-Biały
Moduł wyświetlacza E-Ink o przekątnej 2.9 cala i rozdzielczości 296x128 pikseli. Wyposażony we wbudowany kontroler, komunikuje się za pomocą interfejsu SPI. Charakteryzuje się ultra niskim poborem mocy i zachowuje wyświetlany obraz nawet po odłączeniu zasilania, co czyni go idealnym rozwiązaniem do aplikacji wymagających energooszczędności.
Najważniejsze cechy:
- Brak wymaganego podświetlenia, wyświetlacz zachowuje ostatni obraz nawet po odłączeniu zasilania
- Ultra niski pobór prądu, zasilanie wymagane jest tylko w momencie zmiany obrazu
- Rozdzielczość: 296 × 128 pikseli
- Kolor wyświetlania: czarne piksele, białe tło
- Interfejs SPI, umożliwiający łatwe podłączenie do płytek takich jak Raspberry Pi, Arduino, Nucleo, STM32 itp.
- Dostępne przykłady obsługi i biblioteki dla Raspberry Pi, Arduino, STM32

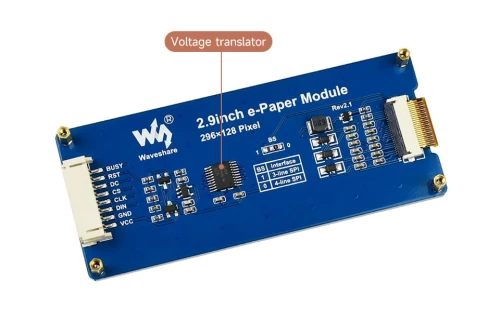

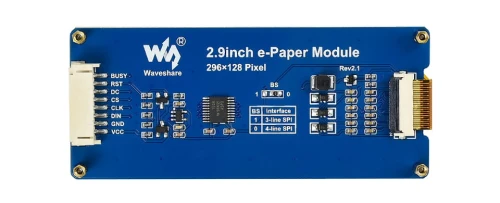

Interfejs SPI i Opis Wyprowadzeń
Moduł komunikuje się za pomocą interfejsu SPI. Poniżej znajduje się opis wyprowadzeń:
| PIN | OPIS |
|---|---|
| VCC | Zasilanie (3.3V) |
| GND | Masa |
| DIN | Pin MOSI interfejsu SPI |
| CLK | Pin SCK interfejsu SPI |
| CS | Wybór układu SPI (aktywny w stanie niskim) |
| DC | Wybór Dane/Komenda (wysoki dla danych, niski dla komend) |
| RST | Reset zewnętrzny (aktywny w stanie niskim) |
| BUSY | Wyjście statusu zajętości (aktywny w stanie wysokim) |
Wymiary zewnętrzne
Dokładne wymiary modułu ułatwiają integrację w projekcie.
Specyfikacja techniczna:
- Napięcie zasilania: 3.3V
- Interfejs: 3-przewodowy SPI, 4-przewodowy SPI
- Wymiary zewnętrzne: 89.5 mm × 38 mm
- Wymiary wyświetlacza (aktywny obszar): 66.89 mm × 29.05 mm
- Rozmiar punktu: 0.138 × 0.138 mm
- Rozdzielczość: 296 × 128 pikseli
- Kolor wyświetlania: czarne piksele, białe tło
- Poziomy szarości: 2
- Moc pobierana podczas odświeżania: 26.4 mW (typowo)
- Moc pobierana w trybie standby:
- Kąt widzenia: >170°
Zawartość zestawu
- Wyświetlacz E-Ink 2.9 cala, czarno-biały x1
- Przewody połączeniowe x1
Wiki: 2.9inch_e-Paper_Module
