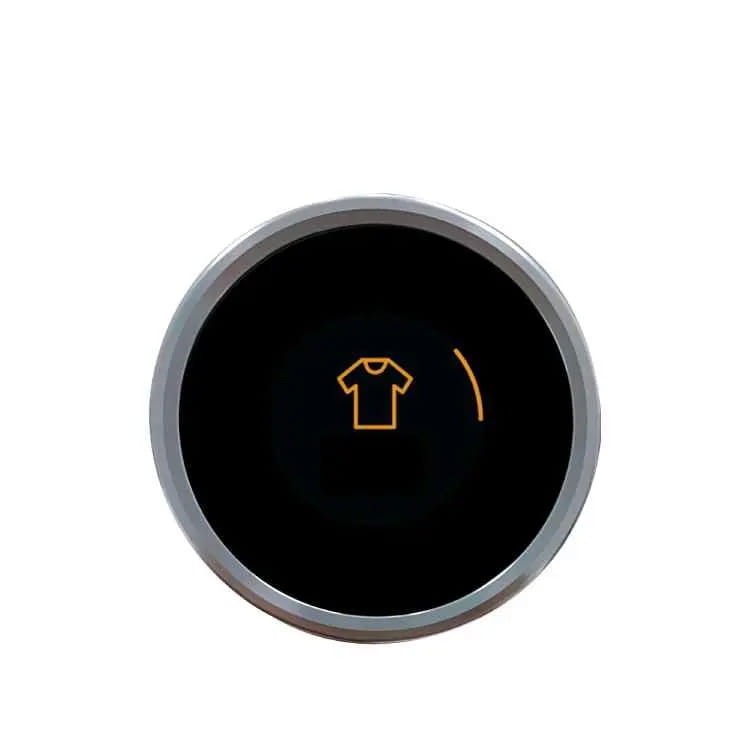

LCD 1.54"240x240 okrągły ekran obrotowy DWIN HMI DMG24240C015_13WN

  • nowość
Dostępność:: 3
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 140,00 zł 140.00
Cena netto: 113,82 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 5
Producent: DWIN
Kod produktu: DMG24240C015_13WN
Pin It

Opis

Uniwersalny moduł HMI z okrągłym wyświetlaczem 1.54" średnica 26.8mm oraz pokrętłem służącym do sterowania .



Cechy DMG24240C015_13WN:

  • Oparty na T5L0 z systemem DGUS II
  • 1.54" IPS-TFT-LCD,18-bit, 262K kolorów, 240*240 pixel
  • Brak panelu dotykowego
  • Interfejs: TTL/CMOS interface,6Pin_2.0mm









Specyfikacja DMG24240C015_13WN



Interfejs:

  • Baudrate: 3150~3225600bps, Typ. 115200bps
  • Napięcie wyjściowe:
    Output 1, Iout =1mA 3.0~3.3
    Output 0, Iout = -1mA 0.0~0.3
  • Napięcie wejściowe(RXD):
    Input 1, Iin = 1mA;2.4-5.0V,
    Input 0, Iin = -1mA;0~0.5V
  • Tryb pracy:
    UART4: ON=TTL/CMOS; OFF=RS232
  • Złącza użytkownika:

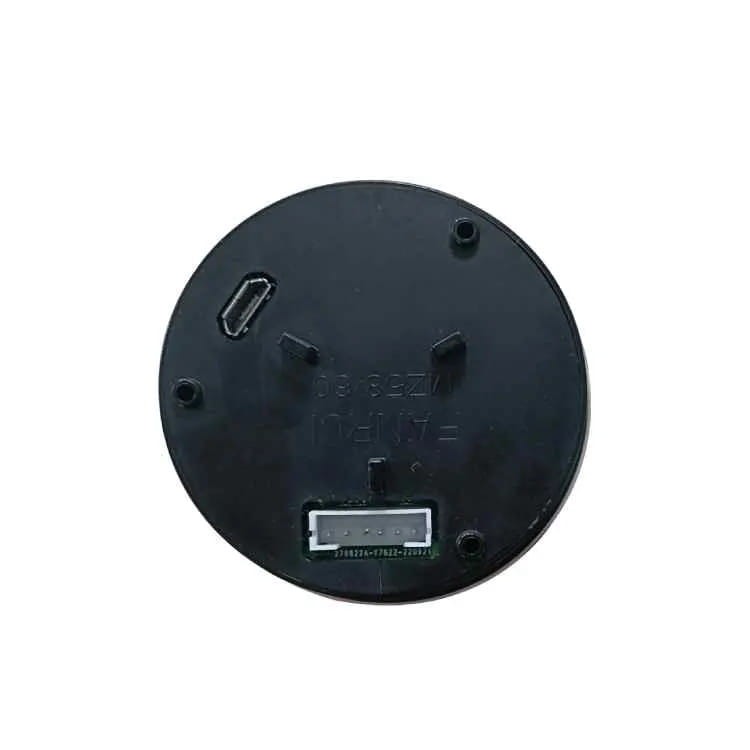

    - 6Pin_2.0mm FCC, zatrzaskiwane dla zasilania oraz komunikacji, prędkość: 12KByte/s
  • Pamięć Flash: 32MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
  • Wbudowany Głośnik moc 2W
  • Interfejs kart SD: brak, wymagany jest dodatkowy adapter 154-SDK
  • Interfejs PGT05: do aktualizacji DGUS kernel



 Wyświetlacz:

  • Ilość kolorów: 18bit, 262K
  • LCD Typ: IPS
  • Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
  • Rozdzielczość 480×480
  • Średnica wyświetlacza 26.8mm
  • Podświetlanie LED



Zasilanie:

  • Napięcie zasilania: 4.5~5.5V, zalecane 5V
  • Pobór prądu z włączonym podświetlaniem: VCC = +5V, 62mA

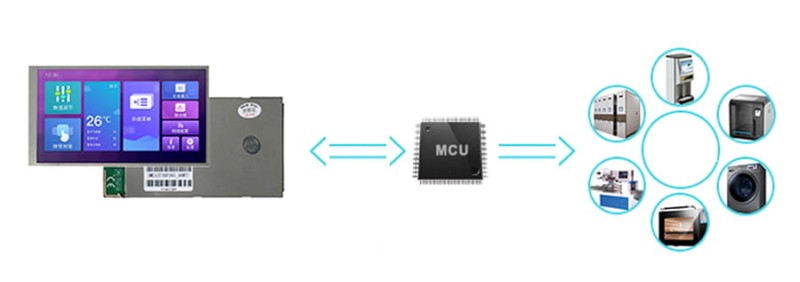

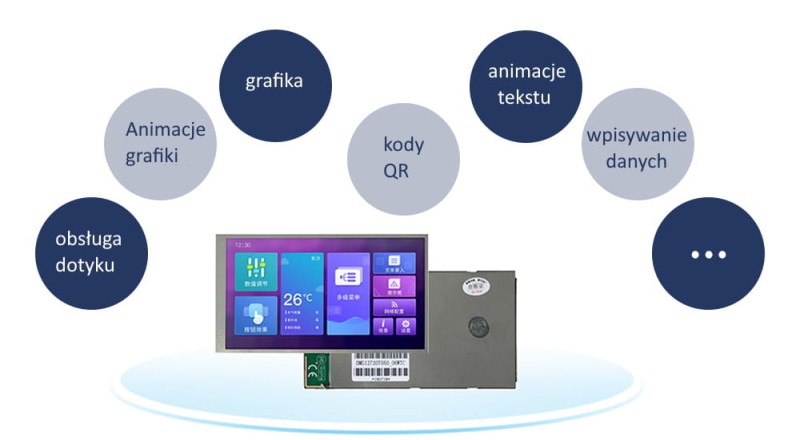

Działanie wyświetlacza









Zestaw zawiera:

  • DMG24240C015_13WN LCD 1.54" 240x240 DWIN HMI

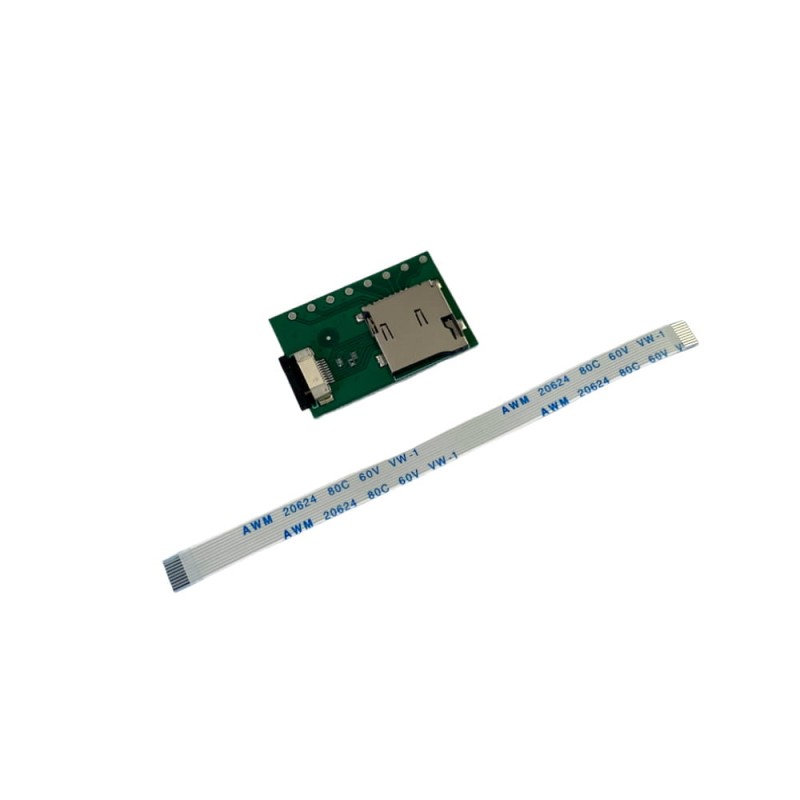

  • Adapter 154-SDK

Nota katalogowa:

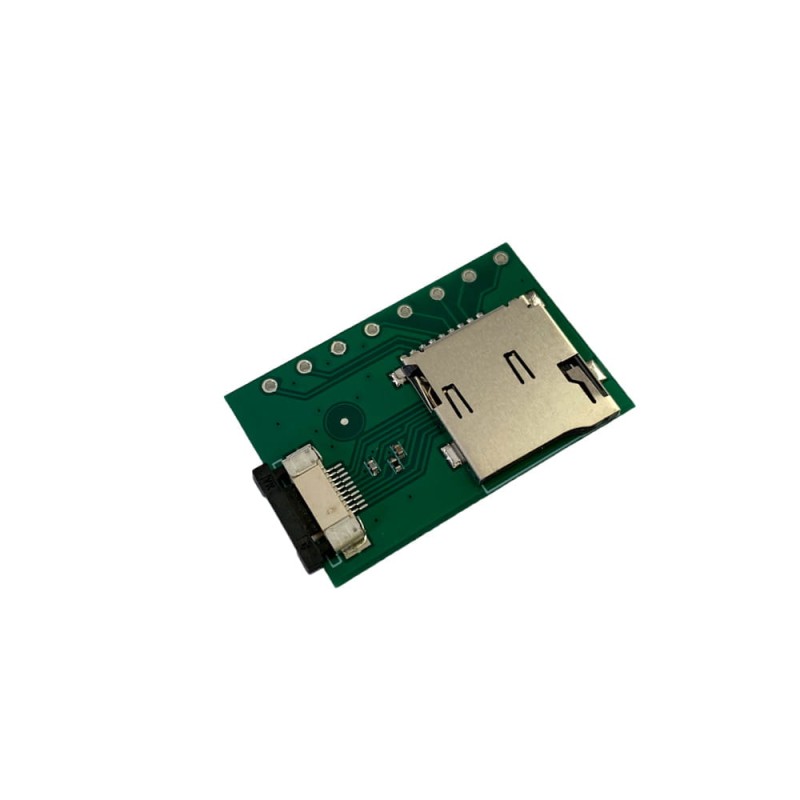

Wyświetlacz nie posiada wbudowanego gniazda kard SD, programowanie możliwe jest za pomocą adaptera 154-SDK, który znajduje się w zestawie.





 Tutorial



Dane techniczne

Przekątna 1.54"
Rozdzielczość 240x240
Panel dotykowy brak
Typ LCD IPS
Obudowa tak
Przeznaczenie Commercial Grade
UART tak
RS232 tak
RS485 nie
CAN nie
RTC nie
FSK bus interface nie
