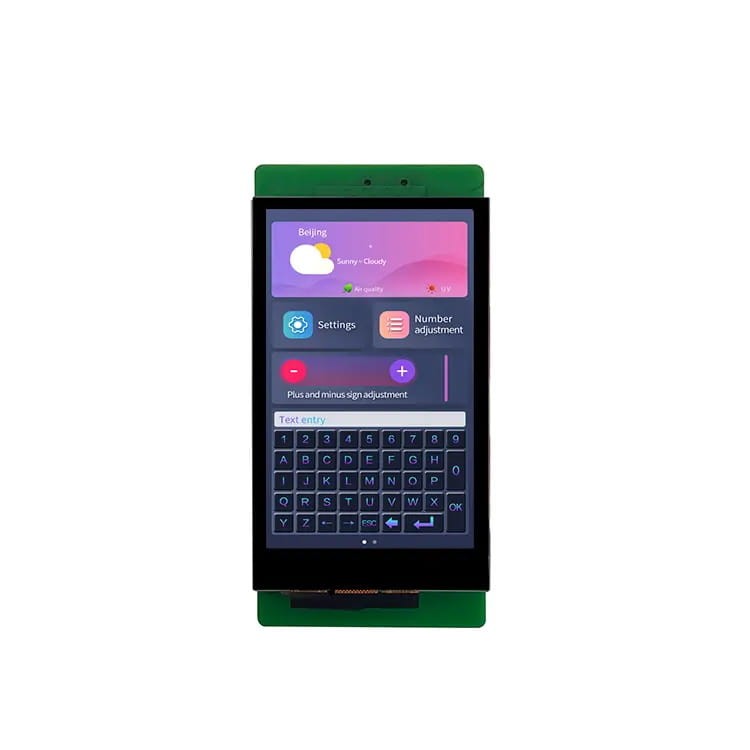

LCD 3.5" 480x800 pojemnościowy panel dotykowy DWIN HMI

Dostępność:: >10
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 228,00 zł 228.00
Cena netto: 185,37 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 0
Producent: DWIN
Kod produktu: DMG80480T035_01WTC
Pin It

Opis

Uniwersalny moduł HMI z wyświetlaczem 3.5" oraz panelem dotykowym pojemnościowym.



Cechy DMG80480T035_01WTC:

  • Oparty na T5L z systemem DGUS II
  • 3.5" IPS-TFT-LCD, 262K Kolorów 480×800 Pixel
  • Obszar aktywny wyś. 75.60mm (W)×45.36mm (H)
  • Jasność: 230nit
  • Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
  • Pojemnościowy dotyk
  • Interfejs: TTL/CMOS interface,10Pin_1.0mm





Zasada działania wyświetlaczy DWIN HMI



Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

Specyfikacja DMG80480T035_01WTC



Interfejs:

  • Baudrate: 3150~3225600bps, Typ. 115200bps
  • Napięcie wyjściowe:
    Output 1, Iout =1mA 3.0~3.3
    Output 0, Iout = -1mA 0.0~0.3
  • Napięcie wejściowe(RXD):
    Input 1, Iin = 1mA;2.4-5.0V,
    Input 0, Iin = -1mA;0~0.5V
  • Tryb pracy:
    UART2: N81
    UART4: N81/E81/O81/N82 4 (konfigurowalne programowo)
  • Złącza użytkownika:
    - 10Pin_1.0mm, zatrzaskiwane dla zasilania oraz komunikacji, prędkość: 12KByte/s
  • Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
  • Buzzer: 3V pasywny, moc <1W
  • Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
  • Interfejs PGT05: do aktualizacji DGUS kernel



 Wyświetlacz:

  • Ilość kolorów: 262K Kolorów
  • LCD Typ: IPS-TFT-LCD
  • Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
  • Rozdzielczość: 480x800
  • Obszar aktywny: 75.60mm (W)×45.36mm (H)
  • Podświetlanie LED
  • Jasność:  230nit

Panel dotykowy:

  • Typ: CTP (Pojemnościowy panel dotykowy)
  • Struktura: G+G structure with surface cover of Asahi tempered glass
  • Tryb dotyku: wspiera dotyk oraz przeciągnięcie
  • Twardość powierzchni: 6H
  • Przepuszczalność światła: Ponad 90%

Zasilanie:

  • Napięcie zasilania: 4.5~5.5V
  • Pobór prądu z włączonym podświetlaniem: VCC = +5V, 180mA
  • Pobór prądu z wyłączonym podświetlaniem: VCC = +5V, 85mA

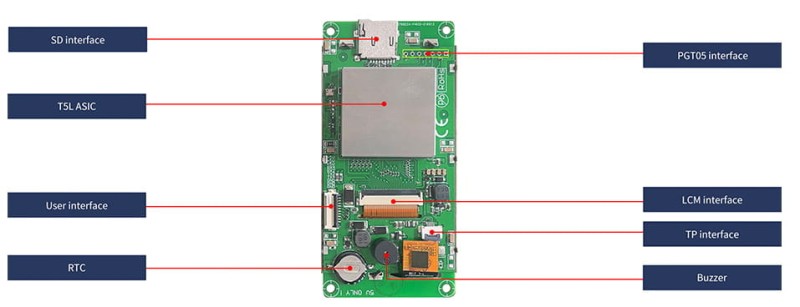

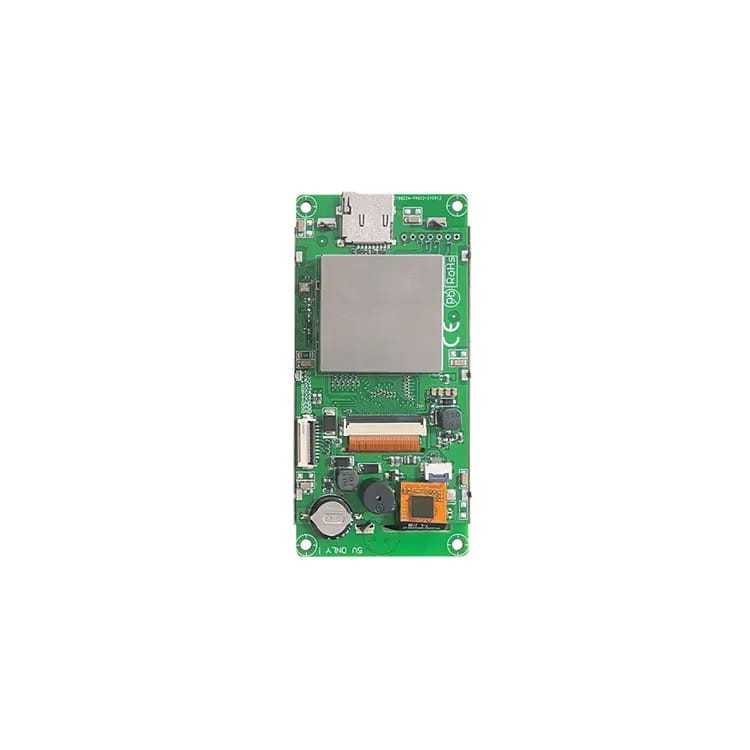

DMG80480T035-01WTC



Działanie wyświetlacza

w wersji z rezystancyjnym panelem dotykowym







Zestaw zawiera:

  • DMG80480T035_01WTC 3.5" 480x800 pojemnościowy panel dotykowy DWIN HMI





Zalecane akcesoria



















Dane techniczne

Przekątna 3.5"
Rozdzielczość 480x800
Panel dotykowy pojemnościowy
Typ LCD IPS
Obudowa nie
UART tak
RS232 tak
RS485 nie
CAN nie
RTC tak
