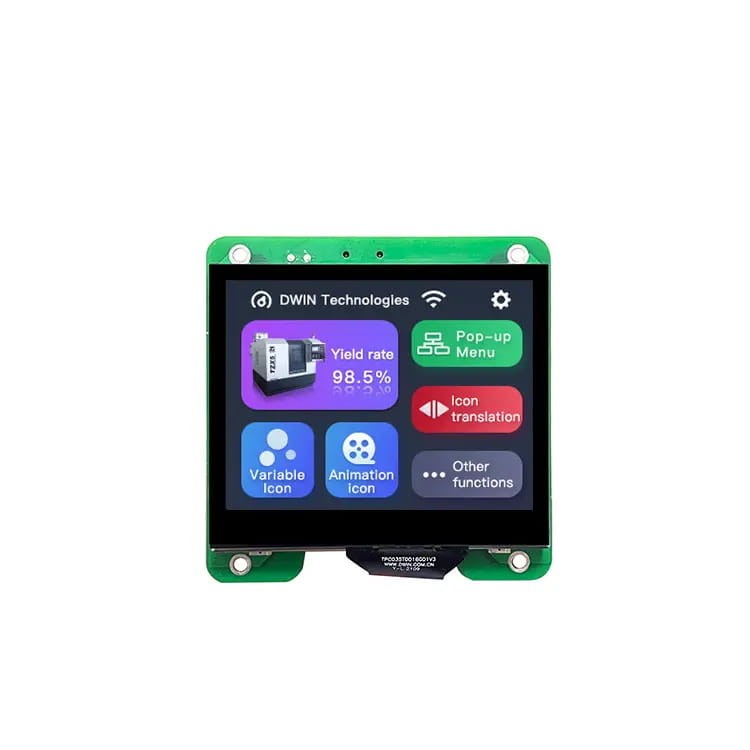

LCD 3.5" 640x480 pojemnościowy panel dotykowy DWIN HMI

Cena:: 286,00 zł
zawiera 23% VAT, bez kosztów dostawy
286.00
ilość szt.

towar niedostępny

Producent: DWIN
Kod produktu: DMG64480T035_01WTC

Opis

Uniwersalny moduł HMI z wyświetlaczem 3.5" oraz panelem dotykowym pojemnościowym.



Cechy DMG32240T035_01WTC:

  • Oparty na T5L0 z systemem DGUS II
  • 3.5" IPS-TFT-LCD,262K Kolorów, 320*240 pixeli
  • Wysokie kąty widzenia: 85°/85°/85°/85°(L/R/U/D)
  • Pojemnościowy dotyk
  • Interfejs: TTL/CMOS interface,10Pin_1.0mm





Zasada działania wyświetlaczy DWIN HMI



Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

Specyfikacja DMG64480T035_01WTC



Interfejs:

  • Baudrate: 3150~3225600bps, Typ. 115200bps
  • Dopuszczalne napięcia TTL: 3.3-5V
  • Tryb pracy:
    UART2: N81 TTL/RS232
    UART4: N81/E81/O81/N82 4 TTL/RS232

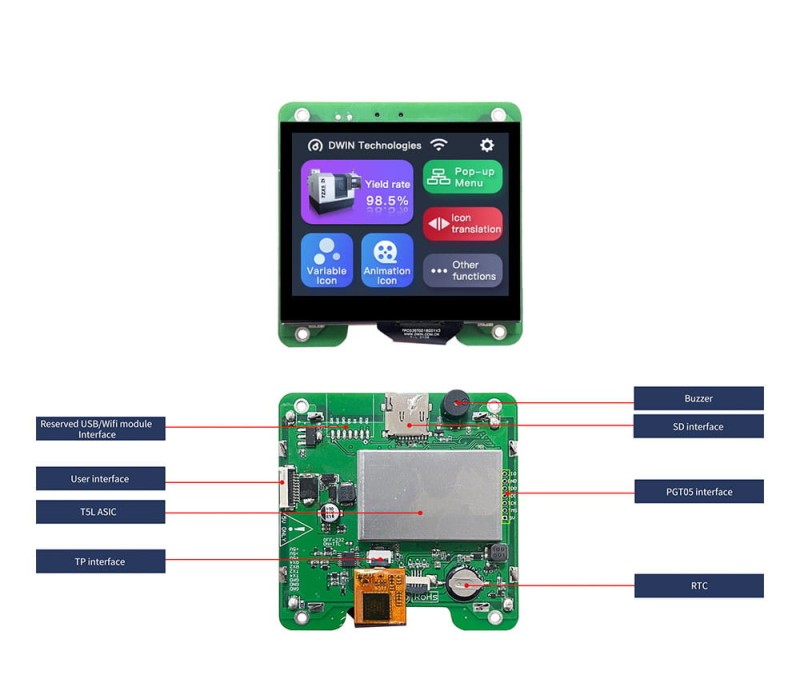

  • Złącza użytkownika:
    - 10Pin_1.0mm, zatrzaskiwane dla zasilania oraz komunikacji, prędkość: 12KByte/s
  • Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
  • Buzzer: 3V pasywny, moc <1W
  • Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
  • Interfejs PGT05: do aktualizacji DGUS kernel



 Wyświetlacz:

  • Ilość kolorów: 18-bit 6R6G6B
  • LCD Typ: IPS
  • Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
  • Obszar wyświetlania: 70.1mm (W)×52.6mm (H)
  • Rozdzielczość 640x480
  • Podświetlanie LED
  • Jasność:  250nit

Panel dotykowy:

  • Typ: CTP (Pojemnościowy panel dotykowy)
  • Struktura: G+G structure with surface cover of Asahi tempered glass
  • Tryb dotyku: wspiera dotyk oraz przeciągnięcie
  • Twardość powierzchni: 9H
  • Przepuszczalność światła: Ponad 90%

Zasilanie:

  • Napięcie zasilania: 4.5~5.5V
  • Pobór prądu z włączonym podświetlaniem: VCC = +5V, 360mA
  • Pobór prądu z wyłączonym podświetlaniem: VCC = +5V, 120mA



Zestaw zawiera:

  • DMG64480T035_01WTC











Pliki do pobrania::

Szczegóły Szczegóły

Przekątna 3.5"
Rozdzielczość 640x480
Panel dotykowy pojemnościowy
Typ LCD IPS
Obudowa nie
Przeznaczenie --------------------
UART tak
RS232 tak
RS485 nie
CAN nie
RTC nie
FSK bus interface nie
Odtwarzanie Video nie
Szczegóły
