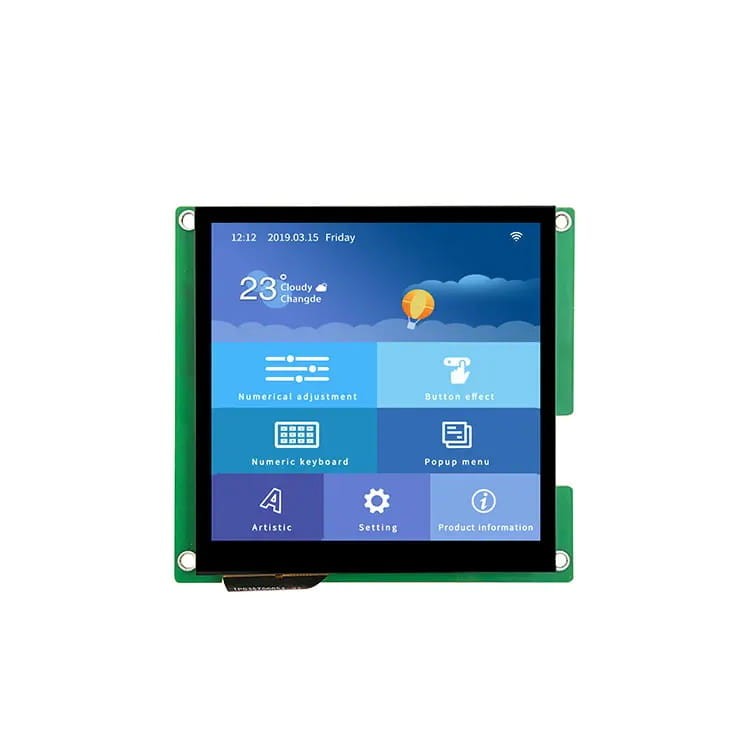

LCD 4.0" 480x480 pojemnościowy panel dotykowy DWIN HMI DMG48480T040_01WTC
towar niedostępny
Opis
Uniwersalny moduł HMI z wyświetlaczem 4.0" oraz panelem dotykowym pojemnościowym.
Cechy DMG48480T040_01WTC:
- Oparty na T5L0 z systemem DGUS II
- 4.0" IPS-TFT-LCD,18-bit, 480*480 pixel
- Wysokie kąty widzenia: 85°/85°/85°/85°(L/R/U/D)
- Pojemnościowy dotyk
- Interfejs: TTL/CMOS interface,8Pin_2.0mm FCC

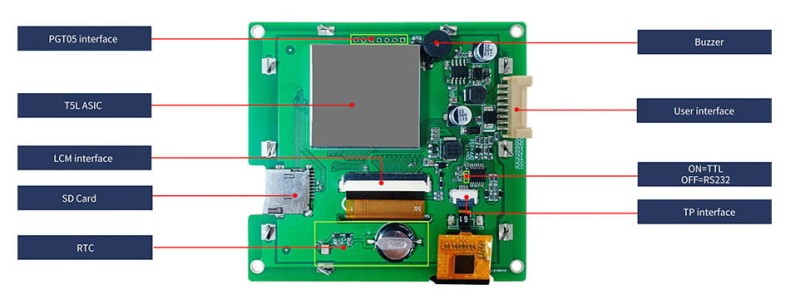

Specyfikacja DMG48480T040_01WTC
Interfejs:
- Baudrate: 3150~3225600bps, Typ. 115200bps
- Napięcie wyjściowe:
Output 1, Iout =1mA 3.0~3.3
Output 0, Iout = -1mA 0.0~0.3 - Napięcie wejściowe(RXD):
Input 1, Iin = 1mA;2.4-5.0V,
Input 0, Iin = -1mA;0~0.5V - Tryb pracy:
UART2: ON=TTL/CMOS; OFF=RS232
UART4: ON=TTL/CMOS; OFF=RS232 - Złącza użytkownika:
- 8Pin_2.0mm FCC, zatrzaskiwane dla zasilania oraz komunikacji, prędkość: 12KByte/s - Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
- Wbudowany Głośnik moc 2W
- Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
- Interfejs PGT05: do aktualizacji DGUS kernel
Wyświetlacz:
- Ilość kolorów: 18bit
- LCD Typ: IPS
- Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
- Rozdzielczość 480×480
- Podświetlanie LED
- Jasność: 270nit
Panel dotykowy:
- Typ: CTP (Pojemnościowy panel dotykowy)
- Struktura: G+G structure with surface cover of Asahi tempered glass
- Tryb dotyku: wspiera dotyk oraz przeciągnięcie
- Twardość powierzchni: 6H
- Przepuszczalność światła: Ponad 90%
Zasilanie:
- Napięcie zasilania: 6~36V, zalecane 12V
- Pobór prądu z włączonym podświetlaniem: VCC = +12V, 135mA
- Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 55mA

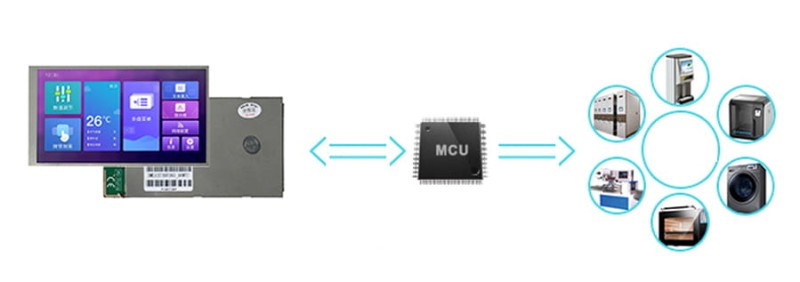

Działanie wyświetlacza
Zestaw zawiera:
- DMG48480T040_01WTC LCD 4.0" 480x480 pojemnościowy panel dotykowy DWIN HMI
Nota katalogowa:

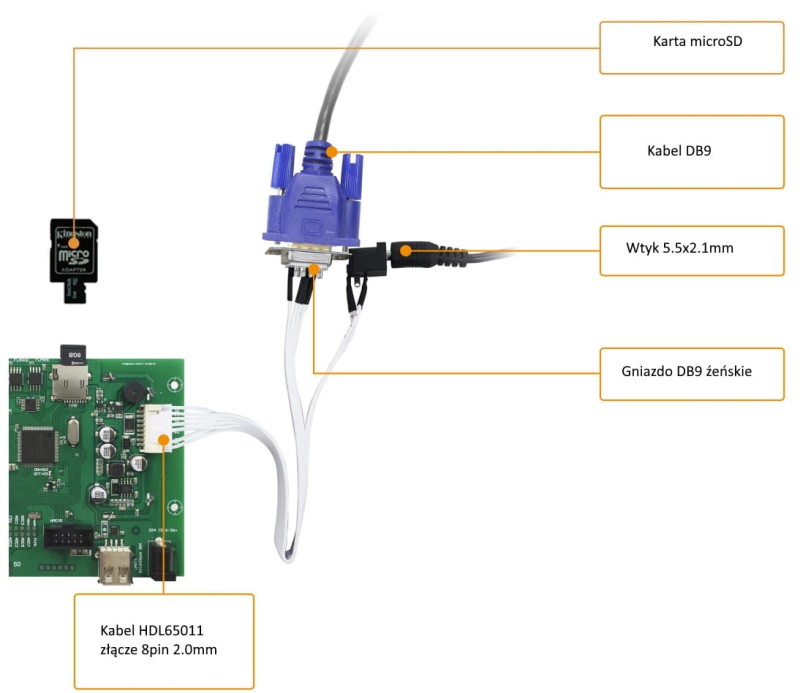

Zalecane akcesoria
