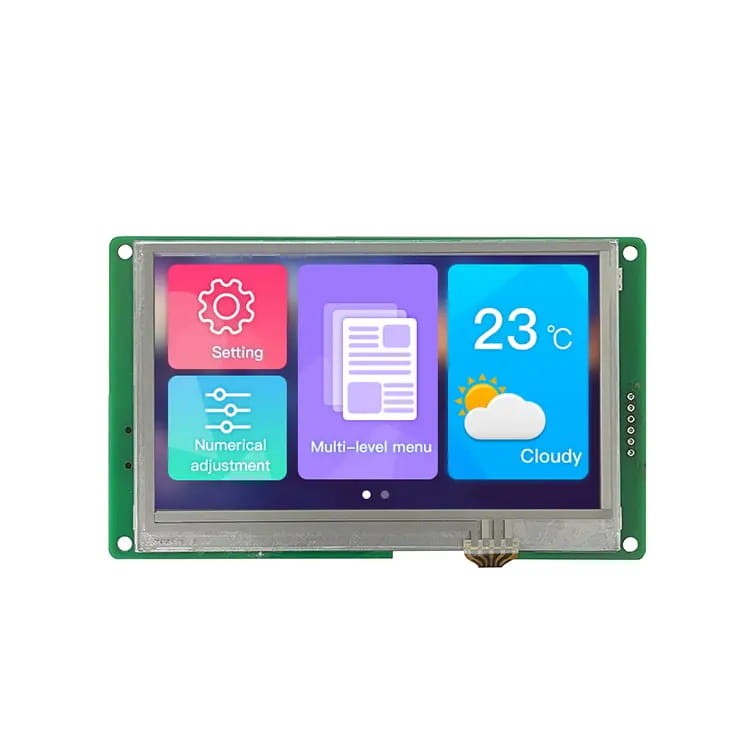

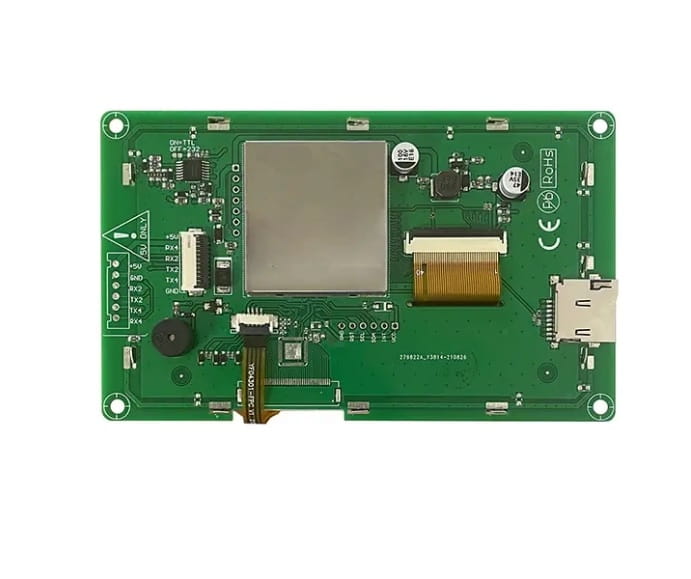

LCD 4.3" 480x270 rezystancyjny panel dotykowy DWIN HMI DMG48270C043_05WTR

Cena:: 75,00 zł
zawiera 23% VAT, bez kosztów dostawy
75.00
ilość szt.

towar niedostępny

Producent: DWIN
Kod produktu: DMG48270C043-05WTR

Opis

Uniwersalny moduł HMI z wyświetlaczem 4.3" oraz panelem dotykowym rezystancyjnym.



Cechy DMG48270C043-05WTR:

  • Oparty na T5L0, z systemem DGUS II
  • 4,3 cala, rozdzielczość 480*272 pikseli, 262 tys. kolorów, TN-TFT-LCD, normalny kąt widzenia.
  • Rezystancyjny dotyk
  • 8 MB pamięci
  • Przewód połączeniowy FCC 10Pin1.0mm, interfejs RS 232
  • Inteligentny wyświetlacz HMI do zastosowań komercyjnych
  • Z GUI graficznym, dwurdzeniowym procesorem





Zasada działania wyświetlaczy DWIN HMI



Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

Specyfikacja DMG48270C043-05WTR



Interfejs:

  • Baudrate: 3150~3225600bps, Typ. 115200bps
  • Napięcie wyjściowe:
    Output 1, Iout =-4mA 2.7~3.2
    Output 0, Iout = 4mA 0.1~0.4
  • Napięcie wejściowe(RXD):
    Input 1, Iin = 1mA;2.4-5.5V,
    Input 0, Iin = -1mA;0~1.0V
  • Tryb pracy:
    UART2: N81
    UART4: N81/E81/O81/N82 4 (konfigurowalne programowo)
  • Złącza użytkownika:
    - 10Pin_1.0mm, zatrzaskiwane dla zasilania oraz komunikacji, prędkość: 12KByte/s
    - Miejsce na wlutowanie listwy goldpin
  • Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
  • Buzzer: 3V pasywny, moc <1W
  • Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
  • Interfejs PGT05: do aktualizacji DGUS kernel



 Wyświetlacz:

  • Ilość kolorów: 18-bit 6R6G6B
  • LCD Typ TV-TN, TFT LCD
  • Kąty widzenia: 70°/70°/40°/30° (L/R/U/D)
  • Obszar wyświetlania 95.04mm (W) ×53.86mm (H)
  • Rozdzielczość 480×272
  • Podświetlanie LED
  • Jasność:  250nit

Panel dotykowy:

  • Typ: RTP (Rezystancyjny panel dotykowy)
  • Struktura: ITO film + ITO glass
  • Tryb dotyku: wspiera dotyk oraz przeciągnięcie
  • Twardość powierzchni: 3H
  • Przepuszczalność światła: Ponad 80%

Zasilanie:

  • Napięcie zasilania: 4.5~5.5V
  • Pobór prądu z włączonym podświetlaniem: VCC = +5V, 200mA
  • Pobór prądu z wyłączonym podświetlaniem: VCC = +5V, 70mA



Zestaw zawiera:

  • DMG48270C043-05WTR LCD 4.3" 480x270 rezystancyjny panel dotykowy DWIN HMI















Pliki do pobrania::

Szczegóły Szczegóły

Przekątna 4.3"
Rozdzielczość 480x270
Panel dotykowy rezystancyjny
Typ LCD TN
Obudowa nie
Przeznaczenie --------------------
UART tak
RS232 tak
RS485 nie
CAN nie
RTC nie
FSK bus interface nie
Odtwarzanie Video nie
