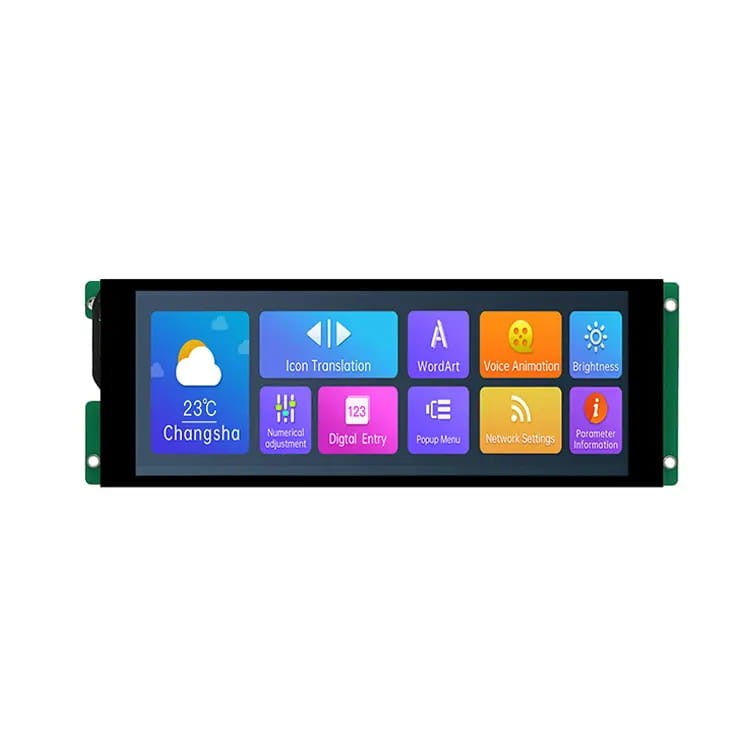

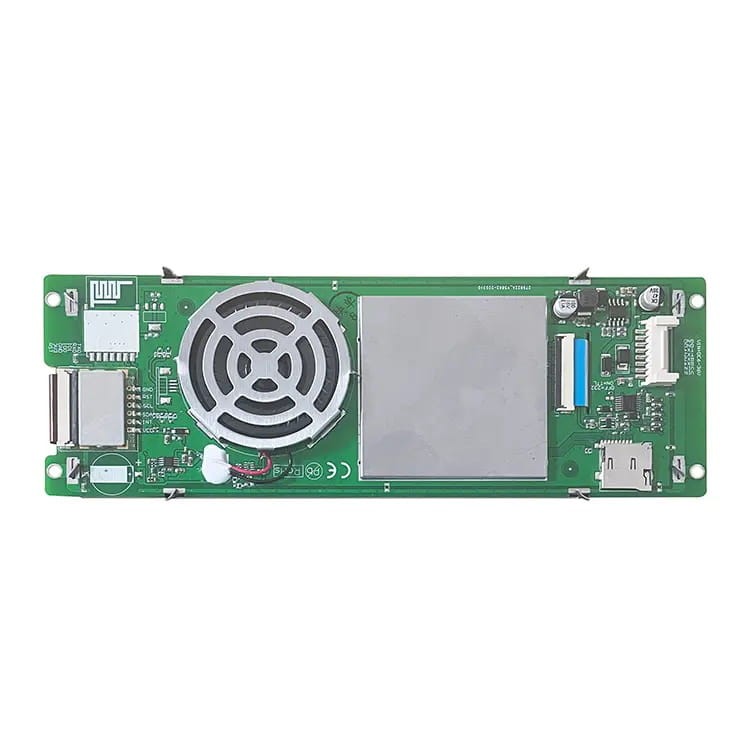

LCD 6.8" 1280x480 pojemnościowy panel dotykowy DWIN HMI

Dostępność:: >5
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 340,00 zł 340.00
Cena netto: 276,42 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 0
Producent: DWIN
Kod produktu: DMG12480C068_03WTC
Pin It

Opis

Uniwersalny moduł HMI z wyświetlaczem 6.8" oraz panelem dotykowym pojemnościowym.



Cechy DMG12480C068_03WTC:

  • Oparty na T5L z systemem DGUS II
  • 6.8" IPS-TFT-LCD,16.7M Kolorów ,24-bit, 1280*480 pixel
  • Wysokie kąty widzenia: 85°/85°/85°/85°(L/R/U/D)
  • Pojemnościowy dotyk
  • Interfejs: TTL/CMOS interface,8Pin_2.0mm FCC





Zasada działania wyświetlaczy DWIN HMI



Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

Specyfikacja DMG12480C068_03WTC



Interfejs:

  • Baudrate: 3150~3225600bps, Typ. 115200bps
  • Napięcie wyjściowe:
    Output 1, Iout =1mA 3.0~3.3
    Output 0, Iout = -1mA 0.0~0.3
  • Napięcie wejściowe(RXD):
    Input 1, Iin = 1mA;2.4-5.0V,
    Input 0, Iin = -1mA;0~0.5V
  • Tryb pracy:
    UART2: N81
    UART4: N81/E81/O81/N82 4 (konfigurowalne programowo)
  • Złącza użytkownika:
    - 10Pin_1.0mm, zatrzaskiwane dla zasilania oraz komunikacji, prędkość: 12KByte/s
  • Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
  • Wbudowany Głośnik moc 2W
  • Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
  • Interfejs PGT05: do aktualizacji DGUS kernel



 Wyświetlacz:

  • Ilość kolorów: 16.7M(16777216)
  • LCD Typ: IPS
  • Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
  • Rozdzielczość 1280×480
  • Podświetlanie LED
  • Jasność:  250nit

Panel dotykowy:

  • Typ: CTP (Pojemnościowy panel dotykowy)
  • Struktura: G+G structure with surface cover of Asahi tempered glass
  • Tryb dotyku: wspiera dotyk oraz przeciągnięcie
  • Twardość powierzchni: 6H
  • Przepuszczalność światła: Ponad 90%

Zasilanie:

  • Napięcie zasilania: 7~36V, zalecane 12V
  • Pobór prądu z włączonym podświetlaniem: VCC = +12V, 200mA
  • Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 100mA



Działanie wyświetlacza

Zestaw zawiera:

  • DMG12480C068_03WTC LCD 6.8" 1280x480 pojemnościowy panel dotykowy DWIN HMI

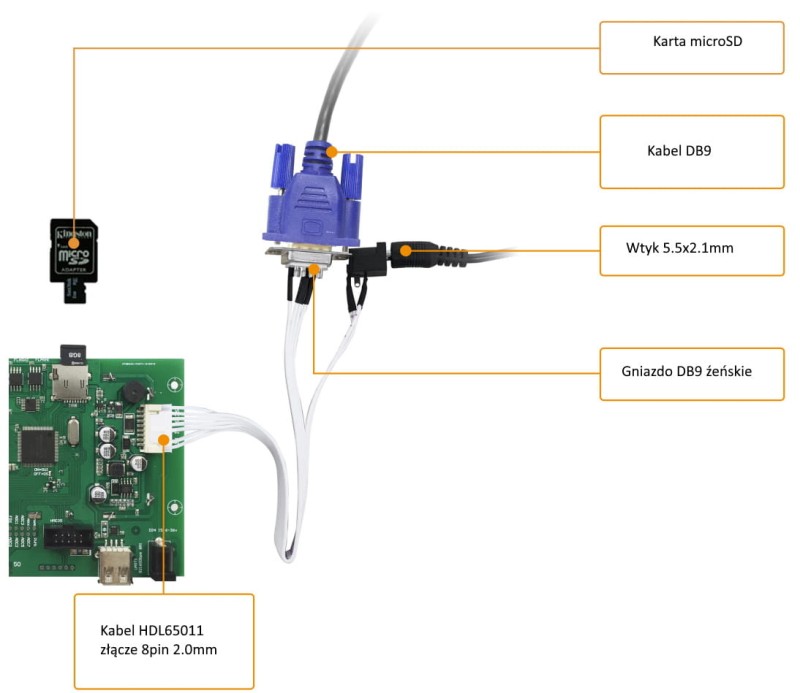

Zalecane akcesoria

















Dane techniczne

Przekątna 6.8"
Rozdzielczość 1280x480
Panel dotykowy pojemnościowy
Typ LCD IPS
Obudowa nie
UART tak
RS232 tak
RS485 nie
CAN nie
RTC nie
