Moduł Ethernet z W5500 SPI

Dostępność:: brak towaru
Cena:: 32,00 zł 32.00
Cena netto: 26,02 zł
ilość szt.
dodaj do przechowalni

Opis

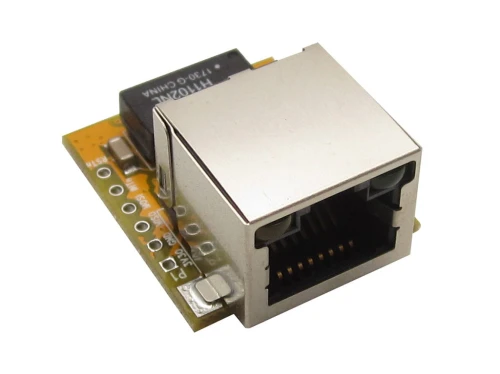

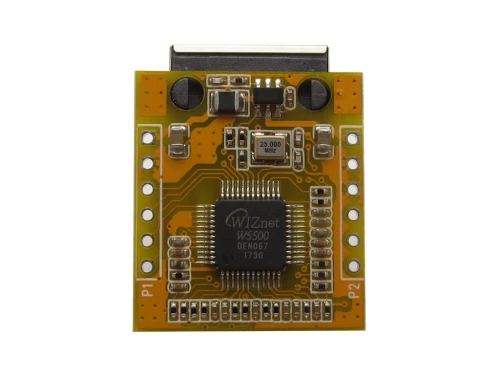

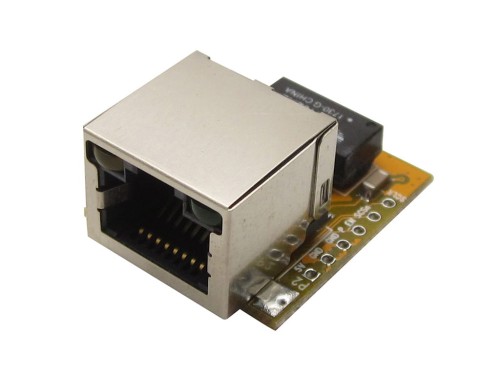

Moduł ethernet, oparty na układzie W5500. Układ W5500  - sprzętowy kontroler ethernet TCP / IP,
który umożliwia łatwe połączenie internetowe dla systemów wbudowanych wykorzystując magistralę (Serial Peripheral Interface).
W5500 najbardziej odpowiada użytkownikom potrzebującym stabilnej łączności internetowej, wykorzystując jeden układ do implementacji stosu TCP / IP, 10/100 Ethernet MAC i PHY.
W5500 używa wewnętrznego bufora o pojemności 32 kilobajtów jako swojej pamięci danych.
Korzystając z W5500, użytkownicy mogą implementować aplikacje Ethernet, których potrzebują, korzystając z prostego programu do obsługi gniazd, zamiast obsługi złożonego kontrolera Ethernet.
Możliwe jest jednoczesne korzystanie z 8 niezależnych gniazd sprzętowych. Interfejs SPI (Serial Peripheral Interface) zapewnia łatwą integrację z zewnętrznym MCU.
W5500 SPI obsługuje prędkość 80 MHz i nowy wydajny protokół SPI, dzięki czemu użytkownicy mogą realizować szybką komunikację sieciową. Aby zmniejszyć zużycie energii przez system, W5500 zapewnia WOL (Wake on LAN) i tryb wyłączenia.



Możliwości układu:

  • Obsługa protokołów TCP/IP : TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
  • Możliwe podłączenie do 8 klientów jednocześnie
  • Obsługa Power down mode
  • Obsługa Wake on LAN over UDP
  • Obsługa High Speed Serial Peripheral Interface(SPI MODE 0, 3)
  • Wewnętrzna pamięć 32Kbytes dla buforów Tx/Rx
  • 10BaseT/100BaseTX Ethernet PHY embedded
  • Obsługa Auto Negotiation (Full and half duplex, 10 and 100-based)
  • Not support IP Fragmentation
  • Napięcie pracy 3.3V z dopuszczalnym napięciem  5V na liniach I/O
  • Diody LED na wyjściach (Full/Half duplex, Link, Speed, Active)

Specyfikacja modułu:

  • wymiary modułu: 23mm x 26mm
  • napięcie zasilania: 3.3v lub 5v - 12v DC,
    - w przypadku zasilania modułu napięciem 3.3V napięcie podłączamy do wejścia (P1 Pin 1)
       wejście 5V (P2 pin 1) ma pozostać nie podłączone
    - w przypadku zasilania napięciem 5-12V napięcie zasilanie podłączamy do (P2 PIN1),
       wejście PWR_EN (P2 PIN4) musi być w stanie wysokim (3.3V lub 5V)
  • maksymalna częstotliwość pracy SPI:  80MHz
  • pobór prądu: około 130mA

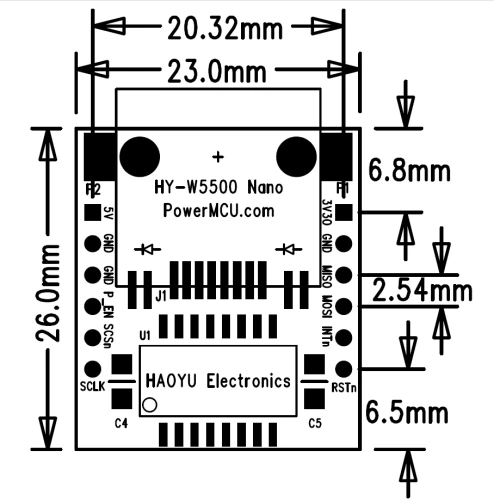

Wymiary modułu:

Dodatkowe informacje:
