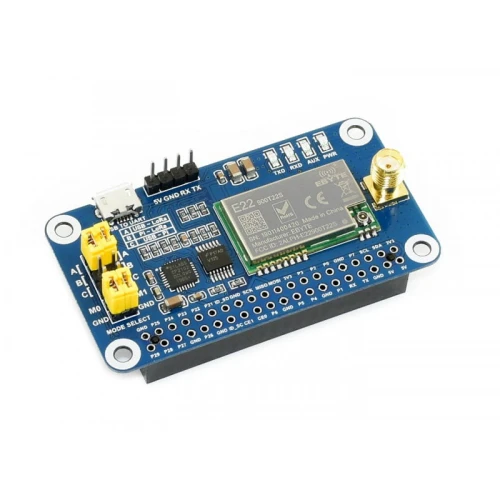

Moduł LORA HAT kompatybilny z Raspberry-Pi oparty na SX1262 868MHz
towar niedostępny
Opis
Moduł LORA HAT kompatybilny z Raspberry-Pi oparty na SX1268 obsługujący pasmo 868MHz.
Opis:
Dzięki zastosowaniu technologii modulacji LoRa można osiągnąć zasięg transmisji 5 km, obsługuje także automatyczne powtarzanie w celu zwiększenia zasięgu transmisji.
Inne wbudowane funkcje to wybudzenie poprzez radio, konfiguracja sieci bezprzewodowej, wykrywanie operatora, klucz komunikacji i tak dalej.
W porównaniu ze zwykłymi modułami LoRa, SX1262 LoRa HAT osiąga większy zasięg transmisji, wyższą szybkość, niższe zużycie energii, lepsze bezpieczeństwo i ochronę przed zakłóceniami interferencyjnymi. Nadaje się do różnych zastosowań, takich jak kontrola przemysłowa, inteligentny dom, gromadzenie danych itp.
Funkcje:
- Złącze 40-pin zgodne z Raspberry-PI.
- Wbudowany konwerter USB TO UART CP2102 do szeregowego debugowania.
- Interfejs UART do komunikacji z nadrzędnym systemem np Arduino, STM itd.
- Cztery diody LED do sygnalizacji stanu modułu.
- Technologia modulacji widma rozproszonego LoRa, dostępne są 81 kanały, większy zasięg transmisji, bardziej odporny na zakłócenia.
- Wielopoziomowy system auto powtarzania w celu zwiększenia zasięgu. Możliwa praca wielu sieci na tym samym terenie.
- Niski pobór energii. Posiada tryb głębokiego uśpienia z wybudzeniem poprzez radio. Moduł idealnie nadaje się do zastosowań bateryjnych.
- Konfigurowalny klucz komunikacyjny, którego nie można odzyskać, znacznie poprawia bezpieczeństwo przesyłanych danych użytkownika.
- Obsługa LBT polegająca na analizowaniu szumu w kanale przed wysłaniem pakietu co znacznie poprawia sukces przetransmitowania pakietów w środowiskach o dużym nasileniu transmisjami radiowymi.
- Obsługuje RSSI czyli detekcja poziomu sygnału.
- Obsługuje konfigurację parametrów bezprzewodowo, wysyłając pakiet poleceń / danych bezprzewodowo, można zdalnie konfigurować lub pobierać parametry modułu.
- Obsługuje transmisję punkt-punkt, rozgłoszeniową oraz monitoring kanału.

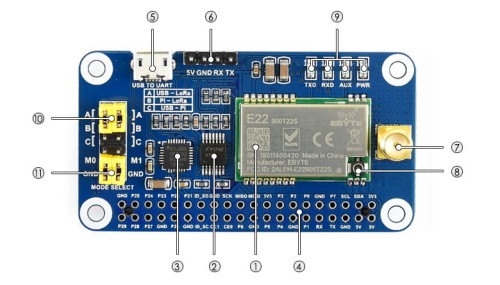

Elementy modułu:
- SX1262 LoRa.
- 73HC125 translator poziomów.
- CP2102 USB to UART konwerter.
- Złącze Raspberry Pi.
- Gniazdo USB.
- Złącze UART do nadrzędnego systemu np Arduino, STM itd
- Złącze antenowe SMA.
- Złącze antenowe IPEX.
- LEDy
- RXD/TXD: UART RX/TX.
- Wskaźnik dodatkowy.
- Wskaźnik zasilania.
- RXD/TXD: UART RX/TX.
- Ustawienia dla UART.
- A: kontrola modułu LoRa wprost z konwertera USB/UART.
- B: kontrola modułu LoRa poprzez Raspberry Pi.
- C: dostęp do Raspberry Pi poprzez konwerter USB/UART.
- Konfiguracja LoRa
M0 M1 opis zwarty zwarty tryb transmisji zwarty otwarty tryb konfiguracji otwarty zwarty tryb WOR otwarty otwarty tryb deep sleep
Wiki: SX1262_868M_LoRa_HAT
Porównanie modułów:
SX1268 470M LoRa HAT | SX1268 433M LoRa HAT | SX1262 868M LoRa HAT | SX1262 915M LoRa HAT | |
---|---|---|---|---|
RF module | SX1268 | SX1262 | ||
Frequency band | 410.125 ~ 493.125MHz | 850.125 ~ 930.125MHz | ||
Antenna | 470MHz antenna (2dBi) | 433MHz antenna (2dBi) | 868MHz antenna (2dBi) | 915MHz antenna (2dBi) |
Radio rate | 0.3kbps ~ 62.5kbps (programmable) | |||
Transmit power | 22.0dBm (10/13/17/22dBm programmable) | |||
Receive sensitivity | -147dBm (radio rate 2.4kbps) | |||
Power consumption | Transmit current: 110mA (transient consumption) Receive current: 11mA Sleep current: 2uA (LoRa module software shutoff) |
Transmit current: 133mA (transient consumption) Receive current: 11mA Sleep current: 2uA (LoRa module software shutoff) |
||
Communication interface | UART (TTL level) | |||
Baudrate | 1200bps ~ 115200bps (9600bps by default) | |||
Packet length | 240 Byte (32/64/128/240 Byte programmable) | |||
Cache | 1000 Byte | |||
Experimental range | 5km (condition: cloudless and wild, altitude 2.5m, antenna gain 5dBi, radio rate 2.4kbps) | |||
Power supply | 5V | |||
Logic level | 3.3V/5V | |||
Operating temperature | -40~85℃ | |||
Applications | smart home, industrial sensors, building automation, smart meters, and more other IoT applications | |||
Applicable region | China | Europe, Asia, Africa | America, Oceania, Asia | |
Note: for reference only, please confirm the local supported LoRa bands before placing order. |
Zestaw zawiera:
- Moduł z SX1262
- Kabel USB
- Antenę
