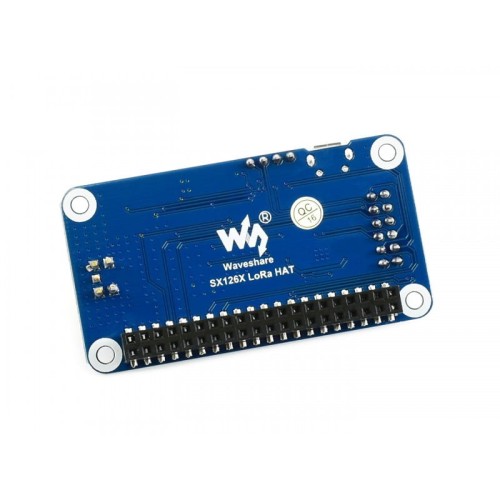

Moduł LORA HAT kompatybilny z Raspberry-Pi oparty na SX1268 433MHz

Dostępność:: 3
Wysyłka:: 24 - 48 godzin
Cena:: 76,00 zł 76.00
Cena netto: 61,79 zł
ilość szt.
dodaj do przechowalni
Ocena:: 5
Producent: WaveShare
Kod produktu: SX1268 433M LoRa HAT

Opis

Opis:

Dzięki zastosowaniu technologii modulacji LoRa można osiągnąć zasięg transmisji 5 km, obsługuje także automatyczne powtarzanie w celu zwiększenia zasięgu transmisji.

Inne wbudowane funkcje to wybudzenie poprzez radio, konfiguracja sieci bezprzewodowej, wykrywanie operatora, klucz komunikacji i tak dalej.

W porównaniu ze zwykłymi modułami LoRa, SX1268 LoRa HAT osiąga większy zasięg transmisji, wyższą szybkość, niższe zużycie energii, lepsze bezpieczeństwo i ochronę przed zakłóceniami interferencyjnymi. Nadaje się do różnych zastosowań, takich jak kontrola przemysłowa, inteligentny dom, gromadzenie danych itp.

Funkcje:

  • Złącze 40-pin zgodne z Raspberry-PI.
  • Wbudowany konwerter USB TO UART CP2102 do szeregowego debugowania.
  • Interfejs UART do komunikacji z nadrzędnym systemem np Arduino, STM itd.
  • Cztery diody LED do sygnalizacji stanu modułu.
  • Technologia modulacji widma rozproszonego LoRa, dostępne są 84 kanały, większy zasięg transmisji, bardziej odporny na zakłócenia.
  • Wielopoziomowy system auto powtarzania w celu zwiększenia zasięgu. Możliwa praca wielu sieci na tym samym terenie.
  • Niski pobór energii. Posiada tryb głębokiego uśpienia z wybudzeniem poprzez radio. Moduł idealnie nadaje się do zastosowań bateryjnych.
  • Konfigurowalny klucz komunikacyjny, którego nie można odzyskać, znacznie poprawia bezpieczeństwo przesyłanych danych użytkownika.
  • Obsługa LBT polegająca na analizowaniu szumu w kanale przed wysłaniem pakietu co znacznie poprawia sukces przetransmitowania pakietów w środowiskach o dużym nasileniu transmisjami radiowymi.
  • Obsługuje RSSI czyli detekcja poziomu sygnału.
  • Obsługuje konfigurację parametrów bezprzewodowo, wysyłając pakiet poleceń / danych bezprzewodowo, można zdalnie konfigurować lub pobierać parametry modułu.
  • Obsługuje transmisję punkt-punkt, rozgłoszeniową oraz monitoring kanału.

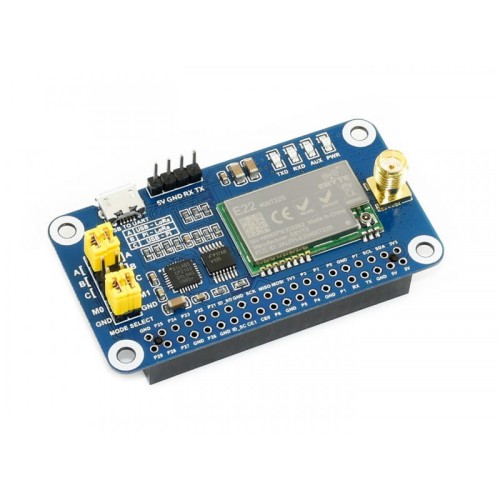

Elementy modułu:

  1. SX1268 LoRa.
  2. 73HC125 translator poziomów.
  3. CP2102 USB to UART konwerter.
  4. Złącze Raspberry Pi.
  5. Gniazdo USB.
  6. Złącze UART do nadrzędnego systemu np Arduino, STM itd
  7. Złącze antenowe SMA.
  8. Złącze antenowe IPEX.
  9. LEDy
    • RXD/TXD: UART RX/TX.
    • Wskaźnik dodatkowy.
    • Wskaźnik zasilania.
  10. Ustawienia dla UART.
    • A: kontrola modułu LoRa wprost z konwertera USB/UART.
    • B: kontrola modułu LoRa poprzez Raspberry Pi.
    • C: dostęp do Raspberry Pi poprzez konwerter USB/UART.
  11. Konfiguracja LoRa
    M0 M1 opis
    zwarty zwarty tryb transmisji
    zwarty otwarty tryb konfiguracji
    otwarty zwarty tryb WOR
    otwarty otwarty tryb deep sleep



Porównanie modułów:

  SX1268 470M LoRa HAT SX1268 433M LoRa HAT SX1262 868M LoRa HAT SX1262 915M LoRa HAT
RF module SX1268 SX1262
Frequency band 410.125 ~ 493.125MHz 850.125 ~ 930.125MHz
Antenna 470MHz antenna (2dBi) 433MHz antenna (2dBi) 868MHz antenna (2dBi) 915MHz antenna (2dBi)
Radio rate 0.3kbps ~ 62.5kbps (programmable)
Transmit power 22.0dBm (10/13/17/22dBm programmable)
Receive sensitivity -147dBm (radio rate 2.4kbps)
Power consumption Transmit current: 110mA (transient consumption)
Receive current: 11mA
Sleep current: 2uA (LoRa module software shutoff)
Transmit current: 133mA (transient consumption)
Receive current: 11mA
Sleep current: 2uA (LoRa module software shutoff)
Communication interface UART (TTL level)
Baudrate 1200bps ~ 115200bps (9600bps by default)
Packet length 240 Byte (32/64/128/240 Byte programmable)
Cache 1000 Byte
Experimental range 5km (condition: cloudless and wild, altitude 2.5m, antenna gain 5dBi, radio rate 2.4kbps)
Power supply 5V
Logic level 3.3V/5V
Operating temperature -40~85℃
Applications smart home, industrial sensors, building automation, smart meters, and more other IoT applications
Applicable region China Europe, Asia, Africa America, Oceania, Asia
Note: for reference only, please confirm the local supported LoRa bands before placing order.
