Moduł Transmisji Danych LoRa SX1262 850 ~ 930MHz na Szynę DIN – RS232/RS485/RS422 do LoRa
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Przemysłowy Moduł Transmisji Danych LoRa SX1262 na Szynę DIN – RS232/RS485/RS422 do LoRa, Pasmo Sub-GHz
Moduł transmisji danych bezprzewodowych SX1262-LoRa-DTU przeznaczony do montażu na szynie DIN, oparty na układzie SX1262. Umożliwia konwersję komunikacji z interfejsów RS232, RS485 i RS422 na bezprzewodowy standard LoRa. Technologia LoRa zapewnia wysoką odporność na zakłócenia i duży zasięg transmisji (do 5 km), co czyni go idealnym rozwiązaniem do gromadzenia danych w środowiskach przemysłowych i rolniczych. Obsługuje komunikację punkt-punkt, punkt-wiele punktów, sieć przekaźnikową oraz szyfrowanie AES.
Najważniejsze cechy:
- Kompatybilność z interfejsami RS232, RS485, RS422 (nie jednocześnie i nie konwertuje ich między sobą)
- Technologia modulacji i demodulacji LoRa – duża odporność na zakłócenia i daleki zasięg (do 5 km)
- Układ SX1262 – czułość odbioru -148dBm i moc nadawania 22dBm
- Obsługa pasm Sub-GHz (410~510MHz, 850~930MHz)
- Wbudowane funkcje: detekcja preambuły, CRC, automatyczne pakietowanie, bufor 960 bajtów
- Wsparcie dla LBT (Listen Before Talk) – poprawa sukcesu transmisji w trudnym środowisku
- Wyjście RSSI (Receive Signal Strength Indication) – ocena jakości sygnału
- Szyfrowanie AES – bezpieczeństwo transmisji danych
- Obsługa sieci przekaźnikowej (multi-level relay networking) – zwiększenie zasięgu
- Przemysłowa obudowa na szynę DIN – łatwy montaż, niewielkie wymiary
- Zabezpieczenia interfejsów: RS485 – odgromnik 600W, TVS, antyprzepięciowe; RS232 – TVS, antyprzepięciowe, ESD; RS422 – antyprzepięciowe
- Szeroki zakres zasilania: 6V ~ 28V DC (lub 12V DC), zabezpieczenie przed odwrotną polaryzacją
- Wysokiej jakości komponenty (np. TCXO) – stabilna praca w trudnych warunkach
- Konfiguracja za pomocą komend AT
Obsługa RS232 / RS485 / RS422 do LoRa
Umożliwia łatwą integrację urządzeń komunikujących się za pomocą standardowych protokołów szeregowych z bezprzewodową siecią LoRa.

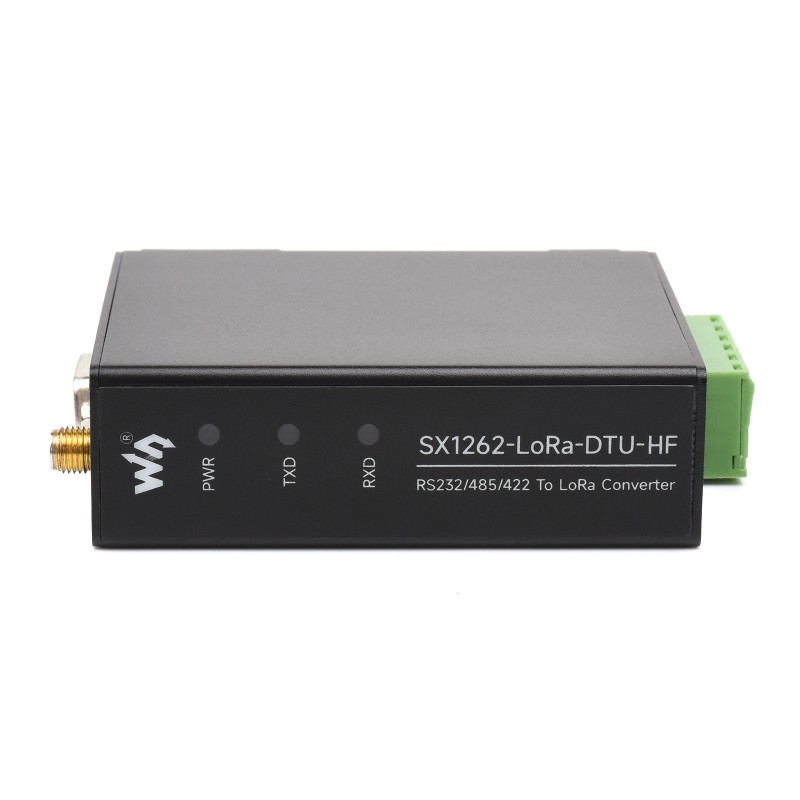

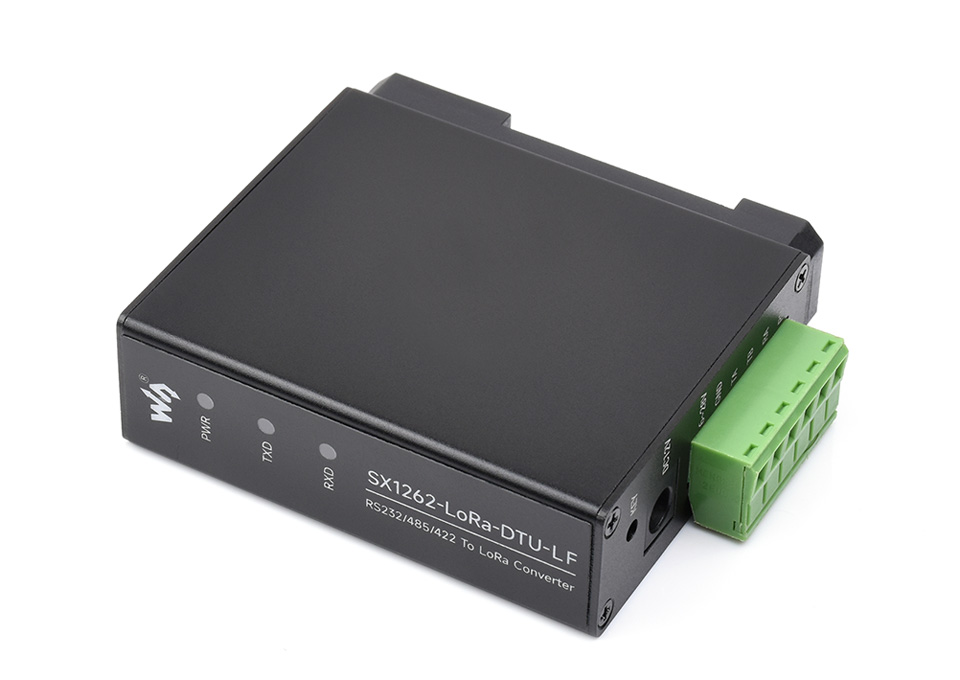

Jednostka Transmisji Danych LoRa do Montażu na Szynę DIN
Konstrukcja przemysłowa, niewielkie rozmiary, łatwy i oszczędny montaż.
Technologia Rozpraszania Widma LoRa
W porównaniu do tradycyjnej komunikacji, technologie Chirp Spread Spectrum (CSS) i Frequency Hopping Spread Spectrum (FHSS) znacznie poprawiają zasięg i odporność na zakłócenia, często stosowane w komunikacji wojskowej i przemysłowej.

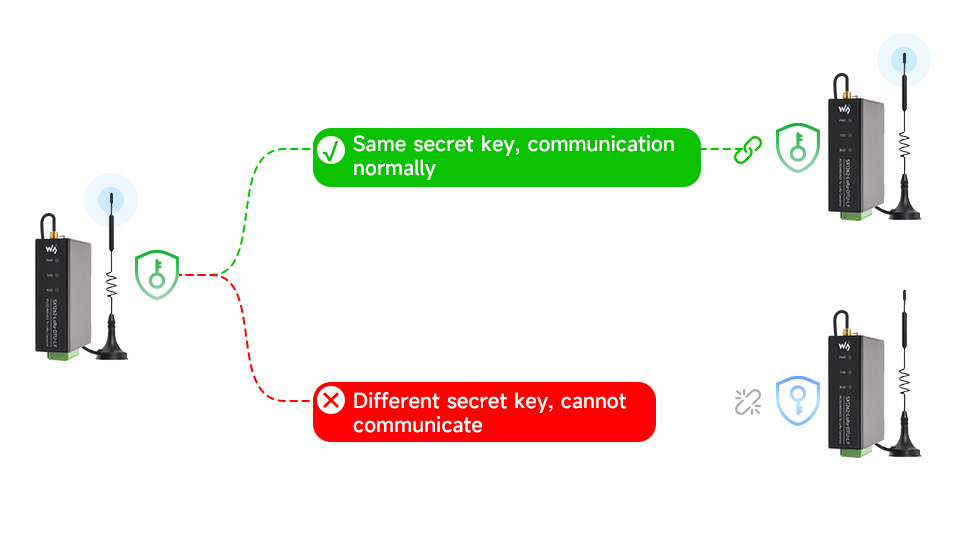

Szyfrowanie AES
Zapewnia bezpieczeństwo transmisji. Urządzenia z włączonym szyfrowaniem i tym samym kluczem mogą się poprawnie komunikować.
Tryb Komend AT
Użytkownicy mogą w łatwy sposób wysyłać komendy AT, aby sprawdzić aktualny status modułu lub skonfigurować parametry jego pracy.
Listen Before Talk (LBT)
Moduł aktywnie monitoruje szum otoczenia. Jeśli przekracza on próg, wysyłka jest opóźniana, co poprawia sukces komunikacji w trudnych warunkach.
Wskaźnik Odbieranego Sygnału (RSSI)
Funkcja RSSI umożliwia ciągłe monitorowanie mocy odbieranego sygnału (danych) oraz poziomu szumu w otoczeniu. Informacje te są dostępne na porcie szeregowym, co pozwala użytkownikowi na precyzyjną ocenę jakości połączenia, optymalizację topologii sieci oraz dokładniejsze pomiary odległości. Możliwość odczytu szumu otoczenia jest również kluczowa dla manualnej implementacji funkcji LBT (Listen Before Talk).
Wprowadzenie do Interfejsów
Wymiary Zewnętrzne
Specyfikacja techniczna:
- Interfejsy Komunikacyjne: RS232 (DB9), RS485 (zaciski), RS422 (zaciski)
- Antena: SMA-KE żeńskie, antena dookólna 6dBi
- Pasmo Częstotliwości: Sub-GHz (410~510MHz, 850~930MHz)
- Modulacja: LoRa
- Szyfrowanie: AES
- Moc Nadawania: +22dBm Max
- Czułość Odbioru: -148dBm
- Prędkość Szeregowa (Baud Rate): 1200 ~ 115200bps
- Parzystość: Brak, Nieparzysta, Parzysta
- Bity Danych: 8 ~ 9 bitów
- Zasilanie: Zaciski śrubowe 6 ~ 28V lub DC 12V
- Obudowa: Stop aluminium
- Temperatura Pracy: 0 ~ 85℃
- Wymiary: 77.0 × 24.0 × 64.2mm

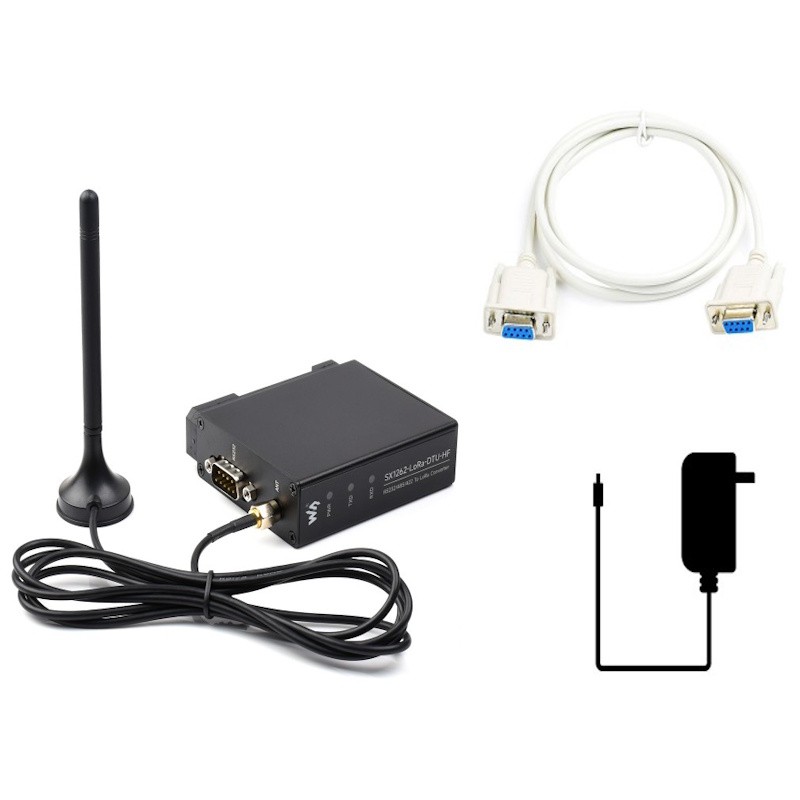

Zawartość zestawu
- SX1262-LoRa-DTU x1
- Antena dookólna 6dBi (sub-GHz) x1
- Kabel DB9
- Zasilacz
Wiki: www.waveshare.com/wiki/SX1262-LoRa-DTU-xF
Ważne Uwagi Dotyczące Komunikacji i Instalacji
Ten produkt nie obsługuje protokołu LoRaWAN. Moduł umożliwia komunikację jedynie z urządzeniami SX1262-LoRa-DTU-xF oraz USB-TO-LoRa-xF. Do utworzenia sieci komunikacyjnej LoRa wymagane są co najmniej 2 moduły SX1262-LoRa-DTU (dotyczy to wersji HF i LF).
Kabel antenowy, kable interfejsów szeregowych (RS485, RS232 lub RS422) należy podłączać kolejno, a na końcu podłączyć zasilanie DC 12V lub użyć zacisków (należy podłączyć tylko jedno źródło zasilania).
