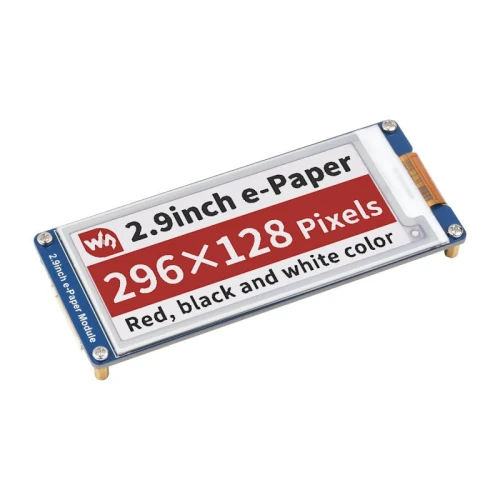

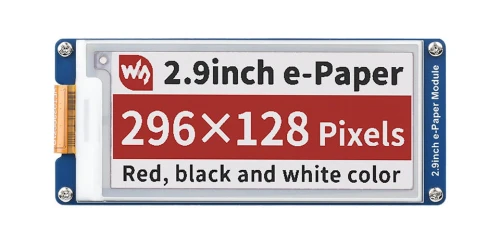

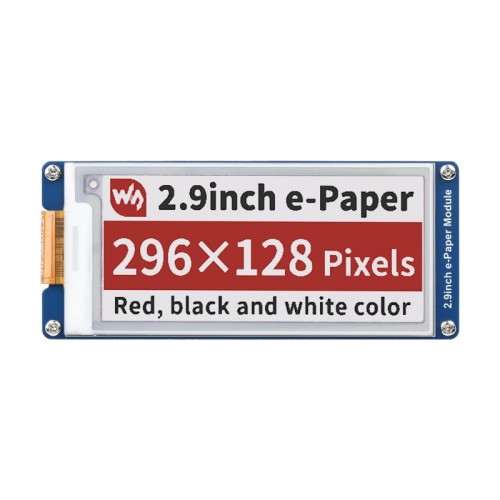

Moduł Wyświetlacza E-Paper E-Ink 2.9 cala (B) – 296×128, Czerwony / Czarny / Biały, SPI
Moduł wyświetlacza e-Paper 2.9 cala (B) – charakteryzuje się niskim poborem mocy, szerokim kątem widzenia oraz wyświetlaniem przypominającym papier, które nie wymaga zasilania do podtrzymania obrazu. Idealny do etykiet cenowych, oznaczeń na półkach, wskaźników przemysłowych i wielu innych zastosowań.
Najważniejsze cechy:
- Brak podświetlenia, zachowuje wyświetlaną treść przez długi czas nawet po odłączeniu zasilania
- Ultra niski pobór mocy, energia jest potrzebna głównie do odświeżania ekranu
- Interfejs SPI, umożliwiający współpracę z płytkami rozwojowymi takimi jak Raspberry Pi, Jetson Nano, Arduino, STM32 itp.
- Wbudowany translator napięć, kompatybilny z mikrokontrolerami pracującymi na napięciach 3.3V / 5V
- Dostarczany z kompletnymi zasobami rozwojowymi i instrukcją (przykłady dla Raspberry Pi/Jetson Nano/Arduino/STM32)

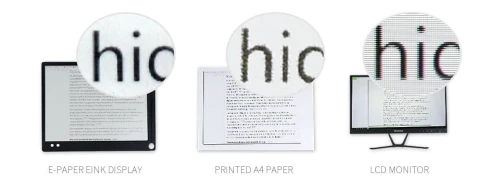

Zalety technologii E-Ink
Wyświetlacze e-Paper wykorzystują technologię mikrokapsułek elektroforetycznych. Zasada działania polega na tym, że naładowane cząstki zawieszone w przezroczystym płynie przemieszczają się na boki mikrokapsułki pod wpływem przyłożonego pola elektrycznego. To sprawia, że mikrokapsułka staje się widoczna poprzez odbijanie światła otoczenia, podobnie jak tradycyjny papier drukowany. Wyświetlacz e-Paper wyraźnie prezentuje obrazy i tekst w świetle lampy lub naturalnym, nie wymaga podświetlenia i oferuje kąt widzenia sięgający prawie 180°. Ze względu na efekt przypominający papier, jest często stosowany w e-czytnikach.

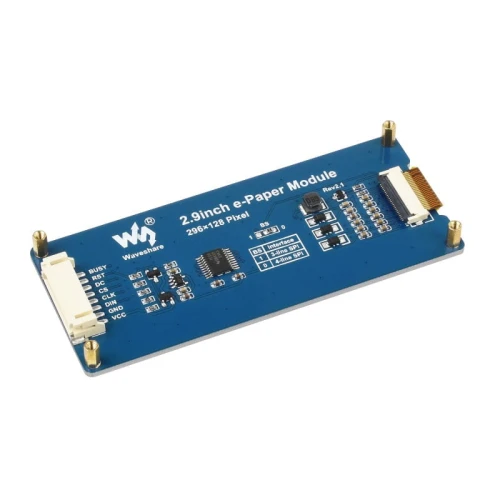

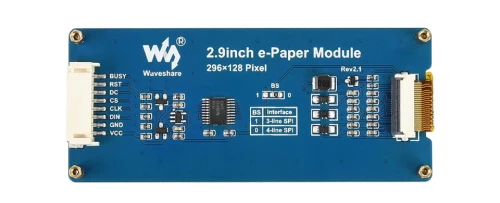

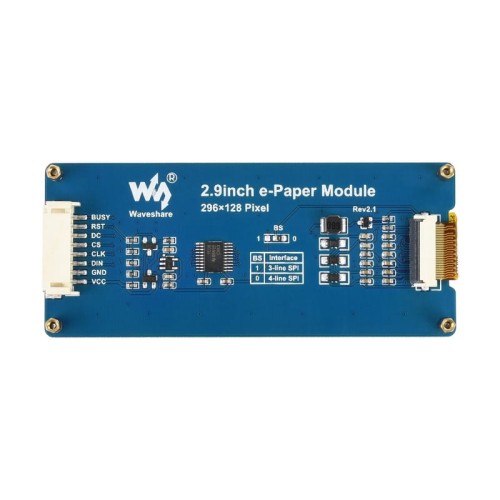

Wbudowany interfejs sterowania SPI
Umożliwia łatwe podłączenie do popularnych płytek sterujących.
| PIN | Opis |
|---|---|
| VCC | Zasilanie (3.3V/5V) |
| GND | Masa |
| DIN | Pin MOSI interfejsu SPI |
| CLK | Pin SCK interfejsu SPI |
| CS | Wybór układu SPI (aktywny w stanie niskim) |
| DC | Wybór Dane/Komenda (wysoki dla danych, niski dla komend) |
| RST | Reset zewnętrzny (aktywny w stanie niskim) |
| BUSY | Wyjście statusu zajętości (aktywny w stanie niskim) |

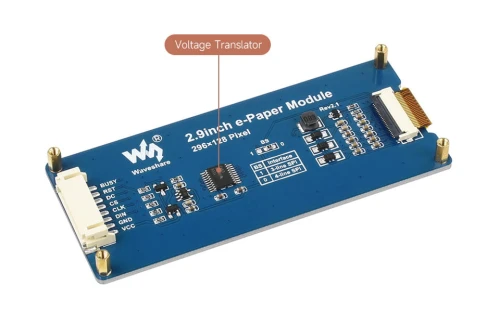

Wbudowany translator napięć
Zapewnia kompatybilność z mikrokontrolerami pracującymi zarówno z logiką 3.3V, jak i 5V.
Wymiary zewnętrzne
Specyfikacja techniczna:
- Napięcie pracy: 3.3V/5V
- Interfejs: 3-przewodowy SPI, 4-przewodowy SPI
- Wymiary zewnętrzne modułu: 89.5 × 38 mm
- Rozmiar wyświetlacza (aktywny obszar): 66.90 × 29.06 mm
- Rozmiar plamki: 0.227 × 0.226 mm
- Rozdzielczość: 296 × 128 pikseli
- Kolory wyświetlania: czerwony, czarny, biały
- Skala szarości: 2
- Czas pełnego odświeżenia: 15 s
- Pobór mocy podczas odświeżania: 30 mW (typowo)
- Pobór mocy w stanie czuwania:
- Kąt widzenia: >170°
- Waga: 0.057 kg
Zawartość zestawu
- Moduł E-Paper 2.9 cala (B) x1
- Przewód PH2.0 8Pin, długość 20cm x1
Wiki: https://www.waveshare.com/wiki/2.9inch_e-Paper_Module_(B)
