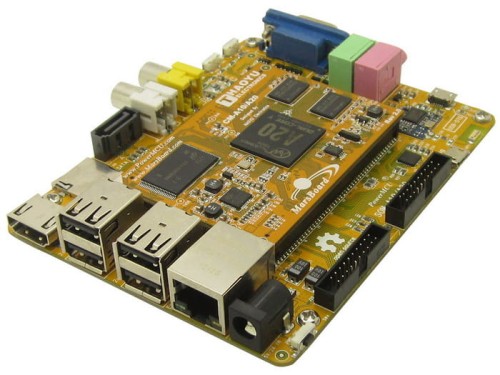

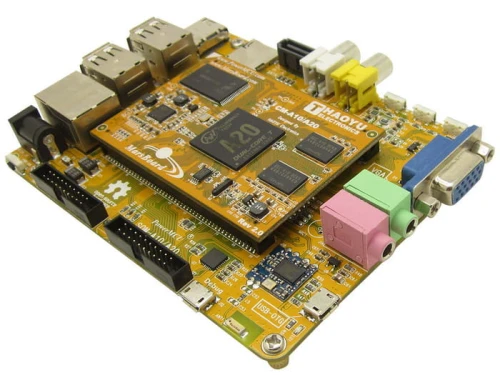

New MarsBoard A20 Dev Board
Cena regularna:
199,00 zł
towar niedostępny
Opis
New MarsBoard A20 został wyposażony w 1GB pamięci DRAM taktowanej zegarem 480MHz oraz 8GB pamięci Flash. Cechą szczególną jest wbudowana karta WiFi RTL8188EU oraz port SATA. Do płytki możemy również przylutować odbiornik podczerwieni IR (nie ma go w zestawie). Jeśli chodzi o dostępne złącza, to do dyspozycji dostajemy: 4x USB 2.0, 1x USB 2.0 OTG, 1x DEBUG, 10/100 Mbps port Ethernet z układem LAN8710A, slot kart pamięci microSD, wyjście audio oraz wejście mikrofonowe.
Do monitora płytkę możemy podłączyć za pomocą pełnowymiarowego złącza HDMI lub standardowego złącza VGA. Jeśli istnieje taka potrzeba, możemy skorzystać również z 7" wyświetlacza TFT LCD HU070CTP-HD obsługującego rozdzielczość 1024x600 z 10 punktowym pojemnościowym panelem dotykowym.
Ciekawym dodatkiem są gniazda TV In oraz TV Out, pozwalające na podłączenie zewnętrznego źródła obrazu CVBS oraz dedykowana aplikacja pod system Android umożliwiająca jego wyświetlenie <- aktulanie brak softu.....
New MarsBoard A20 udostępnia również dwa porty rozszerzeń, gdzie jeden z nich jest przeznaczony do obsługi kamer CIF, natomiast drugi stanowi port rozszerzeń I/O.
Wielką zaletą w nowym MarsBoard jest Dual-Boot, dzięki któremu mamy możliwość uruchomienia systemu z karty SD pozostawiając system w pamięci NAND nietkniętym.
Zestaw składa sie z dwóch części:

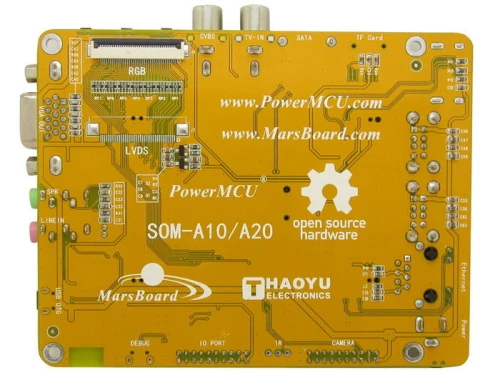

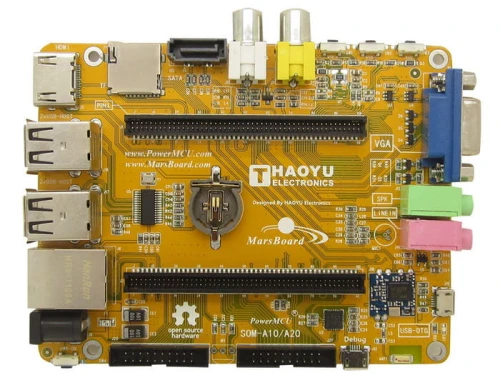

- płytki bazowej na której zostały umiszczone złącza USB, HDMI, Ethernet

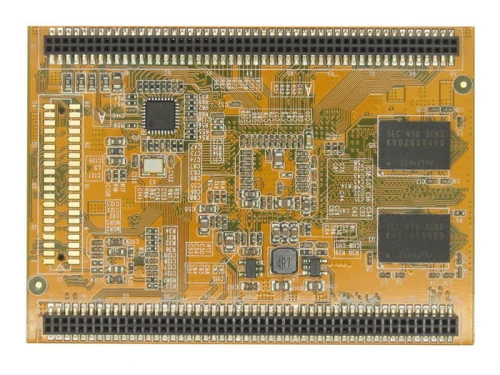

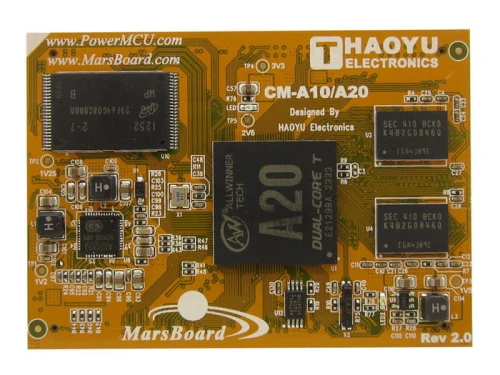

- płytki z procesorem AllWinner A20, pamięciami,
rozwiązanie umożliwia wykorzystanie samej płytki z procesorem w systemach wbudowanych, gdzie zależy nam na małych wymiarach i gdy nie potrzebujemy wszystkich portów.
Polska recenzja płyty dostępna jest na stronie: http://www.jarzebski.pl/blog/2014/07/26/nowy-marsboard-a20-z-ukladem-allwinner-a20.html
Aby Marsboard współpracował z wyświetlaczem LCD lub wyjściem VGA należy zmienić oprogramowanie, opis zmiany: link
Features
- Connectors to accomodate CM-A10/A20
- 10/100M Ethernet connector
- SATA connector
- USB hosts x 4
- USB-OTG
- LCD connector support HY070CTP-HD(1024x600 RGB and LVDS interface all support), HY070CTP-A (800×480 can not be directly connected, must modify the circuit, RGB interface only)
- CTP, Capacitive touch
- HDMI connector supported 1080p@60Hz
- VGA connector
- Camera connector
- Audio In/Out
- MIC input (No welding Microphones)
- IR Remote (No welding IR receiver)
- TV In/Out
- Integrated WIFI-RTL8188EU + Antenna
- SD-MMC card connector
- 4 buttons for Android apps
- USB Debug terminal (USB to UART with CP2102)
- RTC Battery connector
- One UEXT connector
- Power supply 5V/2A input, 5.2mm(ext. diameter) x 2.1mm (int. diameter) barrel plug
- Size 115 x 90mm
MarsBoard-A20 is base on Allwinner A20 processor. A20 is one of the popular processors using in the MID or TV box. It integrates two ARM Cortex-A7 processors and two mali400 graphic processors .It is one of the most powerful video decoding application processor in the world. MarsBoard-A20 supported Linux OS(Debian,Ubuntu etc) and Android, MarsBoard-A20 also integrate most of the common use interface and make it very suitable for product prototype designed, DIY and education.
Hardware specification
CPU | Allwinner A20 ARM Cortex-A7 Dual-Core |
GPU | ARM Mali400MP2 Complies with OpenGL ES 2.0/1.1 |
Memory (SDRAM) | 1GB DRAM, up to 2GB DRAM @ 480Mhz |
Onboard Storage | 8GB Flash, SD (Max. 64GB) / MMC card slot, SATA Port |
Onboard Network | 10/100 Ethernet RJ45, USB WIFI(RTL8188EU) with Antenna |
Video Outputs | HDMI, CVBS , VGA, LCD-LVDS, LCD-RGB |
LCD | LCD Connector(Capacitive touch) |
Remote | IR |
Power Supply | Requires regulated 5VDC 2A power supply with a 5.2mm(ext. diameter) x 2.1mm (int. diameter) barrel plug. Extra power Supply for HDD |
USB 2.0 Ports | 4 x USB 2.0 Host, 1 x USB 2.0 OTG |
Buttons | Power, VOL+, VOL-, ESE(u-boot) |
Audio Output | 3.5 mm Jack and HDMI |
Sound Input | 3.5 mm LineIN Jack and MIC |
Camera Input | A CSI input connector allows for the connection of a designed camera module |

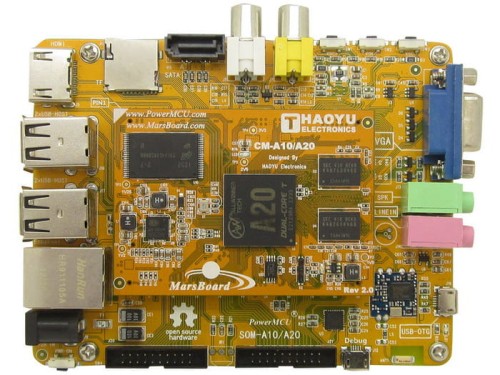

What is on board:
- 1GB DDR3 SDRAM & 2GB DDR3 SDRAM
- TX indicator LED use for debug
- Power Management Unit - AXP209
- 8GB Nand Flash & eMMC FLASH
- Power Indicator LED
- Allwinner A20 ARM Cortex A7 Dual-Core @ 1Ghz + Mali-400 GPU
- 10/100M Ethernet PHY - LAN8710A
- J1, expansion 50x2 pin 1.27MM
- J3, expansion 20x2 pin 1.27MM
- J2, expansion 50x2 pin 1.27MM
- VGA connector
- MIC input (No welding Microphones)
- Audio Headphone Output
- Audio LineIN
- RTL8188EU WIFI Modules
- USB-OTG Port
- Power Indicator LED
- USB to UART, CP2102
- WIFI Antenna
- USB Debug port
- EXT connector
- IR Receiver - not soldered
- Ext Port - Camera CIF port
- USB 2.0 Host IC - FE1.1S
- Power button
- Power Supply - 5V/2A
- RJ45 10/100M Ethernet
- 2 x USB 2.0 Host port
- CR1220 RTC Battery Holder
- 2 x USB 2.0 Host port
- HDMI A Type socket
- mrcro SD card (TF card)socket
- SATA socket
- TV In
- TV Out
- VOL + Key, VOL - Key, ESE & Uboot Key, (from left to right)
- LCD RGB Interface
- LCD LVDS Interface - not soldered
Package content
- MarsBoard A20
Documents
for more information, you can visit marsboard.com
Download:
http://www.marsboard.com/new_marsboard_a20_download.html
