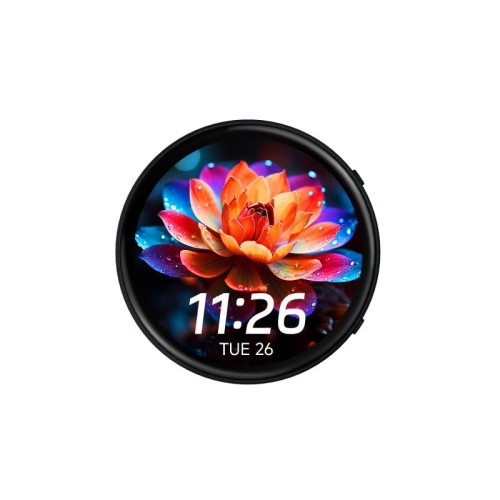

Okrągły Wyświetlacz AMOLED 1.75" 466×466 Panel Dotykowy ESP32-S3 WiFi i BT RTC IMU Audio
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Płytka rozwojowa ESP32-S3 z okrągłym, dotykowym wyświetlaczem AMOLED 1.75 cala
ESP32-S3-Touch-AMOLED-1.75B zintegrowana płytka z wbudowanym 1,75-calowym pojemnościowym wyświetlaczem dotykowym AMOLED, układem zarządzania energią, 6-osiowym czujnikiem (akcelerometr i żyroskop), układem RTC oraz kodekiem audio małej mocy z układem kasowania echa.
Najważniejsze cechy:
- Wyposażona w dwurdzeniowy procesor ESP32-S3R8 Xtensa® 32-bit LX7, taktowanie do 240 MHz
- Obsługa Wi-Fi 2.4GHz (802.11 b/g/n) i Bluetooth 5 (LE), z wbudowaną anteną
- Wbudowane 512KB SRAM i 384KB ROM, z 8MB PSRAM na płycie i zewnętrzną pamięcią 16MB Flash
- Złącze USB Type-C, zapewniające lepszą kompatybilność i łatwość użycia
- Pojemnościowy, dotykowy wyświetlacz AMOLED 1.75 cala o rozdzielczości 466 × 466, 16.7M kolorów
- Sterownik wyświetlacza CO5300 i chip dotykowy CST9217, komunikacja przez QSPI i I2C
- Wyposażona w podwójny cyfrowy mikrofon z układem kasowania echa, idealna do rozpoznawania mowy
- 6-osiowy czujnik IMU QMI8658 (3-osiowy akcelerometr i 3-osiowy żyroskop) do wykrywania gestów
- Układ RTC PCF85063 z podtrzymaniem bateryjnym przez układ AXP2101
- Programowalne przyciski PWR i BOOT
- Złącze MX1.25 do ładowania/rozładowania baterii litowej 3.7V
- Złącze 8PIN 2.54mm wyprowadzające 3 × GPIO i 1 × UART oraz pady dla I2C i 3 × IO
- Slot na kartę TF do rozszerzenia pamięci
- Układ AXP2101 do efektywnego zarządzania energią, obsługujący ładowanie baterii i wiele napięć wyjściowych
Ekran w technologii AMOLED
Technologia wyświetlaczy nowej generacji, która w porównaniu z tradycyjnymi ekranami LCD, charakteryzuje się precyzyjną kontrolą światła, co przekłada się na bardziej szczegółowe kolory, żywsze obrazy i głębszą czerń.

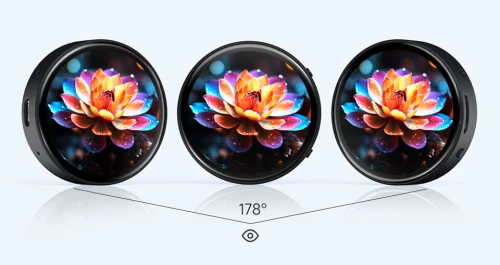

Szeroki kąt widzenia 178°
Doskonała wydajność wyświetlania, 16.7 miliona kolorów i szerokie kąty widzenia.
Wbudowany kodek audio i podwójny mikrofon
Obsługuje wysokiej jakości przetwarzanie audio, zapewniając czyste wejście i wyjście dźwięku. Idealne do aplikacji z rozpoznawaniem mowy.

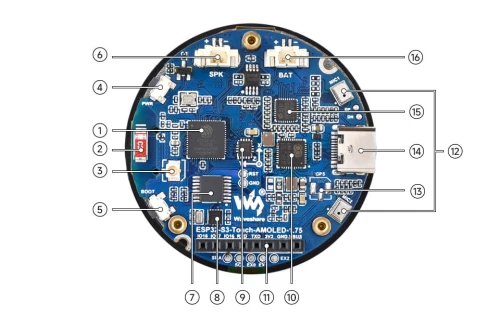

Opis Płytki
- ESP32-S3R8
SoC z Wi-Fi i Bluetooth, częstotliwość pracy do 240 MHz, z wbudowanym 8MB PSRAM - Wbudowana antena
Obsługuje 2.4 GHz Wi-Fi (802.11 b/g/n) i Bluetooth 5 (LE) - Złącze IPEX1
Możliwość przełączenia na antenę zewnętrzną przez przelutowanie rezystora - Przycisk PWM
Do włączania/wyłączania zasilania, obsługuje funkcje niestandardowe - Przycisk BOOT
Do uruchamiania urządzenia i debugowania funkcji - Złącze głośnika MX1.25 2P
- TCA9554
Ekspander GPIO - PCF85063
Układ RTC - QMI8658
6-osiowy IMU (3-osiowy żyroskop i 3-osiowy akcelerometr)
- AXP2101
Wysoce zintegrowany układ zarządzania energią - Złącze 8PIN 2.54mm
Do debugowania i podłączania peryferiów - Podwójne mikrofony
Z wbudowanym układem kasowania echa, umożliwiającym przechwytywanie dźwięku wyższej jakości - Złącze IPEX 1 GPS
Do podłączenia anteny GPS (tylko w wersji GPS, z wbudowanym modułem LC76G) - Port Type-C
Interfejs USB ESP32-S3, do programowania i drukowania logów - ES7210
Układ z algorytmem kasowania echa, redukujący echo i poprawiający dokładność przechwytywania dźwięku - Złącze baterii litowej MX1.25
Złącze MX1.25 2P, do baterii litowej 3.7V, obsługuje ładowanie i rozładowywanie
Parametry wyświetlacza AMOLED:
| Panel wyświetlacza | AMOLED | Przekątna | 1.75 cala |
|---|---|---|---|
| Rozdzielczość | 466 × 466 pikseli | Kolory | 16.7M |
| Jasność | 700 cd/㎡ | Kontrast | 100000:1 |
| Interfejs | QSPI | Sterownik | CO5300 |
| Dotyk | Pojemnościowy | Sterownik dotyku | CST9217 |

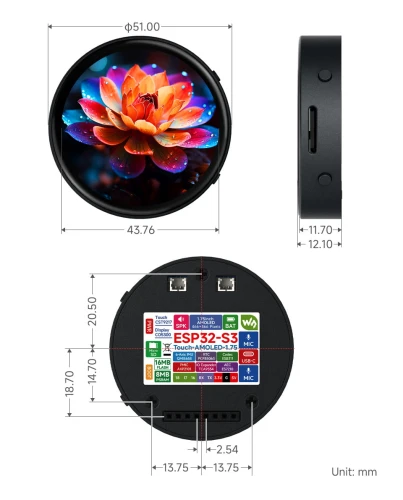

Wymiary
Zawartość zestawu
- ESP32-S3-Touch-AMOLED-1.75 z obudową ×1
- Głośnik 8Ω 2W ×1
Wiki: https://www.waveshare.com/wiki/ESP32-S3-Touch-AMOLED-1.75
