Płytka rozwojowa ESP32-S3-LCD-1.28 z dwurdzeniowym procesorem Xtensa i okrągłym wyświatlaczem 1,28"
Płytka rozwojowa ESP32-S3-LCD-1.28 to wysoce wydajny, niedrogi moduł mikrokontrolera zaprojektowany przez firmę Waveshare, który stanowi idealne rozwiązanie dla entuzjastów elektroniki, twórców IoT oraz projektantów inteligentnych urządzeń. Wyposażona w 1,28-calowy ekran LCD, układ do ładowania baterii litowych oraz peryferia takie jak sześcioosiowy sensor (trzyosiowy akcelerometr i trzyosiowy żyroskop), ta płyta bazuje na zintegrowanym układzie ESP32-S3R2. Układ SoC zapewnia niskie zużycie energii przy jednoczesnym oferowaniu możliwości Wi-Fi i BLE5.0, co sprawia, że jest to idealny wybór dla aplikacji mobilnych, elektroniki noszonej, inteligentnych domów i innych scenariuszy zastosowań IoT. Dodatkowo, płyta została wyposażona w zewnętrzną pamięć Flash 16MB oraz 2MB PSRAM, co zwiększa jej możliwości i wydajność.
Specyfikacja:
- Procesor: Xtensa® 32-bit LX7, dwurdzeniowy, o częstotliwości do 240MHz.
- Łączność: Wi-Fi 2.4GHz (802.11 b/g/n) i Bluetooth® 5 (BLE) z wbudowaną anteną.
- Pamięć: Wbudowane 512KB SRAM i 384KB ROM, z dodatkową pamięcią 2MB PSRAM i zewnętrzną pamięcią Flash 16MB.
- Złącze: Typ-C,
- Wyświetlacz: 1,28-calowy, okrągły panel IPS, rozdzielczość 240×240, 65K kolorów.
- IMU: QMI8658 6-osiowy (3-osiowy akcelerometr i 3-osiowy żyroskop) do wykrywania gestów ruchowych.
- Zasilanie: Nagłówek do ładowania/rozładowywania baterii litowych 3.7V i nagłówki GPIO.
- Zarządzanie energią: Wsparcie dla elastycznego zegara, niezależne ustawienia zasilania modułu, kontrola niskiego zużycia energii w różnych scenariuszach.
- Dodatkowe funkcje: Zintegrowany pełno prędkościowy kontroler portu szeregowego USB, piny GPIO umożliwiające elastyczną konfigurację funkcji pinów.
Właściwości produktu:
- Zaawansowane zabezpieczenia: Wbudowane akceleratory szyfrowania sprzętowego, RNG (Random Number Generator), HMAC (Hash-based Message Authentication Code) i moduł podpisu cyfrowego zapewniają spełnienie wymagań bezpieczeństwa IoT.
- Wielozadaniowość: Dwurdzeniowy procesor umożliwia jednoczesne przetwarzanie zadań bez wpływu na wydajność.
- Uniwersalność łączności: Obsługa Wi-Fi i Bluetooth® 5 umożliwia łatwe łączenie z internetem oraz innymi urządzeniami.
- Wysoka rozdzielczość wyświetlacza: Kolorowy wyświetlacz LCD o wysokiej rozdzielczości umożliwia wyraźne i żywe prezentacje graficzne i tekstowe.
- Obsługa sensorów ruchu: Zintegrowany 6-osiowy IMU umożliwia wykrywanie gestów i ruchów, co rozszerza możliwości aplikacji.
- Łatwość integracji z projektami DIY: Bogaty zestaw nagłówków GPIO i złącze USB typu C ułatwiają integrację z własnymi projektami i prototypami.
- Niskie zużycie energii: Zaawansowane zarządzanie energią pozwala na długotrwałe działanie urządzenia w aplikacjach mobilnych i IoT.

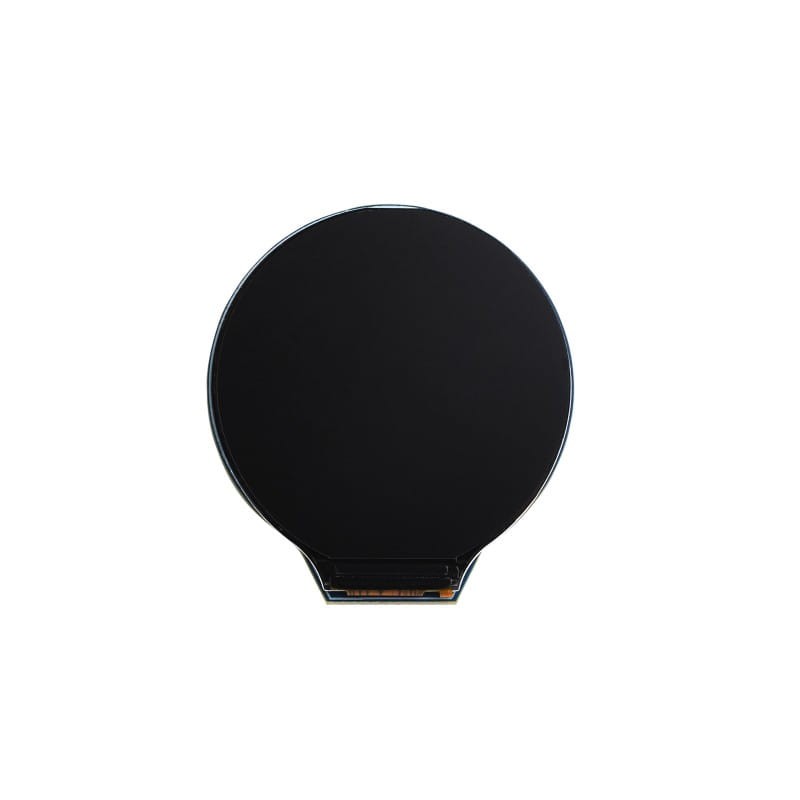

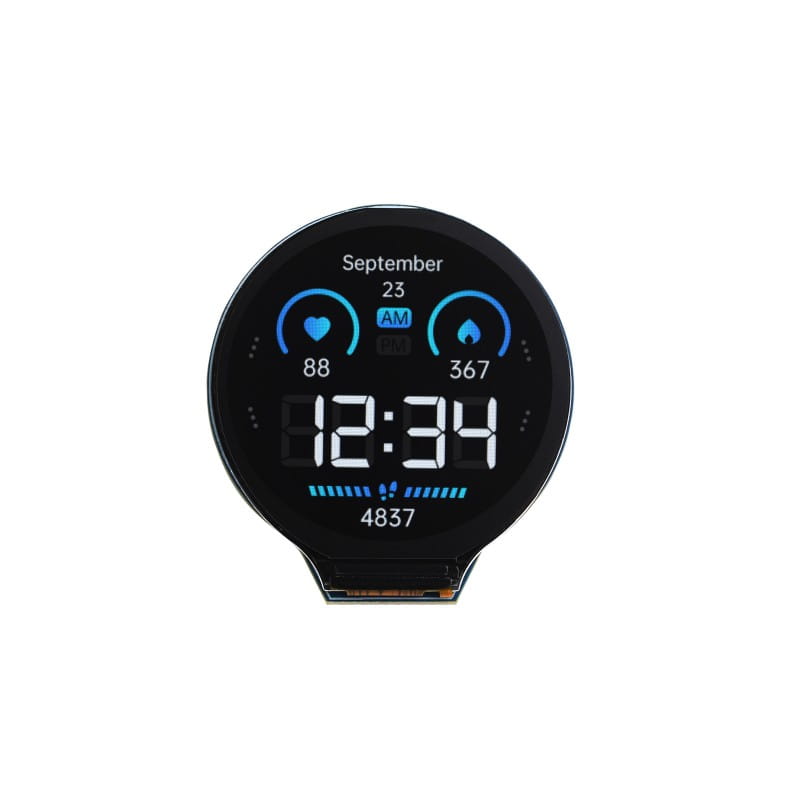

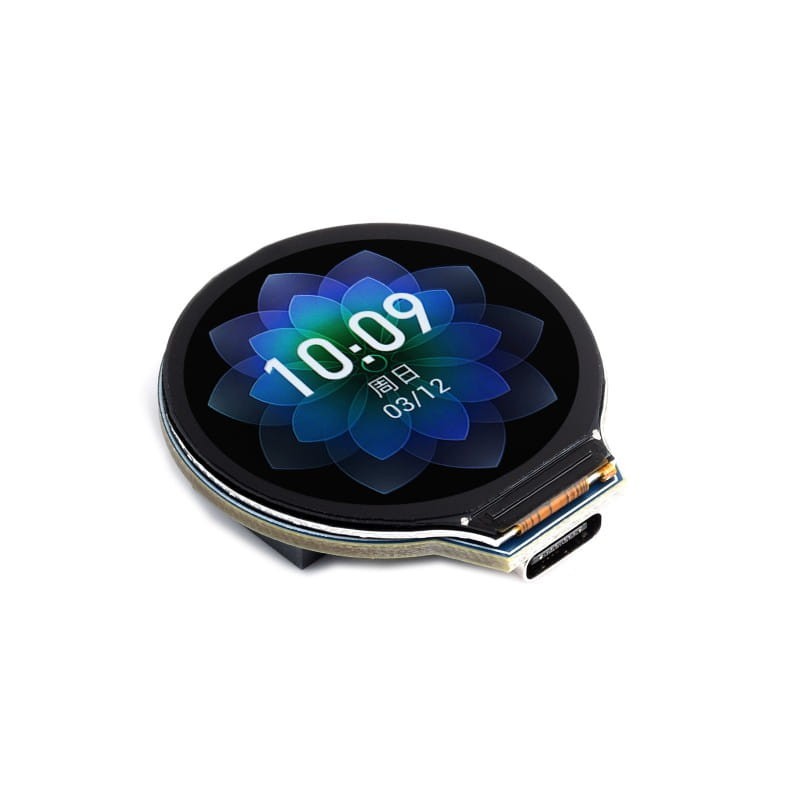

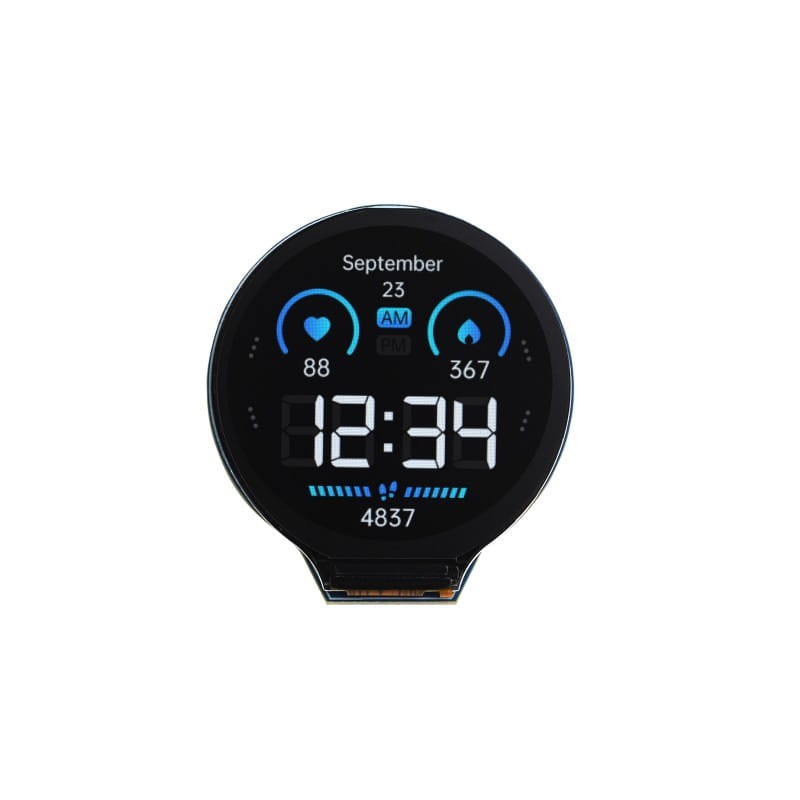

Wbudowany okrągły ekran 1.28":
Definicja pinów:

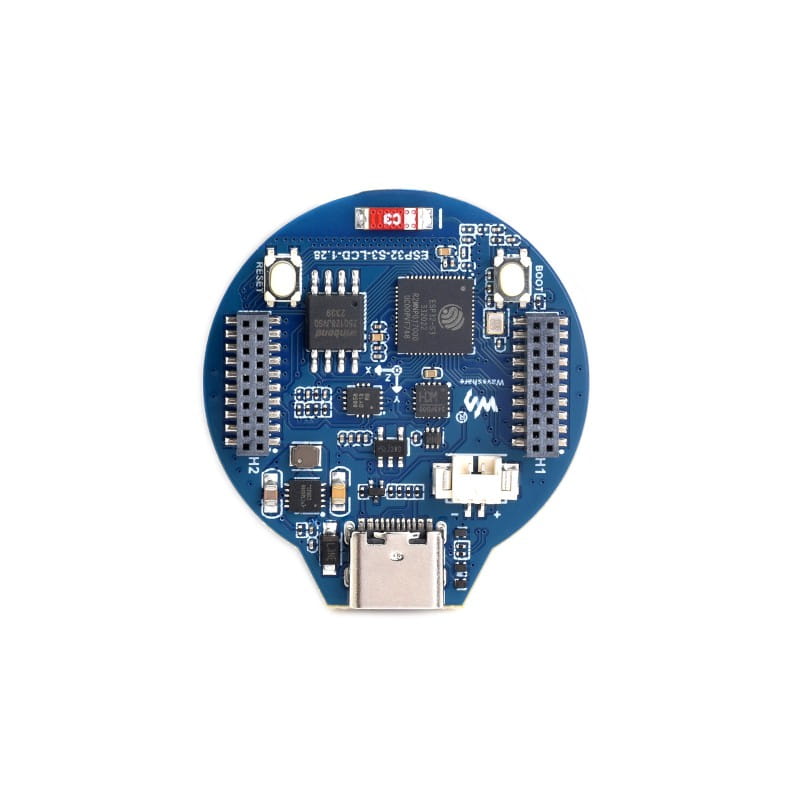

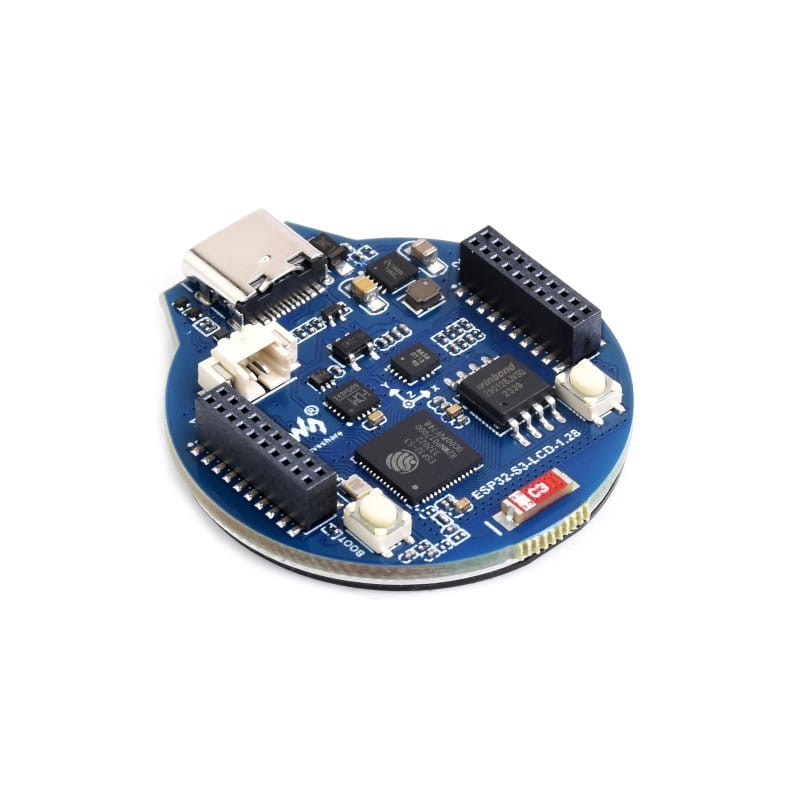

Budowa układu:
- ESP32-S3R2
- W25Q128JVSIQ 16MB NOR-Flash
- 6-osiowy IMU QMI8658 zawiera 3-osiowy żyroskop i 3-osiowy akcelerometr.
- ME6217C33M5G Wyjście 800 mA, niski spadek, wysoki współczynnik odrzuceń
- CH343P Układ USB na UART
- Wysokowydajny menedżer ładowania baterii litowych ETA6096
- Gniazda o skoku 1,27 mm
- Przycisk ROZRUCH
- Przycisk reset
- Złącze akumulatora MX1.25
- Złącze USB typu C
- Antena ceramiczna 2,4 GHz
Wymiary:
Zestaw zawiera:
- ESP32-S3-LCD-1.28 x1
Wiki: ESP32-S3-LCD-1.28
