Płyta bazowa dla Raspberry Pi CM5 M.2 HDMI Ethernet USB Eeprom Układ Szyfrujący
Cena::
99,00 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Producent:
![WaveShare]()
Kod produktu:
CM5-IO-BASE-B Waveshare 30703

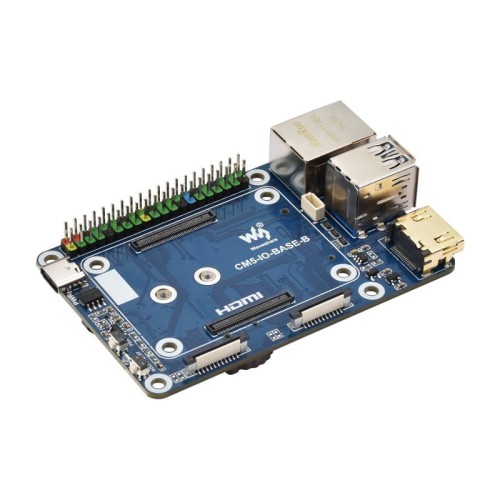

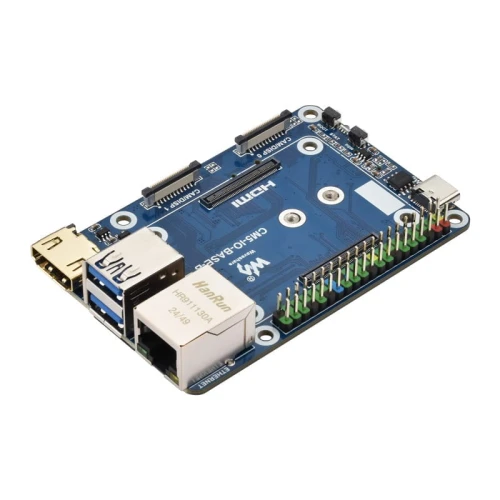

Mini Base Board (B) – Płyta bazowa do Raspberry Pi CM5 z EEPROM i układem szyfrującym
Miniaturowa, wydajna płyta bazowa zaprojektowana z myślą o modułach Raspberry Pi Compute Module 5. Umożliwia budowę kompaktowego minikomputera z wyjściem HDMI, szybkim Ethernetem, obsługą M.2, wieloma portami USB oraz dodatkowymi funkcjami bezpieczeństwa.
Najważniejsze cechy
- Gniazdo CM5 – kompatybilne z wszystkimi wersjami Compute Module 5 (Lite i eMMC)
- Złącze sieciowe RJ45 – Gigabit Ethernet
- Złącze M.2 M Key – dla modułów w rozmiarze 2230 / 2242
- Główne złącze GPIO – 40 pinowe, zgodne z Raspberry Pi
- Porty USB: 2× USB 3.2 Gen1 Type-A 2× USB 2.0 (złącze FFC 6PIN, 1mm)
- 2× interfejs MIPI (4-liniowy, złącze FFC 22PIN)
- 2× wyjście HDMI (w tym jedno przez FFC) – obsługa podwójnego 4K
- Gniazdo karty TF – dla wersji Compute Module 5 Lite (bez eMMC)
- Złącze wentylatora – 5V, 4PIN JST-SH z obsługą PWM
- Wbudowany EEPROM oraz chip szyfrujący – bezpieczne uwierzytelnianie symetryczne
- Zasilanie: DC 5V / 5A
- Wymiary płytki: 85 × 56 mm
Wbudowany układ EEPROM i chip szyfrujący

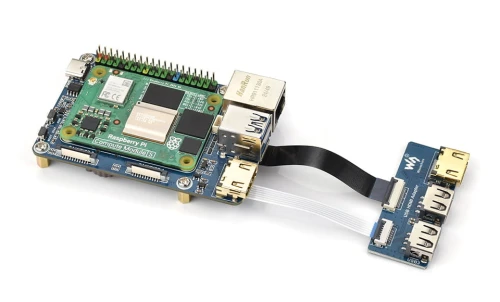

Możliwa rozbudowa o dodatkowe porty HDMI USB ( Adapter nie znajduje się w zestawie)

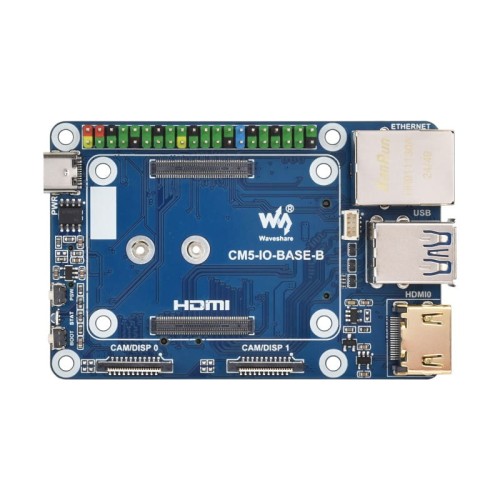

Opis płyty
- Gniazdo CM5
odpowiednie dla wszystkich wariantów Compute Module 5 - Złącze GPIO 40PIN
do podłączania różnych modułów HAT / HAT+ - Zasilanie / Programowanie
zasilanie 5V / 5A używane do eMMC - Układ szyfrujący (ATSHA204)
Obsługuje szybkie i bezpieczne uwierzytelnianie symetryczne - Przycisk zasilania PSW
Długie naciśnięcie – wymuszone wyłączenie, krótkie – miękkie włączenie/wyłączenie - Dioda statusu STAT
Dwukolorowa dioda LED stanu - Przycisk BOOT

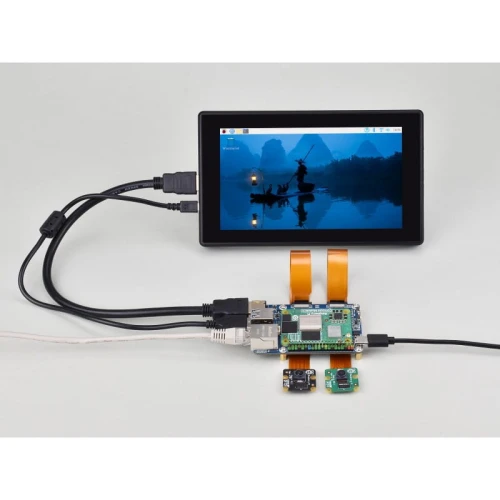

Naciśnij przed włączeniem zasilania i puść po włączeniu, aby wejść w tryb nagrywania - Podwójne interfejsy MIPI
do podłączenia wyświetlaczy DSI i kamer CSI - Złącze HDMI0
port HDMI0, obsługuje wyjście 4K - Porty USB 3.2 Gen1
2x szybkie porty USB 3.2 Gen1, obsługa synchronicznej pracy 5Gbps - Port Ethernet RJ45 Gigabit
Obsługuje sieci 10M / 100M / 1000M
- Złącze wentylatora PWM 4PIN JST-SH
do podłączenia wentylatora chłodzącego, zasilanie 5V - Gniazdo karty TF
do podłączenia karty TF z nagranym obrazem systemu (tylko wariant Lite) - Wybór IO-VREF
Poziom logiczny IO CM5: 3.3V (domyślnie) lub 1.8V - Inne piny funkcyjne
sprzętowe wyłączenie WIFI / BT lub ochrona zapisu - Złącze HDMI1 FFC
port HDMI1, obsługuje wyjście 4K, może być podłączone przez adapter - Złącze USB 2.0 FFC
może być podłączone przez adapter - Uchwyt na baterię RTC

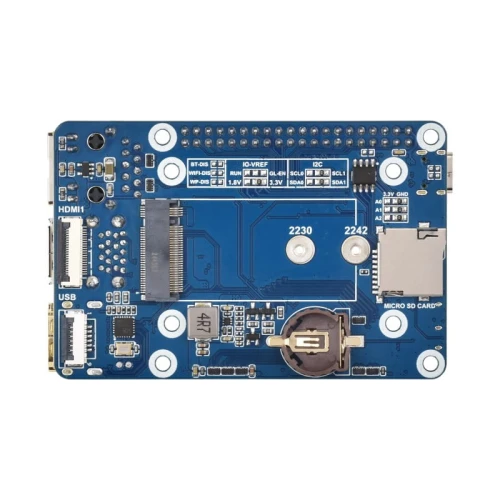

Obsługuje ogniwa guzikowe CR / ML1220 - Złącze M.2 M KEY
Obsługuje dyski SSD NVMe 2230/2242 i rozruch Raspberry Pi 5 z SSD - Wybór magistrali I2C
przełączanie I2C0 i I2C1 (domyślnie) dla układu szyfrującego i EEPROM - CAT24C32
układ EEPROM
Wymiary
Zawartość zestawu
- CM5-IO-BASE-B x1
- Śruby
- Śruby
Wiki: https://www.waveshare.com/cm5-io-base-b.htm?sku=30703
