Mini Dual Gigabit Ethernet Base Board dla Raspberry Pi Compute Module 5
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

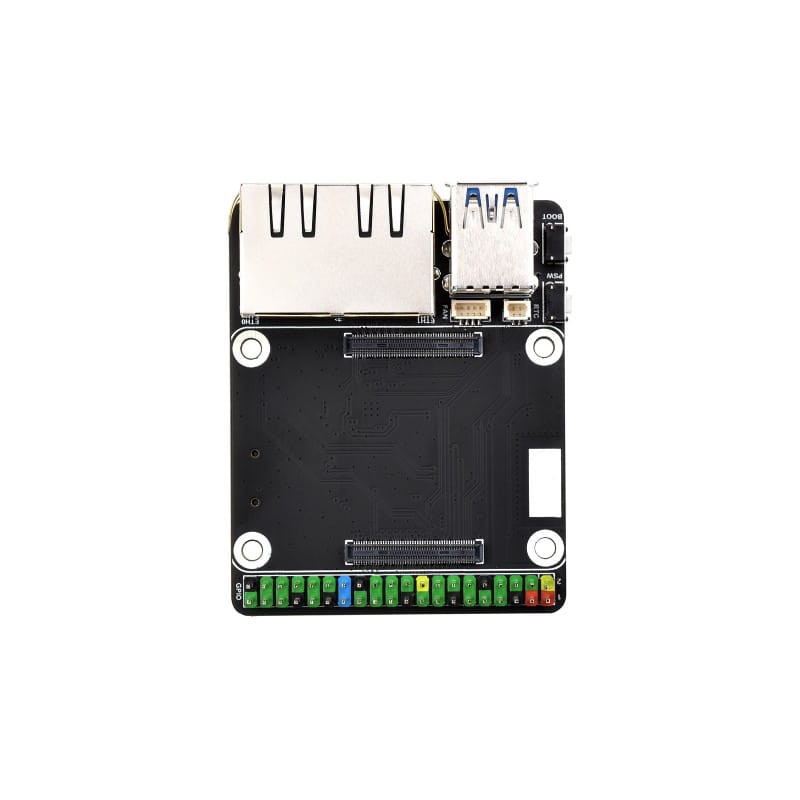

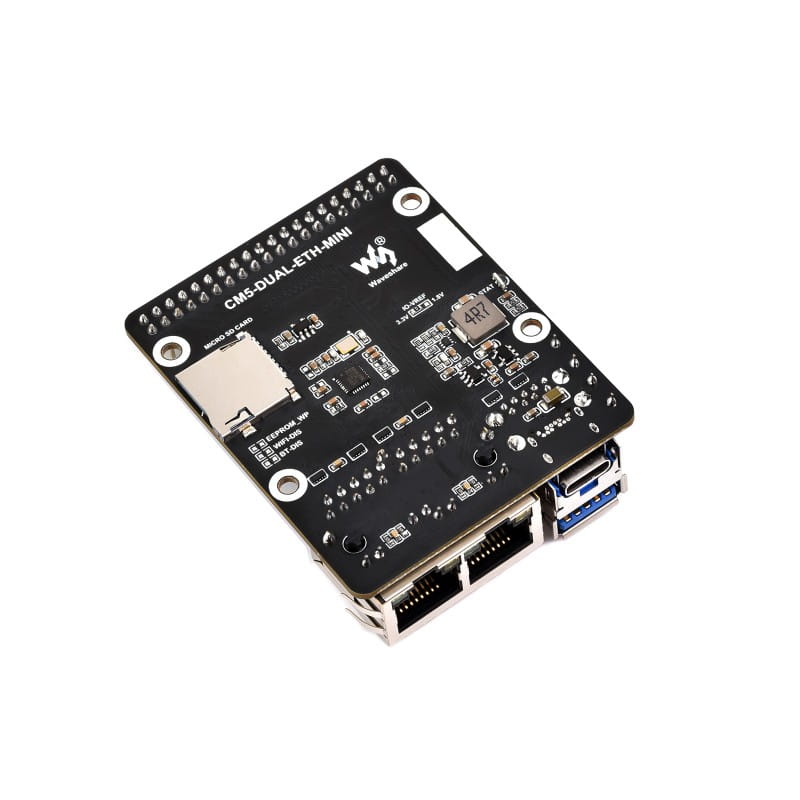

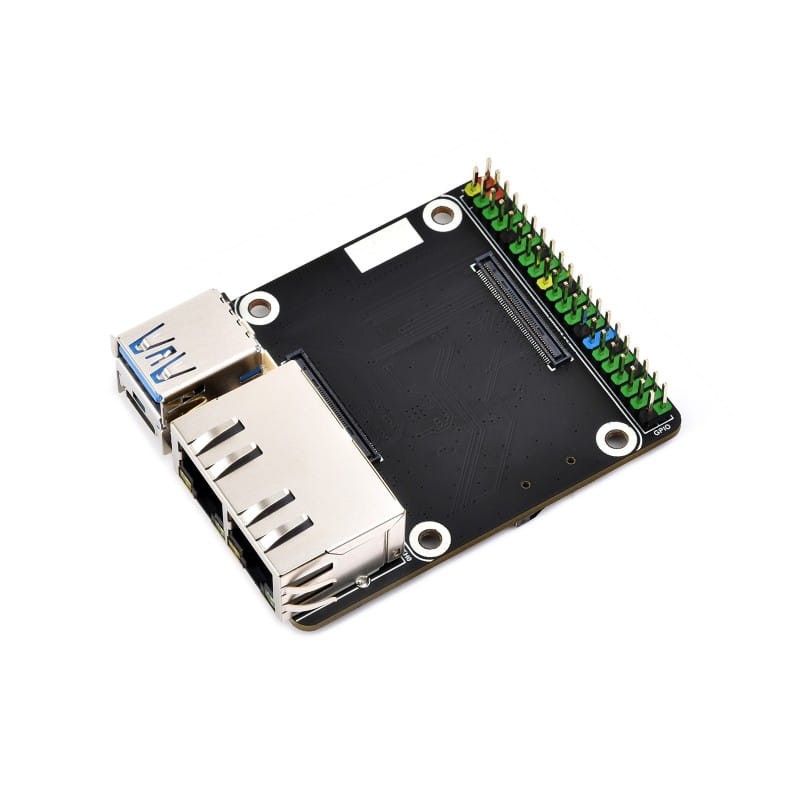

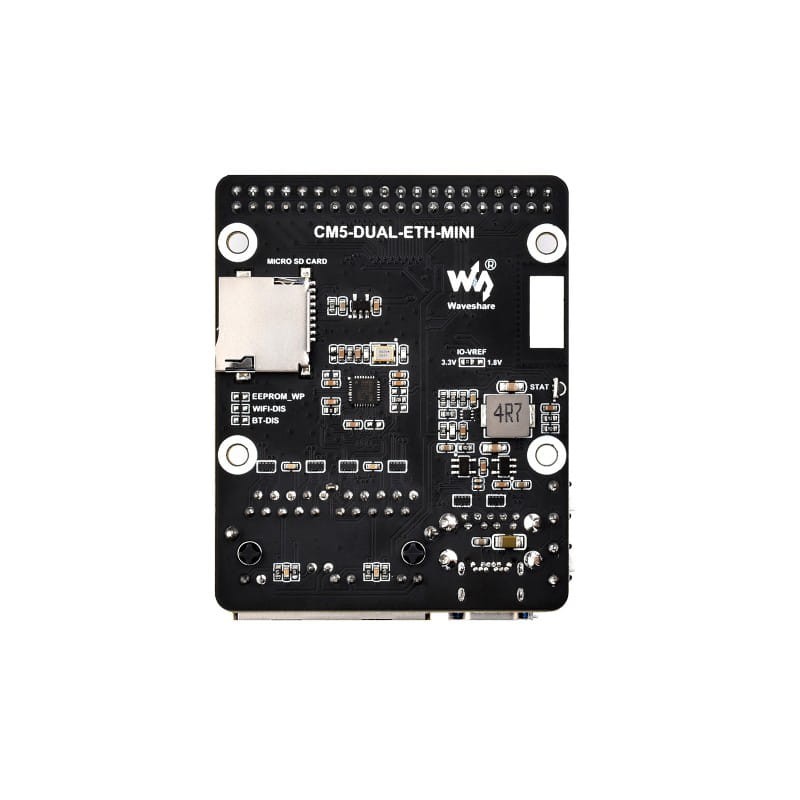

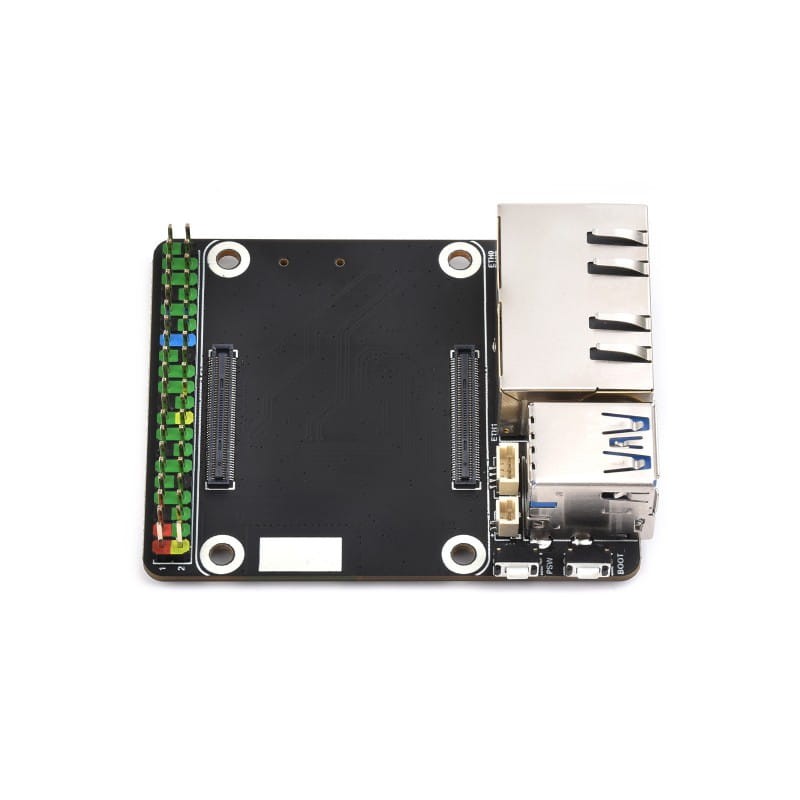

Mini Dual Gigabit Ethernet Base Board / Mini-Computer Kit dla Raspberry Pi Compute Module 5
Miniaturowa płyta bazowa z dwoma portami Gigabit Ethernet, zaprojektowana dla Raspberry Pi Compute Module 5 (CM5) – idealna do zastosowań wymagających kompaktowych rozmiarów. Kompatybilna ze wszystkimi wariantami CM5 (Lite i eMMC), sprawdzi się zarówno do prototypowania, jak i integracji w produktach końcowych.
Najważniejsze cechy:
- Dedykowana dla Raspberry Pi Compute Module 5 (wszystkie warianty: Lite / eMMC)
- Podwójne porty Gigabit Ethernet RJ45 – stabilna sieć 10/100/1000M
- Złącze USB 3.0 (Typ A) – szybkie podłączanie urządzeń peryferyjnych
- Standardowe 40-pinowe złącze GPIO Raspberry Pi – kompatybilność z modułami HAT
- Gniazdo kart TF – dla wariantów CM5 Lite (bez wbudowanej pamięci eMMC)
- Złącze wentylatora SH1.0 (4-pin) – z regulacją prędkości i pomiarem obrotów (5V)
- Zasilanie: 5V przez interfejs USB Type-C
- Kompaktowe wymiary: 55.0 × 68.0 mm (płyta bazowa)
- Wbudowany kontroler sieciowy RTL8111H
- Możliwość programowania eMMC przez port Type-C

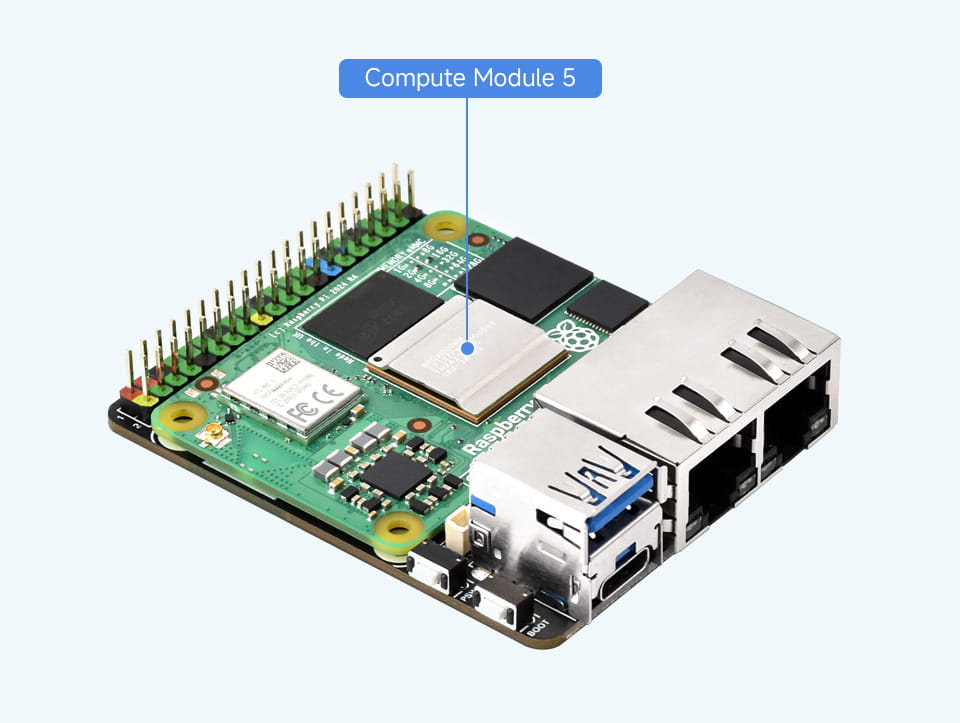

Połączenie z Compute Module 5
Standardowe gniazdo CM5 i 40-pinowe złącze GPIO – kompatybilne z modułami CM5 Lite/eMMC.

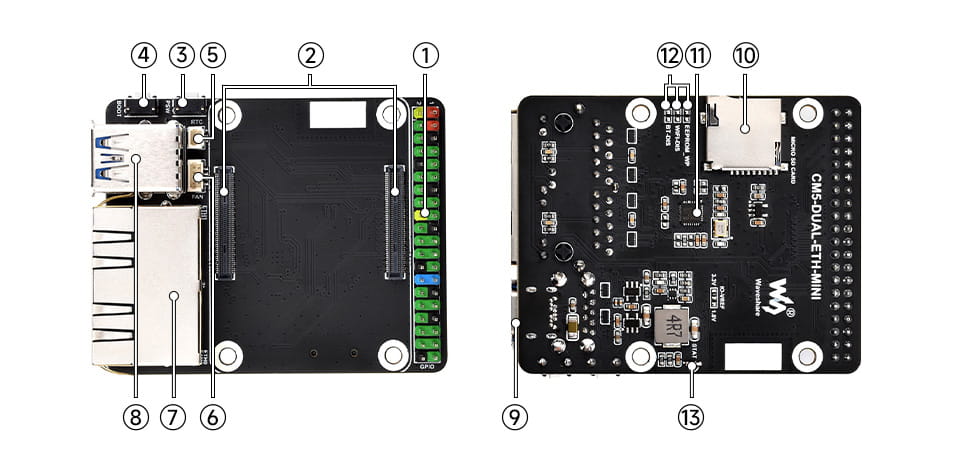

Elementy na płycie
- 40PIN GPIO header
Do podłączania różnego rodzaju modułów HAT - CM5 socket
Kompatybilny ze wszystkimi wariantami Compute Module 5 - Przycisk PSW
- Przycisk BOOT
- Złącze baterii RTC
Do podłączenia ładowalnej baterii RTC - Złącze FAN
Do podłączenia wentylatora chłodzącego, umożliwia regulację i pomiar prędkości - Porty RJ45 Gigabit Ethernet
Podwójne porty Gigabit Ethernet, kompatybilne z 10/100/1000M
ETHERNET 0: oryginalny port sieciowy CM5
ETHERNET 1: port sieciowy rozszerzony przez PCIe
- Port USB 3.2 Gen1 Typu A
Do podłączania różnego rodzaju urządzeń USB - Port Typu C
Zasilanie 5V lub do programowania eMMC - Gniazdo kart TF
Do podłączenia karty TF z wgranym obrazem (tylko dla wariantu Lite) - RTL8111H
Chip Gigabit NIC (kontroler sieciowy) - Przełącznik SYSTEM
EEPROM_WP: zapobiega nadpisywaniu EEPROM
WiFi_DIS: wyłącza WiFi (tylko dla wersji CM5 z bezprzewodowym modułem)
BT_DIS: wyłącza Bluetooth (tylko dla wersji CM5 z bezprzewodowym modułem) - Wskaźniki LED
Czerwona dioda: wskazuje status zasilania Raspberry Pi
Zielona dioda: wskazuje status pracy Raspberry Pi

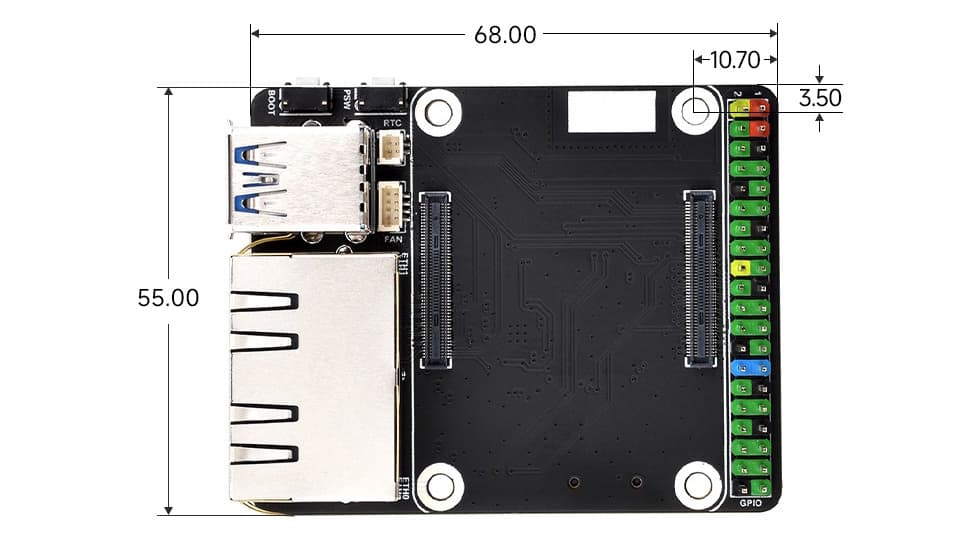

Wymiary
Specyfikacja techniczna:
- Gniazdo CM5: pasuje do wszystkich wariantów Compute Module 5
- Sieć: Podwójne złącza Gigabit Ethernet RJ45
- USB: Port USB 3.0 (Typ A)
- GPIO: Standardowe 40-pinowe złącze Raspberry Pi
- Pamięć masowa: Gniazdo kart TF (dla CM5 Lite)
- Wentylator: 4-pinowe złącze SH1.0, regulacja i pomiar prędkości, 5V
- Zasilanie: 5V, interfejs Type-C
- Wymiary płyty: 55.0 × 68.0 mm
- Wymiary z metalową obudową: 61.0 × 75.0 × 27.5 mm
- Waga: 0.036 kg
Zawartość zestawu
- CM5-DUAL-ETH-MINI ×1
Wiki: www.waveshare.com/wiki/CM5-DUAL-ETH-MINI
