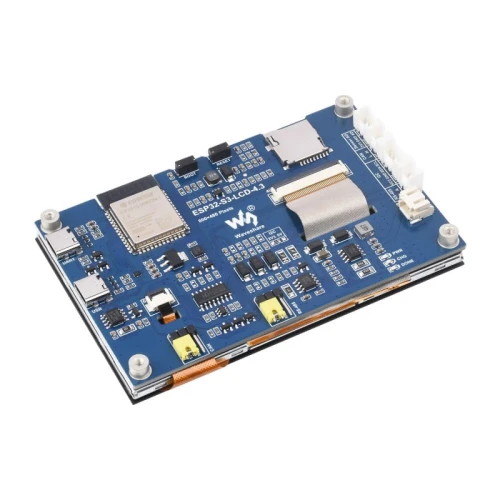

Płytka rozwojowa ESP32-S3 z ekranem dotykowym 4.3 cala WiFi i Bluetooth procesor LX7 Dual-Core
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Płytka rozwojowa ESP32-S3 z ekranem dotykowym 4,3 cala, WiFi i Bluetooth, procesor LX7 Dual-Core
Płytka rozwojowa ESP32-S3-Touch-LCD-4.3 jest nowoczesnym narzędziem dla entuzjastów i profesjonalistów, którzy chcą szybko rozwijać interfejsy użytkownika HMI oraz inne aplikacje z wykorzystaniem ESP32-S3. Wyposażona w procesor Xtensa LX7 o dwóch rdzeniach i częstotliwości do 240MHz, płyta umożliwia płynne uruchamianie zaawansowanych programów graficznych, takich jak LVGL, na 4,3-calowym wyświetlaczu dotykowym o rozdzielczości 800×480 i 65K kolorów. Obsługa dotyku pojemnościowego przez interfejs I2C oraz wsparcie dla dotyku 5-punktowego z obsługą przerwań zapewniają wygodne sterowanie aplikacjami. Płytka integruje również wysokiej pojemności Flash i PSRAM, zapewniając dużą przestrzeń na dane i programy. Obsługa WiFi 2.4GHz (802.11 b/g/n) i Bluetooth 5 (LE) z anteną na pokładzie rozszerza możliwości łączności. Dodatkowo, liczne interfejsy peryferyjne takie jak CAN, RS485, I2C, oraz slot na kartę TF i port USB pełnej prędkości, otwierają szerokie możliwości rozszerzenia funkcjonalności płytki.
Specyfikacja:
- Procesor: Xtensa 32-bit LX7 dual-core, 240MHz
- Łączność: WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5 (LE) z anteną na pokładzie
- Pamięć: 512KB SRAM, 384KB ROM, 8MB PSRAM, 8MB Flash
- Wyświetlacz: 4,3-calowy ekran dotykowy pojemnościowy, 800×480 rozdzielczość, 65K kolorów
- Kontrola dotyku: pojemnościowa przez interfejs I2C, dotyk 5-punktowy z obsługą przerwań
- Interfejsy: CAN, RS485, I2C, slot na kartę TF, port USB pełnej prędkości
- Zarządzanie energią: wsparcie dla niezależnych ustawień zasilania modułu i elastycznego zegara
Właściwości produktu:
- Możliwość płynnego uruchamiania programów GUI, takich jak LVGL, na wbudowanym wyświetlaczu
- Wsparcie dla rozbudowy funkcjonalności poprzez liczne interfejsy peryferyjne
- Niskie zużycie energii dzięki zaawansowanym opcjom zarządzania zasilaniem i zegarem
- Łatwość integracji z systemami IoT dzięki wsparciu dla WiFi i Bluetooth
- Idealna płyta do szybkiego prototypowania aplikacji HMI i innych projektów z wykorzystaniem ESP32-S3
Wsparcie dla wielu peryferii w tym CAN, I2C, RS485:

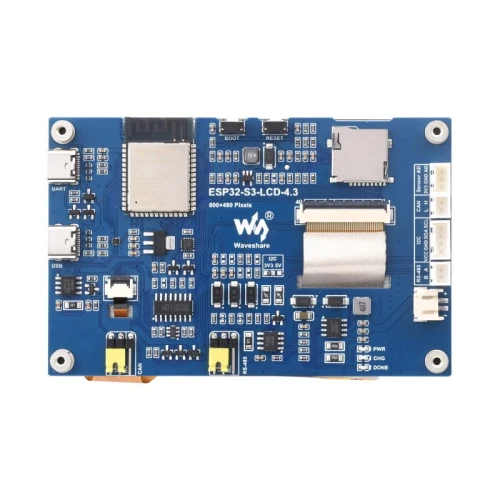

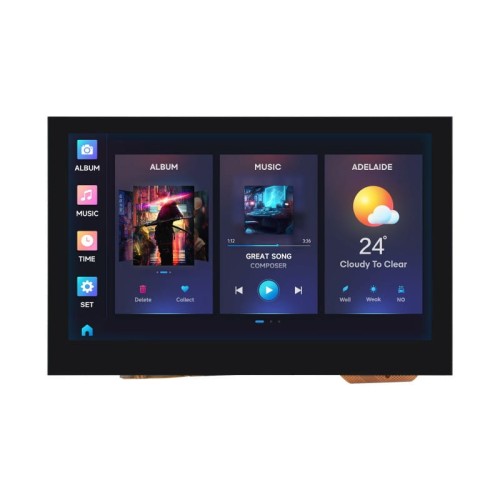

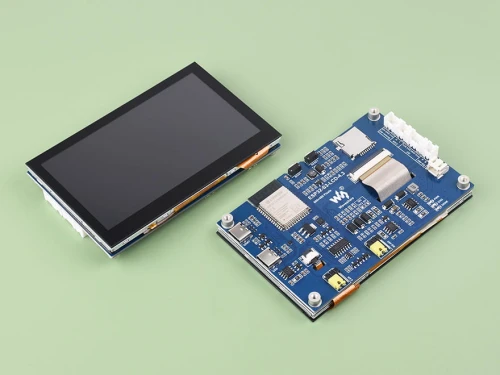

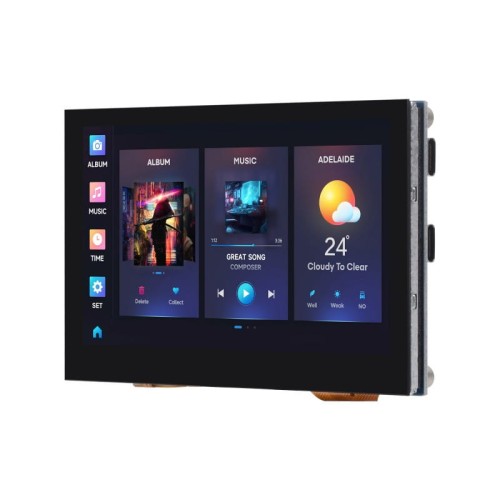

Prezentacja:

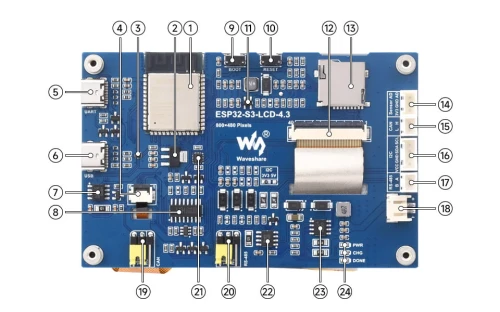

Budowa modułu:
- ESP32-S3N8R8
- SGM2212-3.3
- FSUSB42UMX
- Złącze panelu dotykowego
- Port USB DO UART typu C
- Port USB typu C
- TJA1051T/3/1J
- CH422G
- Przycisk ROZRUCH
- Przycisk reset
- MP3302DJ-LF-Z
- Złącze panelu wyświetlacza
- Gniazdo karty TF
- Głowica czujnika
- Nagłówek CAN
- Nagłówek I2C
- Złącze RS485
- Złącze pojedynczej baterii litowej 3,7 V PH2.0
- Wybór rezystora końcowego CAN
- Wybór rezystora końcowego RS485
- CH343P
- SP3485
- CS8501
- Wskaźniki stanu

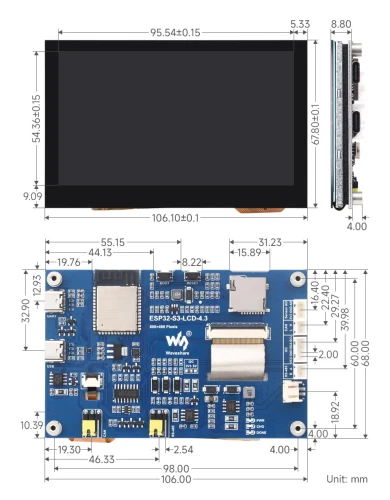

Wymiary:
Zestaw zawiera:
- ESP32-S3-Dotykowy-LCD-4.3 x1
- Kabel męski HY2.0 2P do 2PIN 10cm ×2
- Kabel męski HY2.0 2P do 3PIN 10cm ×1
- Kabel męski HY2.0 2P do 4PIN 10cm ×1
- Pakiet dystansowy × 1
Wiki: ESP32-S3-Touch-LCD-4.3
