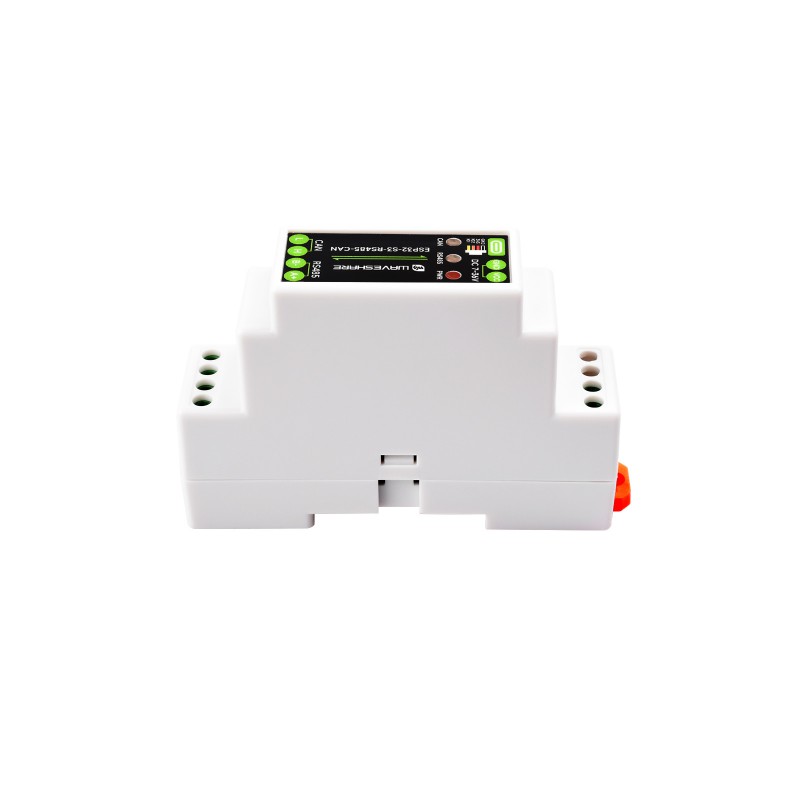

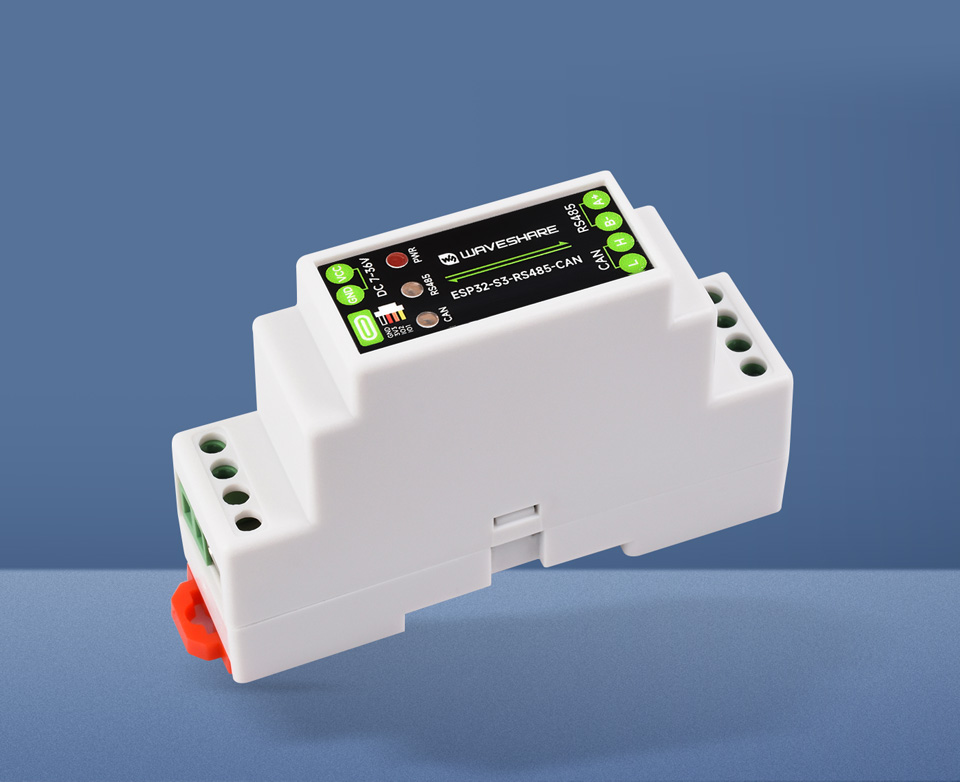

Przemysłowy sterownik ESP32-S3 RS485 CAN Wi-Fi Bluetooth 7-36V Szyna DIN
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Przemysłowa płytka ESP32-S3 z RS485 i CAN - Wi-Fi, Bluetooth, Szyna DIN
Przemysłowy sterownik oparty na układzie ESP32-S3, oferujący izolowane interfejsy RS485 i CAN oraz łączność Wi-Fi i Bluetooth 5 (LE). Wyposażony w szeroki zakres zasilania 7-36V, wbudowany układ RTC oraz komplet zabezpieczeń, idealnie sprawdza się w trudnych warunkach automatyki przemysłowej i IoT.
Najważniejsze cechy:
- Procesor ESP32-S3 Xtensa 32-bit LX7 dual-core o taktowaniu do 240 MHz.
- Łączność bezprzewodowa 2.4GHz Wi-Fi oraz Bluetooth 5 (LE).
- Izolowany interfejs RS485 z automatyczną kontrolą kierunku przepływu danych.
- Izolowany interfejs CAN z zabezpieczeniami TVS i ESD.
- Szeroki zakres napięcia zasilania od 7V do 36V DC przez złącze śrubowe.
- Wbudowany układ RTC PCF85063 do zadań wymagających harmonogramu czasowego.
- Pełna izolacja cyfrowa i izolacja zasilania dla stabilnej pracy bez zakłóceń.
- Zabezpieczenia przemysłowe: diody TVS, ochrona przeciwprzepięciowa i ESD.
- Obudowa ochronna z możliwością montażu na standardową szynę DIN.
- Wskaźniki LED stanu pracy dla zasilania oraz transmisji RS485 i CAN.

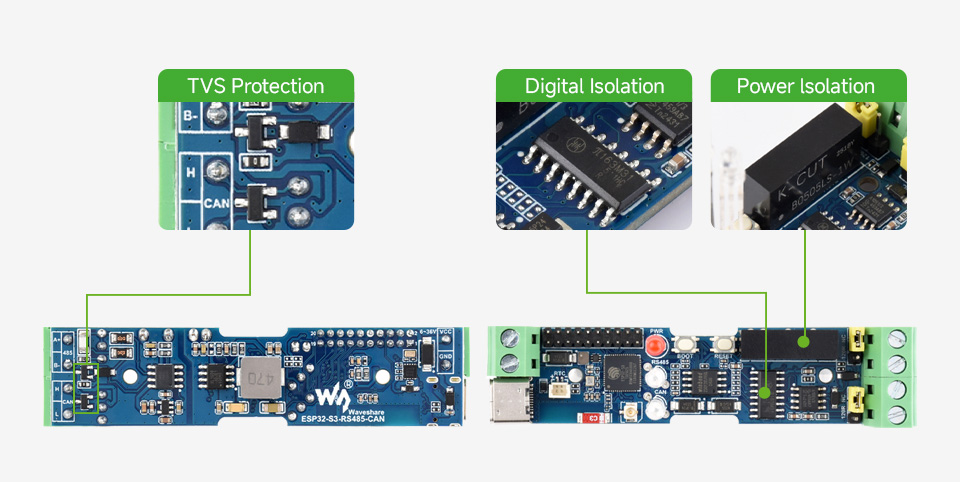

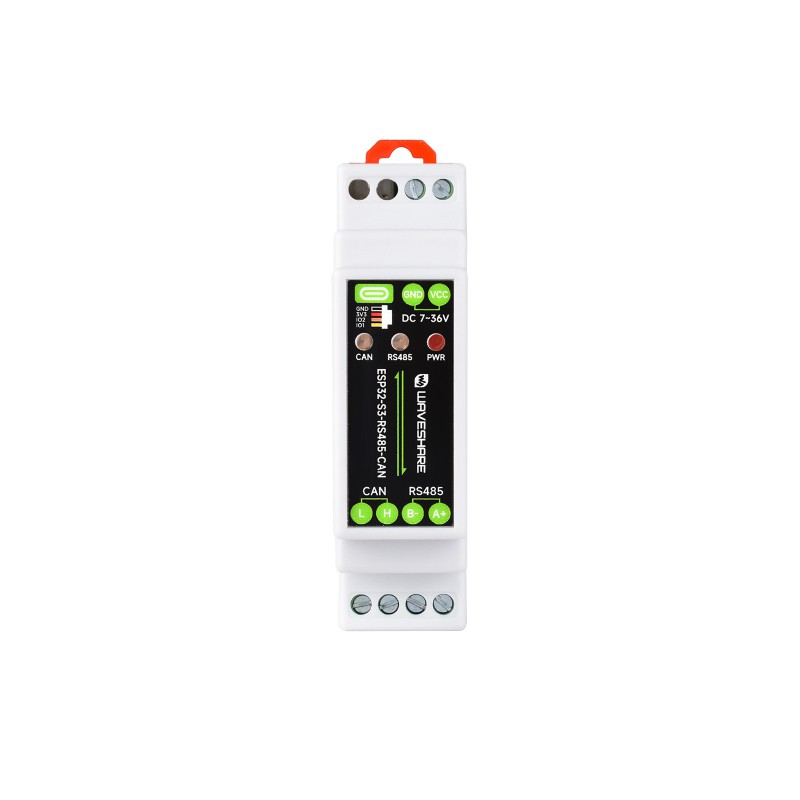

Wielopoziomowa izolacja i ochrona obwodów
Sterownik zaprojektowano do pracy w trudnych warunkach środowiskowych. Zintegrowana izolacja galwaniczna oddziela sygnały sterujące od zakłóceń zewnętrznych, a diody TVS chronią układ przed nagłymi skokami napięcia i wyładowaniami elektrostatycznymi, zapewniając długowieczność urządzenia.

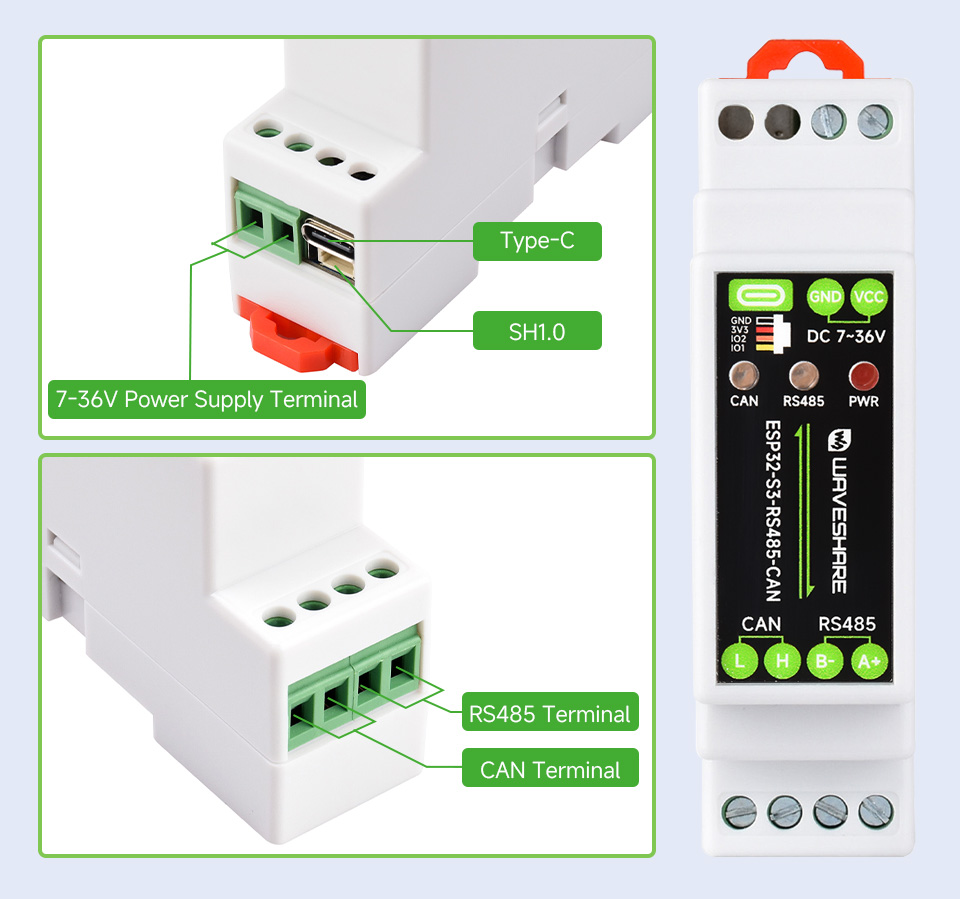

Opis interfejsów i terminali

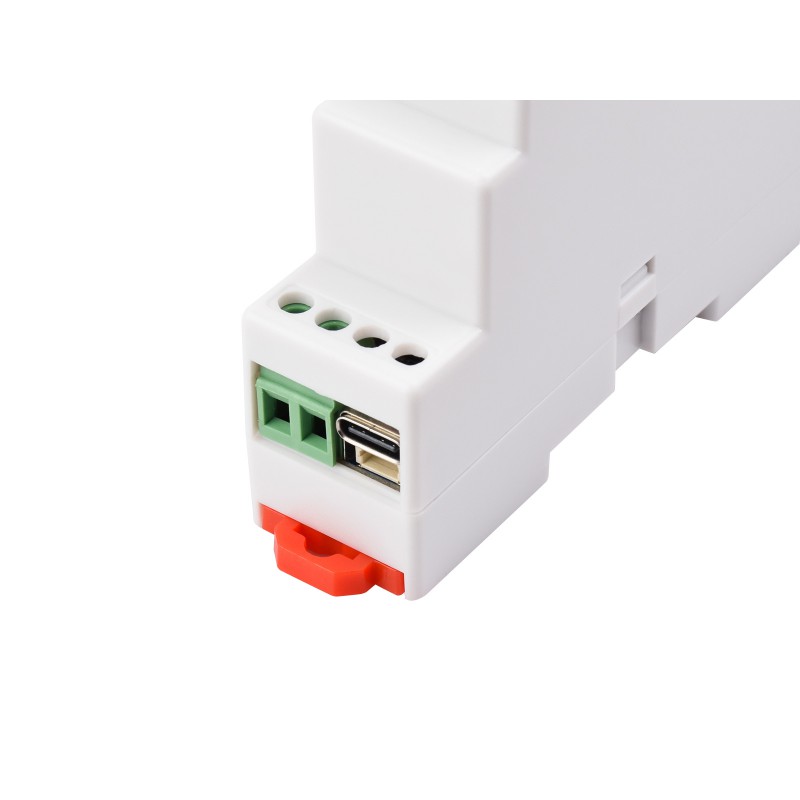

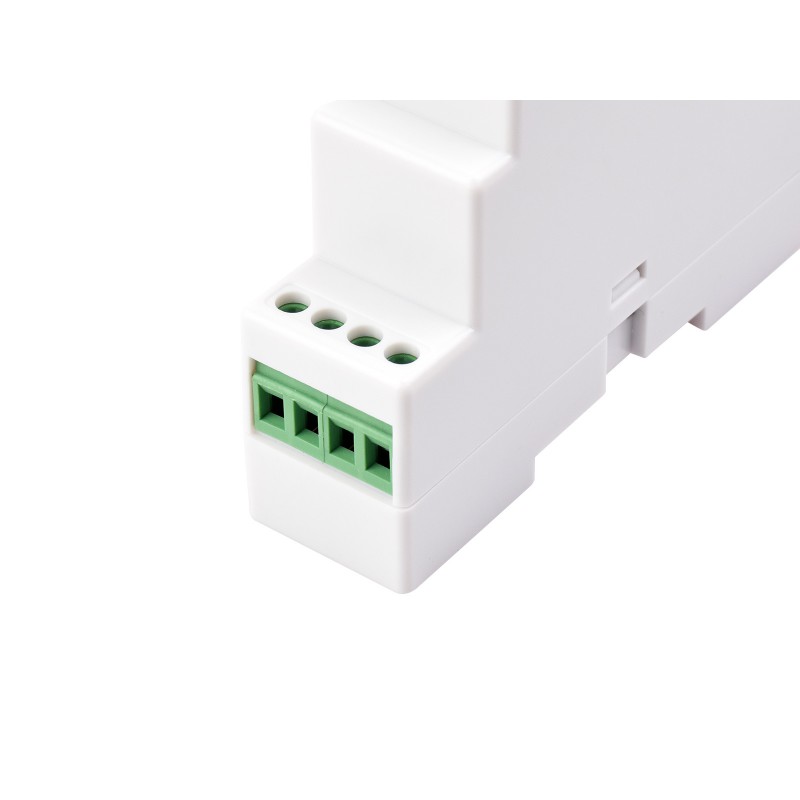

Urządzenie oferuje wygodne złącza śrubowe do komunikacji RS485 i CAN oraz zasilania. Dodatkowo port USB Type-C umożliwia szybkie programowanie i diagnostykę układu.

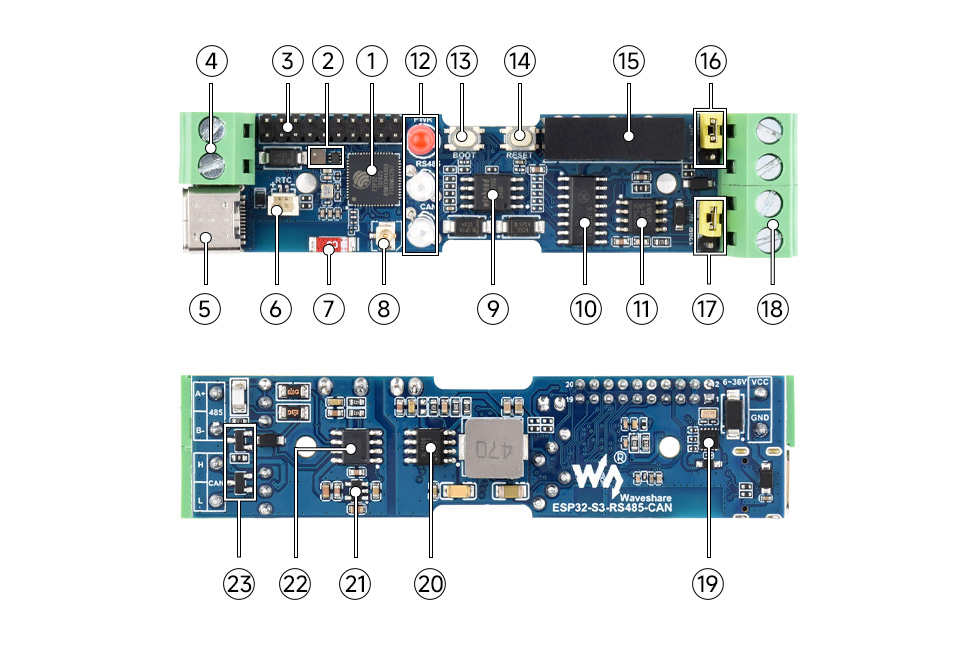

Budowa płytki i komponenty
- ESP32-S3: Procesor 240MHz, Wi-Fi/BLE
- Moduł DC-DC: Stabilne zasilanie 3.3V 2A
- Złącze pinheader: Rozszerzenia 2.0mm
- Terminal zasilania: Wejście 7–36V DC
- Port USB Type-C: Programowanie i zasilanie
- Złącze RTC: Dla baterii podtrzymującej
- Antena ceramiczna: Wi-Fi/BT
- Złącze IPEX: Dla anteny zewnętrznej
- Pamięć Flash: 16MB
- Izolacja cyfrowa: Ochrona sygnału
- Transceiver CAN
- Wskaźniki LED: PWR, RS485, CAN
- Przycisk BOOT
- Przycisk RESET
- Izolacja zasilania: Unibody isolation
- Rezystor RS485: Konfiguracja 120R
- Rezystor CAN: Konfiguracja 120R
- Złącza RS485 i CAN
- Układ RTC PCF85063
- Układ zasilania DC-DC
- Stabilizator LDO ME6217C33M5G
- Transceiver RS485
- Diody TVS: Ochrona surge
Specyfikacja techniczna
- Mikrokontroler: ESP32-S3R8 Dual-Core
- Taktowanie: 240 MHz
- Łączność: Wi-Fi 2.4GHz + BT 5 (LE)
- Zasilanie: 7-36V DC (terminal) / 5V (USB-C)
- Interfejsy: RS485, CAN (izolowane)
- Zabezpieczenia: TVS, Surge, ESD
- Układ RTC: PCF85063
- Obudowa: Montaż na szynę DIN
- Złącza: Śrubowe (terminal block)
- Wymiary: 91.6 × 23.3 × 58.7 mm

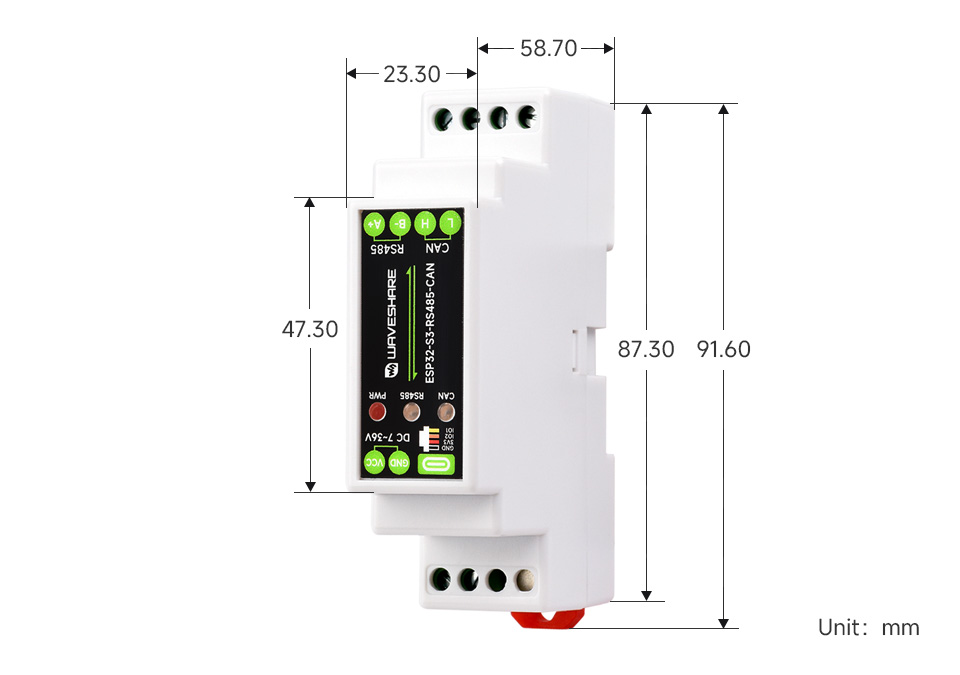

Wymiary zewnętrzne

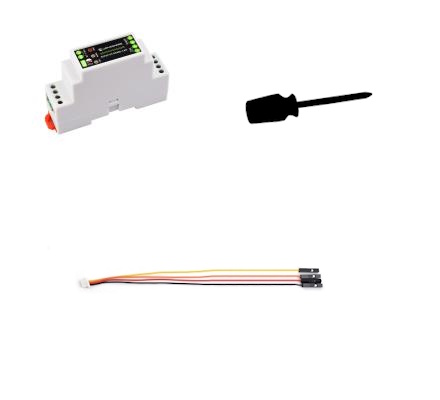

Zawartość zestawu
- Sterownik ESP32-S3-RS485-CAN x1
- Kabel SH1.0 4PIN (~150mm) x1
- Śrubokręt montażowy x1
