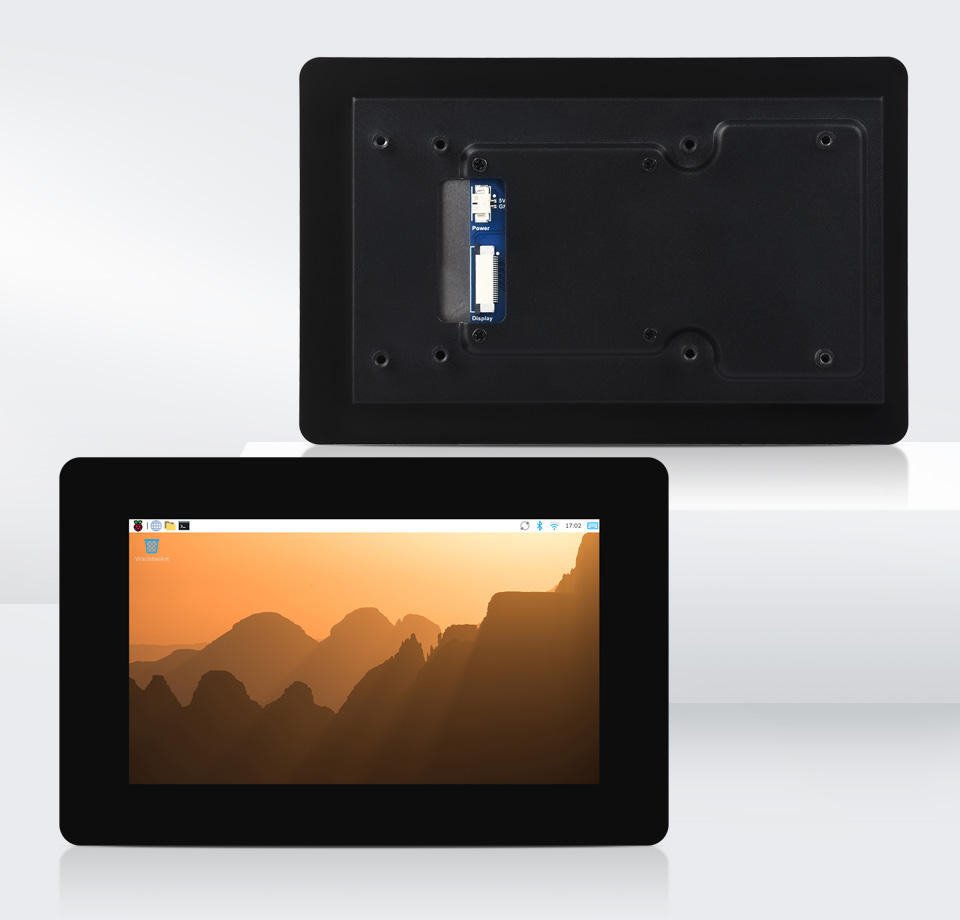

Wyświetlacz dotykowy 5" DSI 720x1280 IPS Waveshare 5-DSI-TOUCH-B
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

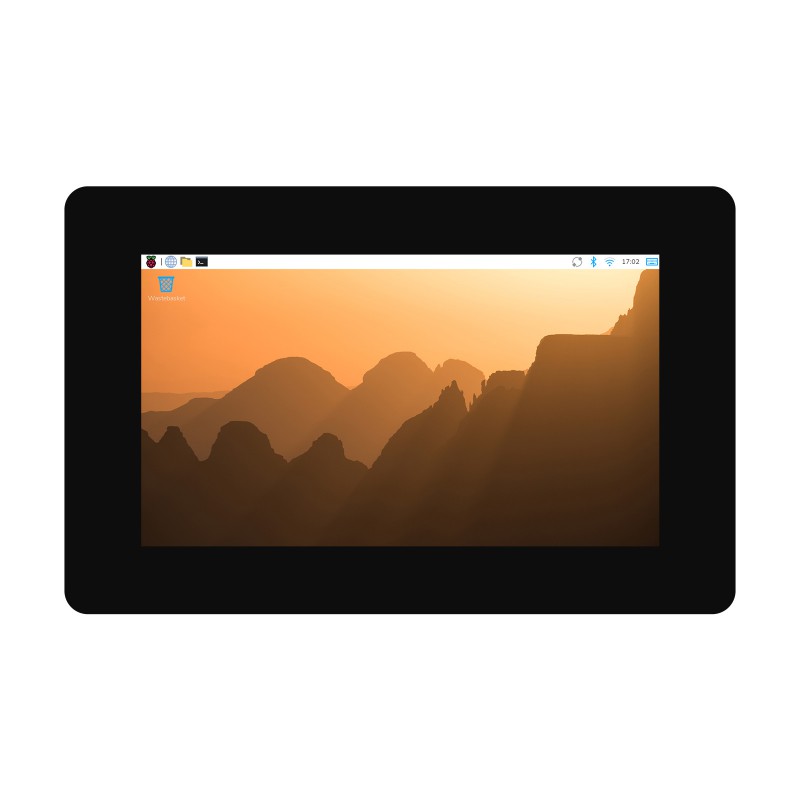

Wyświetlacz dotykowy 5" DSI 720×1280 IPS - Optical Bonding, Hartowane szkło
Wysokiej jakości 5-calowy wyświetlacz IPS o rozdzielczości 720×1280 z interfejsem DSI, charakteryzujący się pełnym laminowaniem (Optical Bonding) oraz hartowanym szkłem 6H. Urządzenie oferuje 5-punktowy dotyk pojemnościowy, programową regulację jasności oraz smukłą konstrukcję o grubości zaledwie 8 mm. Idealnie współpracuje z platformami takimi jak Raspberry Pi, ESP32-P4 oraz układami RK35xx.
Najważniejsze cechy:
- Ekran IPS o rozdzielczości sprzętowej 720×1280 i kącie widzenia 178°.
- 5-punktowy dotyk pojemnościowy chroniony hartowanym szkłem o twardości 6H.
- Technologia Optical Bonding zapewniająca lepszy kontrast i przejrzystość obrazu.
- Interfejs DSI z częstotliwością odświeżania do 60Hz.
- Układ sterujący wyświetlaczem HX8394 oraz kontroler dotyku GT911.

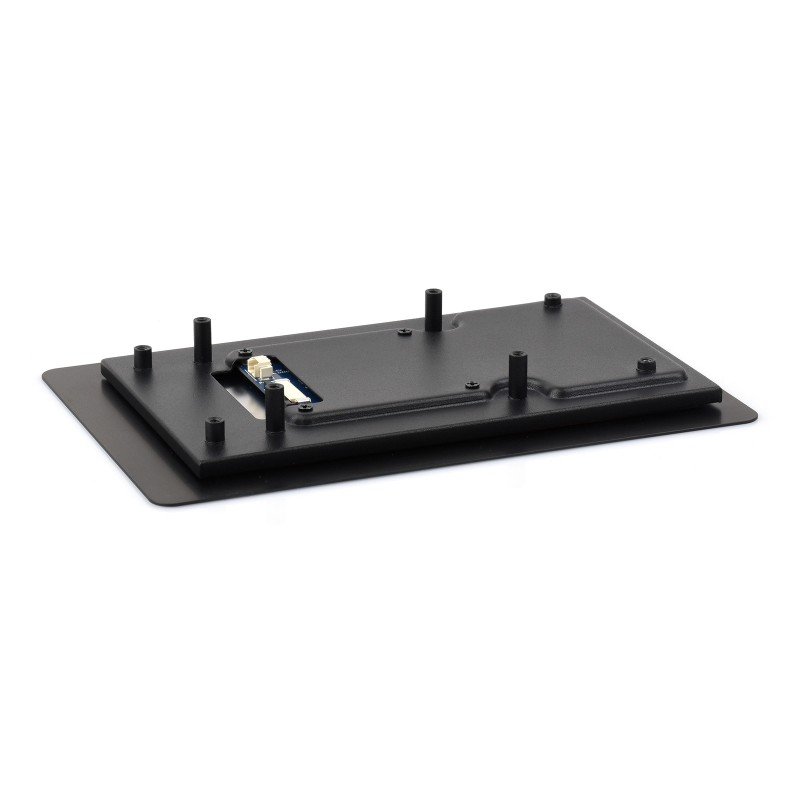

- Aluminiowa obudowa tylna zapewniająca pasywne chłodzenie i trwałość.
- Wyjątkowo smukła konstrukcja – całkowita grubość modułu to tylko 8 mm.
- Możliwość programowej kontroli jasności podświetlenia.
Ważna informacja: Uruchomienie wyświetlacza z minikomputerem Raspberry Pi wymaga wprowadzenia zmian w pliku config.txt. Szczegółowa instrukcja konfiguracji dostępna jest na stronie Wiki producenta.

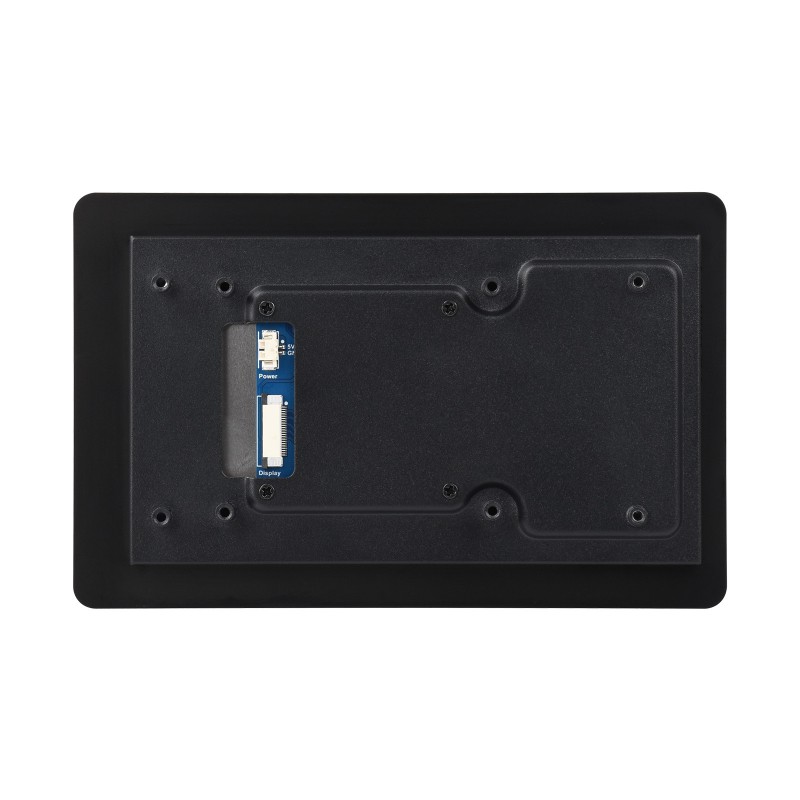

Szeroka kompatybilność systemowa
Moduł został zaprojektowany do współpracy z najpopularniejszymi platformami deweloperskimi:
- Raspberry Pi: Obsługa Raspberry Pi OS, dotyk 5-punktowy.
- ESP32-P4: Wsparcie dla programów graficznych LVGL.
- RK3506 / RK3576: Obsługa systemów Buildroot, Debian, Ubuntu oraz Android.

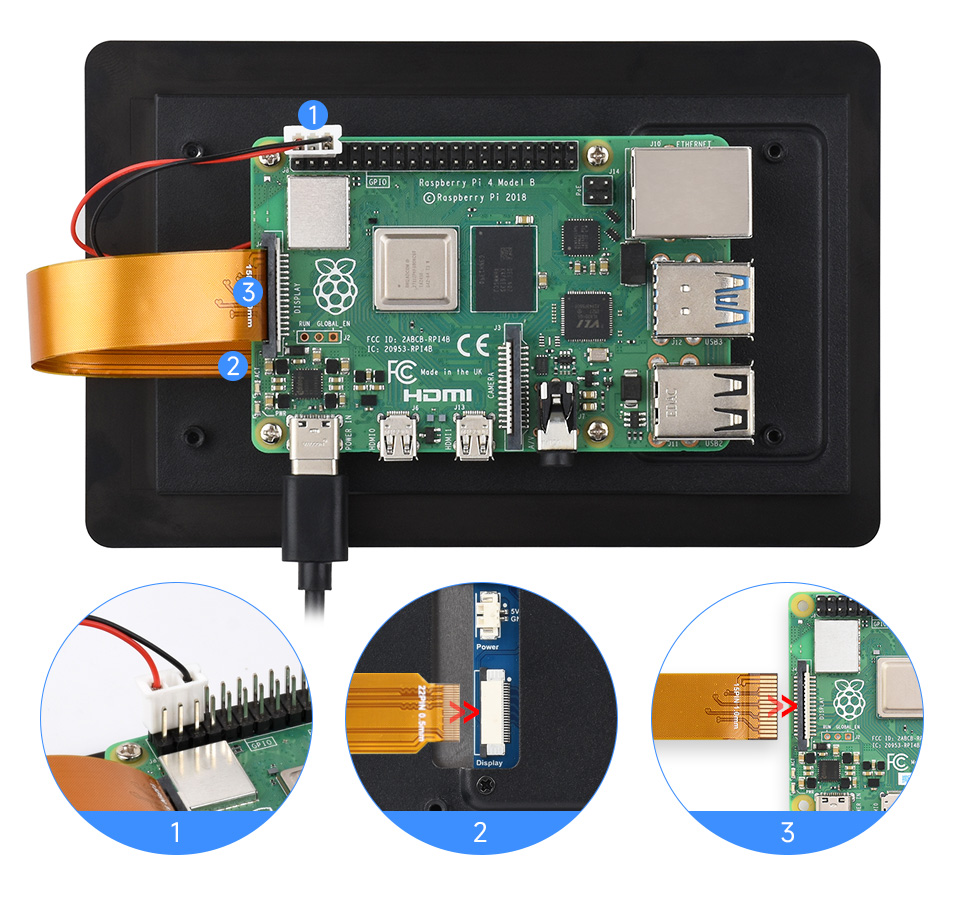

Przykłady połączeń

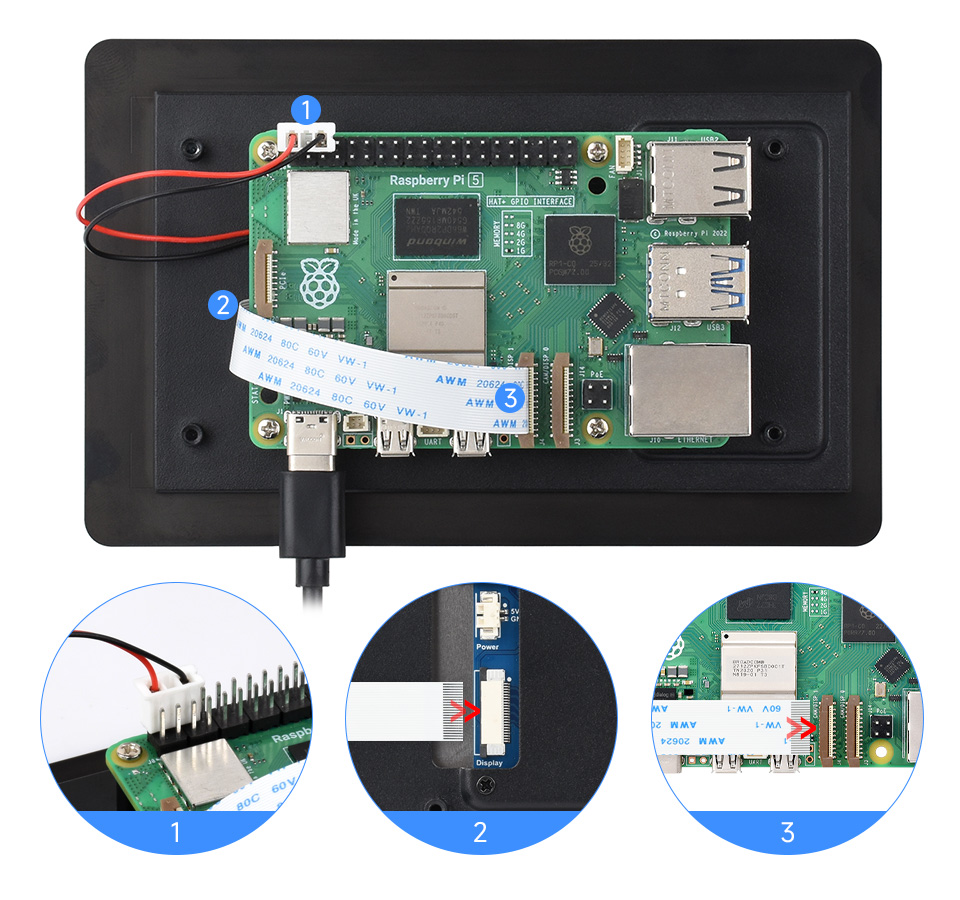

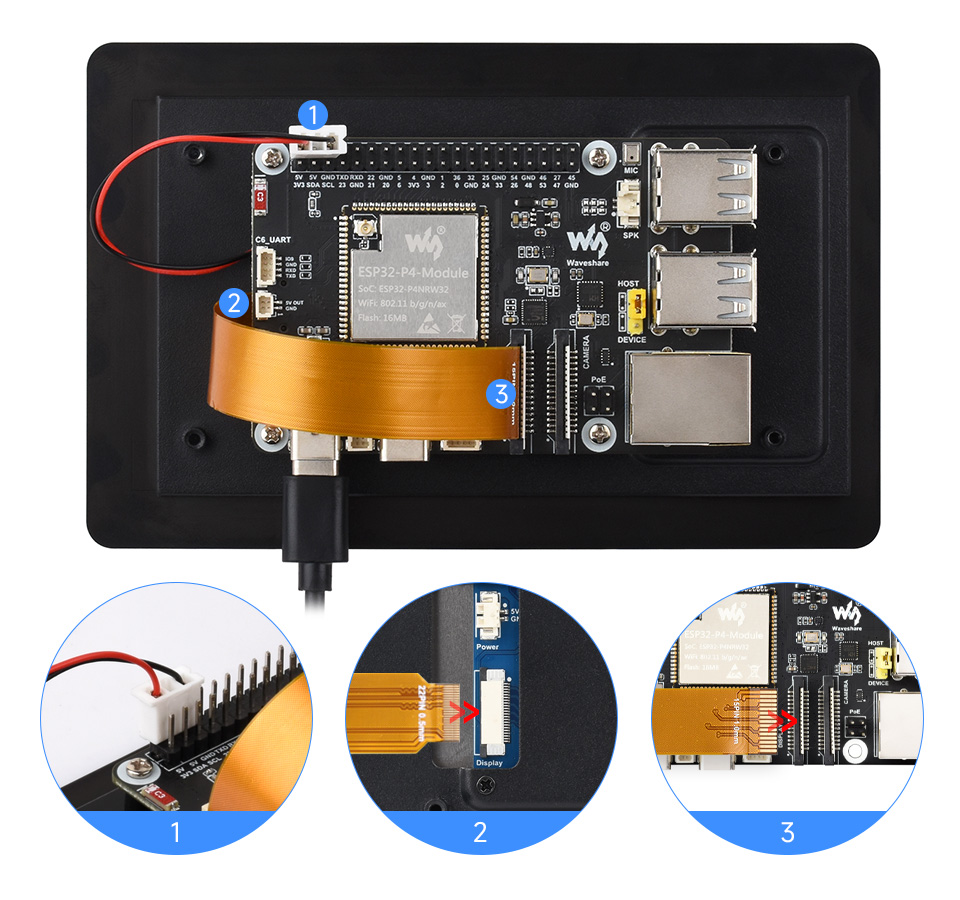

W przypadku Raspberry Pi 5 należy użyć kabla FFC i zasilić LCD poprzez piny GPIO 5V. Dla Raspberry Pi 4B oraz ESP32-P4-Module-DEV-KIT połączenie realizowane jest przez dedykowane taśmy DSI i zasilanie z sekcji GPIO.
Specyfikacja techniczna
- Przekątna: 5 cali
- Rozdzielczość: 720 × 1280 px
- Typ matrycy: IPS
- Kontroler LCD: HX8394
- Kontroler dotyku: GT911
- Interfejs: DSI (MIPI)
- Grubość: 8 mm
- Twardość szkła: 6H
- Chłodzenie: Pasywne (aluminium)
- Odświeżanie: 60Hz

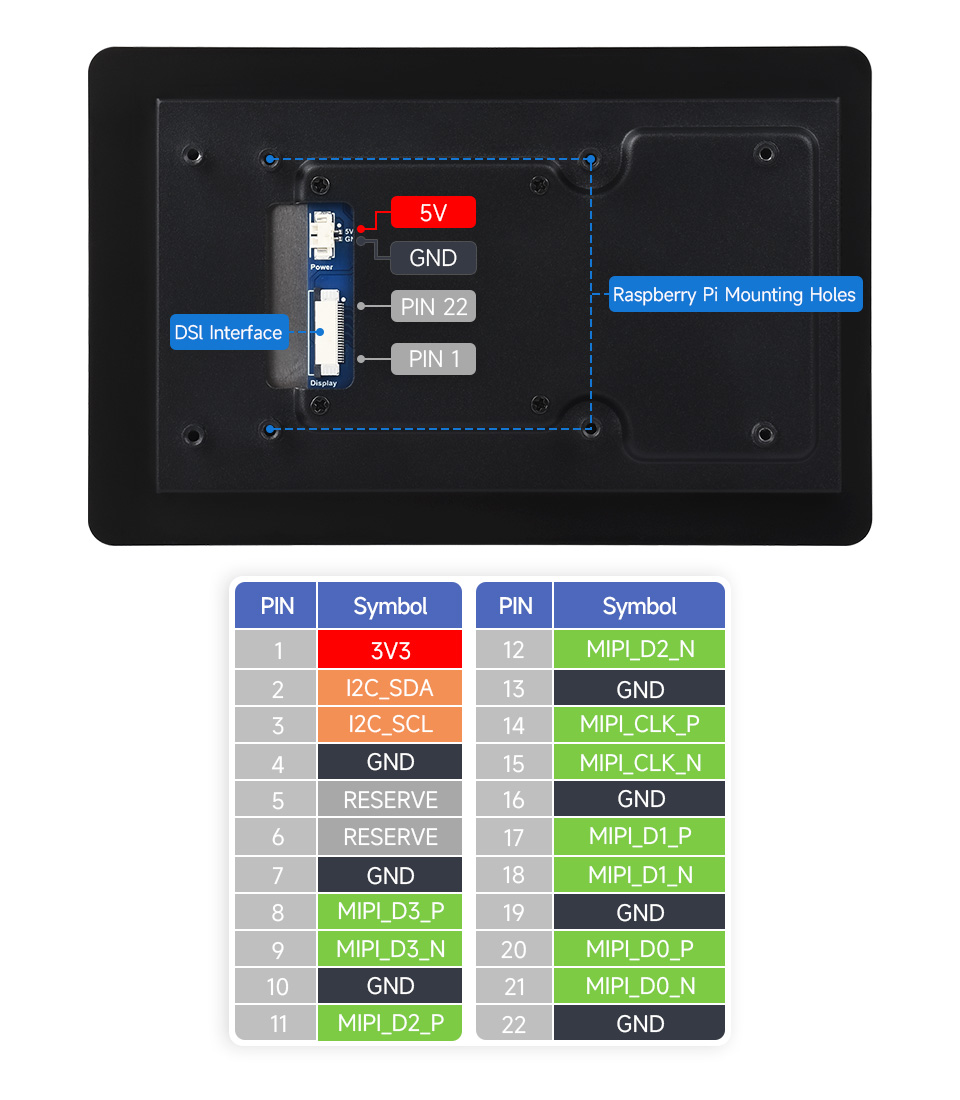

Interfejs wyświetlacza

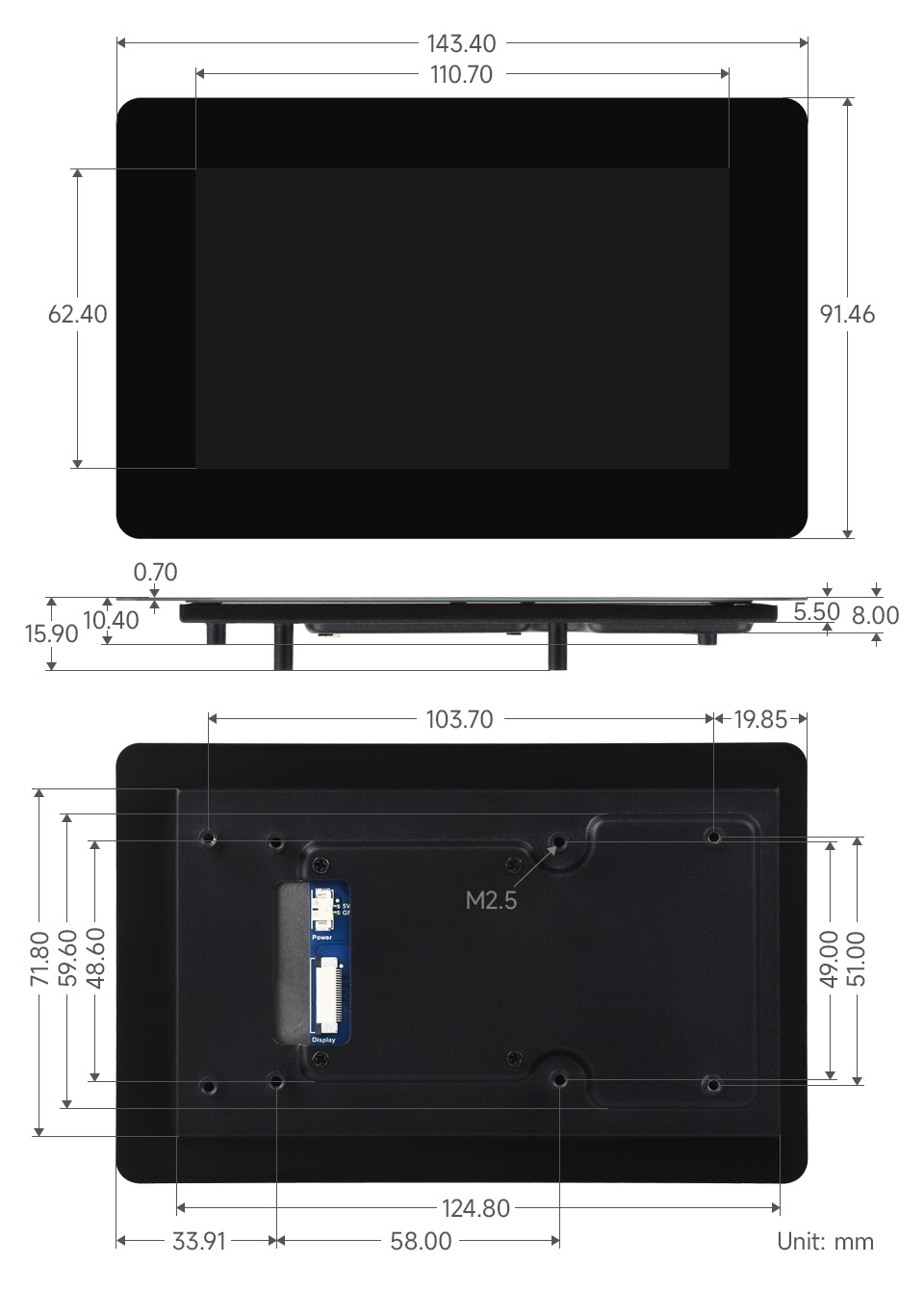

Wymiary zewnętrzne

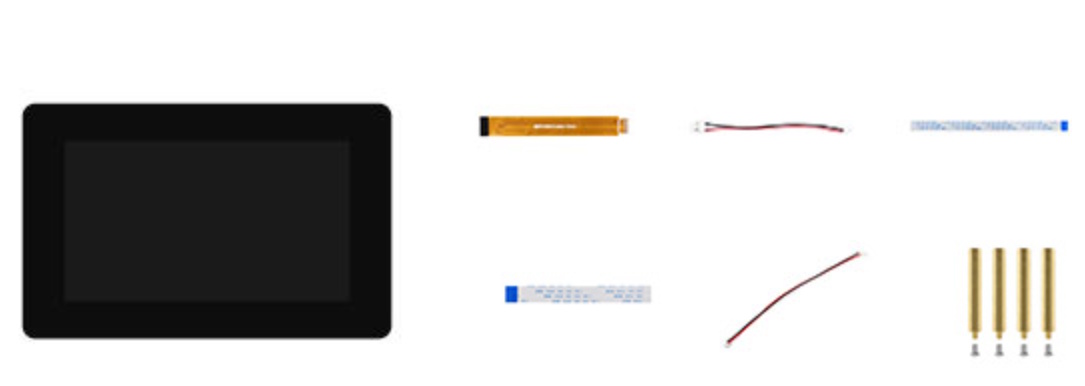

Zawartość zestawu
- Wyświetlacz 5-DSI-TOUCH-B
- Kabel MIPI-DSI-Cable 12cm
- Kabel MX 1.25 2PIN do 2.54 3PIN
- Kabel FFC 22PIN ~200mm
- Kabel FFC 22PIN ~100mm
- Kabel MX1.25 2PIN do MX1.25 4PIN ~150mm
- Zestaw dystansów montażowych
