Moduł ESP32-S3 z 7" Ekranem LCD, WiFi/BLE, obsługa CAN i RS485
ESP32-S3-LCD-7 to wydajna płytka rozwojowa z 7-calowym ekranem o rozdzielczości 800×480. Wyposażona w WiFi 2.4 GHz, Bluetooth 5, 8 MB Flash i PSRAM, idealnie nadaje się do projektów IoT i HMI. Obsługuje interfejsy: CAN, I2C, RS485, Micro SD. Posiada wbudowany układ ładowania baterii, porty USB oraz złącza GPIO dla czujników i urządzeń peryferyjnych.
Najważniejsze cechy:
- Procesor: Xtensa® 32-bit LX7, dwurdzeniowy, 240 MHz
- Komunikacja bezprzewodowa: WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5 (BLE)
- Pamięć: 512KB SRAM, 384KB ROM, 8MB Flash, 8MB PSRAM

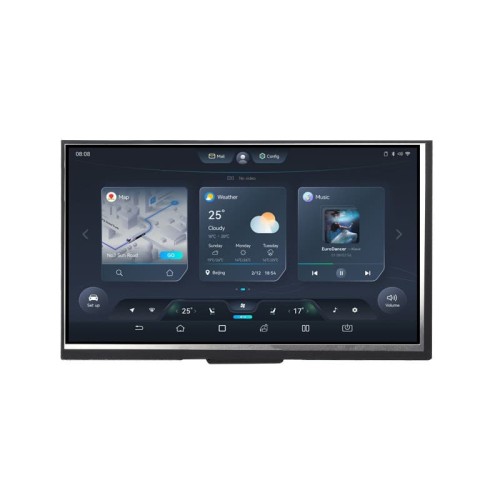

- Ekran: 7-calowy LCD, rozdzielczość 800x480, 65K kolorów
- Panel dotykowy: BRAK
- Interfejsy komunikacyjne: CAN, RS485, I2C, UART, USB, gniazdo na kartę Micro SD
- Zarządzanie zasilaniem: wbudowany układ ładowania baterii litowej ze złączem PH2.0
- Porty USB: Dwa porty USB-C, jeden do zasilania i programowania, drugi jako port UART
- Dodatkowe złącza: Port dla czujników, GPIO dla wejścia/wyjścia cyfrowego

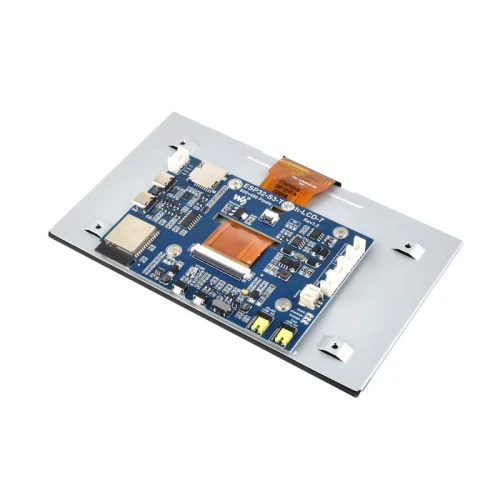

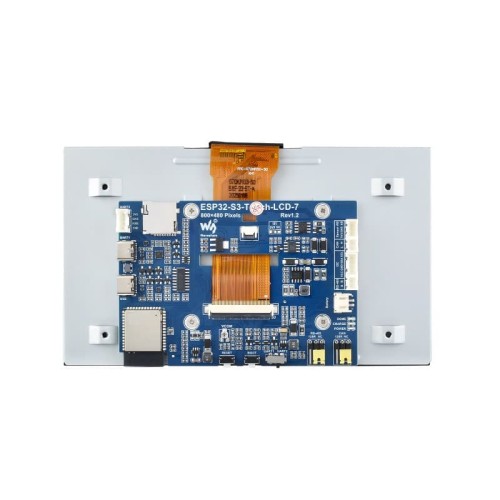

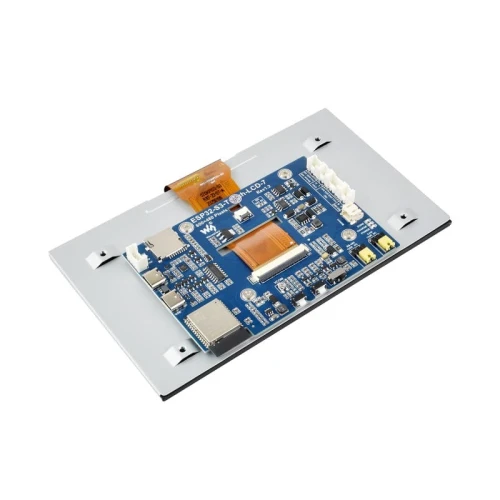

Opis płyty
- ESP32-S3N8R8
- Złącze wyświetlacza 7"
- Złącze panelu dotykowego
- Gniazdo na kartę Micro SD
- Port USB Type-C
- Port UART (USB do UART)
- Złącze UART2
- Złącze czujnika
- Złącze CAN
- Złącze I2C
- Złącze RS485
- Złącze baterii 3.7V PH2.0
- Przełącznik rezystora terminującego CAN
- Przełącznik rezystora terminującego RS485
- Przełącznik wyboru UART
- Przycisk BOOT
- Przycisk RESET
- Przełącznik poziomu logicznego I2C (3.3V/5V)
- Dioda wskaźnika naładowania
- Dioda wskaźnika ładowania
- Dioda wskaźnika zasilania
Specyfikacja techniczna:
- Procesor: Xtensa® 32-bit LX7, dwurdzeniowy, 240 MHz
- Komunikacja: WiFi 2.4GHz, Bluetooth 5 (BLE)
- Pamięć: 8MB Flash, 8MB PSRAM
- Ekran: 7" LCD
- Rozdzielczość: 800×480 pikseli
- Interfejs wyświetlacza: RGB 565 (16-bit)
- Interfejs dotykowy: I2C
- Panel dotykowy: Brak
- Interfejsy przewodowe: CAN, RS485, I2C, UART, USB
- Gniazdo na kartę: Micro SD
- Zasilanie: USB-C lub bateria litowa (złącze PH2.0)
- Układ USB-UART: CH343P
- Wymiary: 180.0 × 116.0 mm
- Waga: 0.285 kg
Wymiary
Zawartość zestawu
- ESP32-S3-LCD-7 ×1
- Przewód HY2.0 2P do 2PIN 10cm ×2
- Przewód HY2.0 2P do 3PIN 10cm ×1
- Przewód HY2.0 2P do 4PIN 10cm ×2
Uwaga: peryferia przedstawione na zdjęciach nie stanowią części zestawu i należy je nabyć osobno.
Wiki: https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-7
