Wyświetlacz 4" IPS 480×800 HDMI z panelem dotykowym

Dostępność:: >5
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 135,00 zł 135.00
Cena netto: 109,76 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: 4inch HDMI LCD (H) Waveshare 16340

Opis

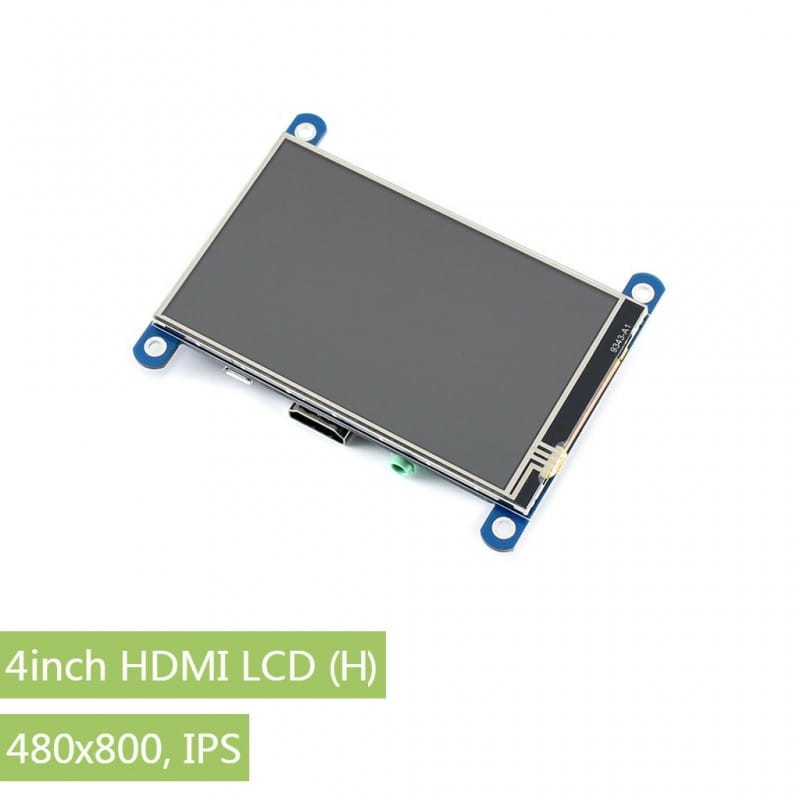

Wyświetlacz dedykowany dla Raspberry Pi o przekątnej 4" ekranem IPS oraz rezystancyjnym panelem dotykowym.

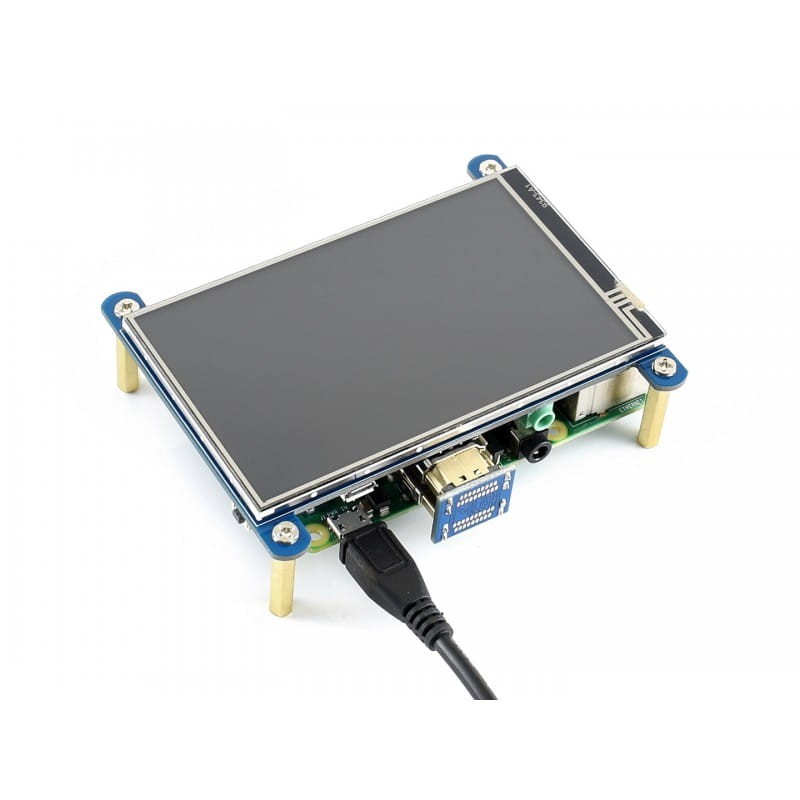

Moduł z wyświetlaczem wykonany w formie nakładki wpinanej bezpośrednio w gniazdo GPIO Raspberry Pi.
Obraz do wyświetlacza z Raspberry Pi przesyłany jest za pomocą HDMI, porty GPIO Raspberry Pi wykorzystywane są do zasilania wyświetlacz oraz obsługi panelu dotykowego za pomocą magistrali SPI.



Specyfikacja wyświetlacza 4inch HDMI LCD (H):

  • Typ wyświetlacza: 4" RGB IPS 480x800 pixeli
  • Interfejs wyświetlacza: HDMI
  • Panel dotykowy: rezystancyjny
  • Obsługa dotyku: SPI
  • Zgodny z każdą wersją Raspberry Pi (dla Rpi1 oraz Rpi Zero wymagany jest dodatkowy kabel)

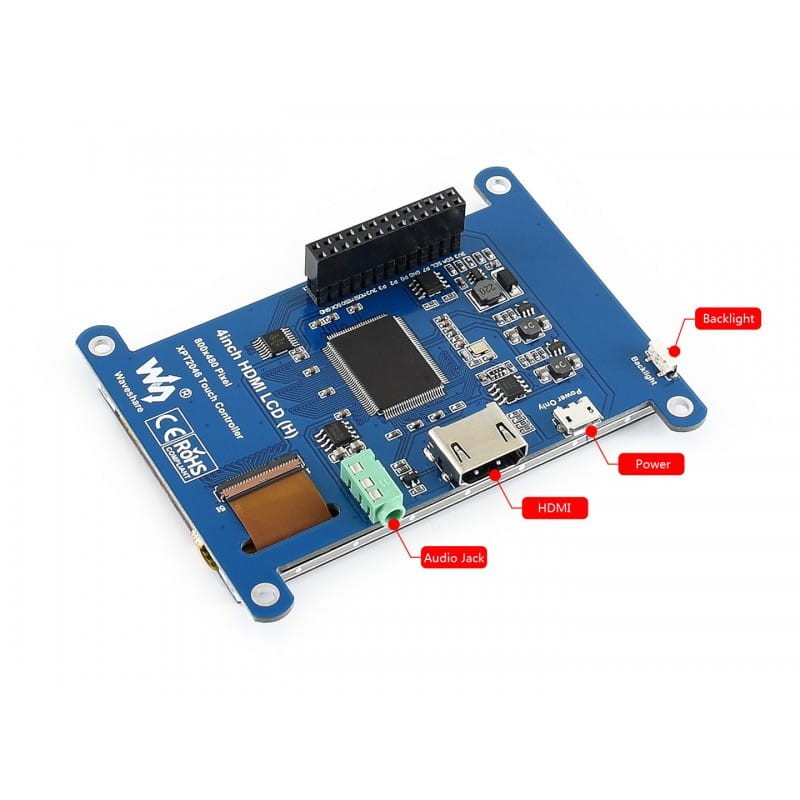

  • Gniazdo 3.5mm Jack, służące do wyprowadzenia dźwięku z HDMI
  • Podświetlanie wyświetlacza może zostać wyłączone za pomocą przełącznika

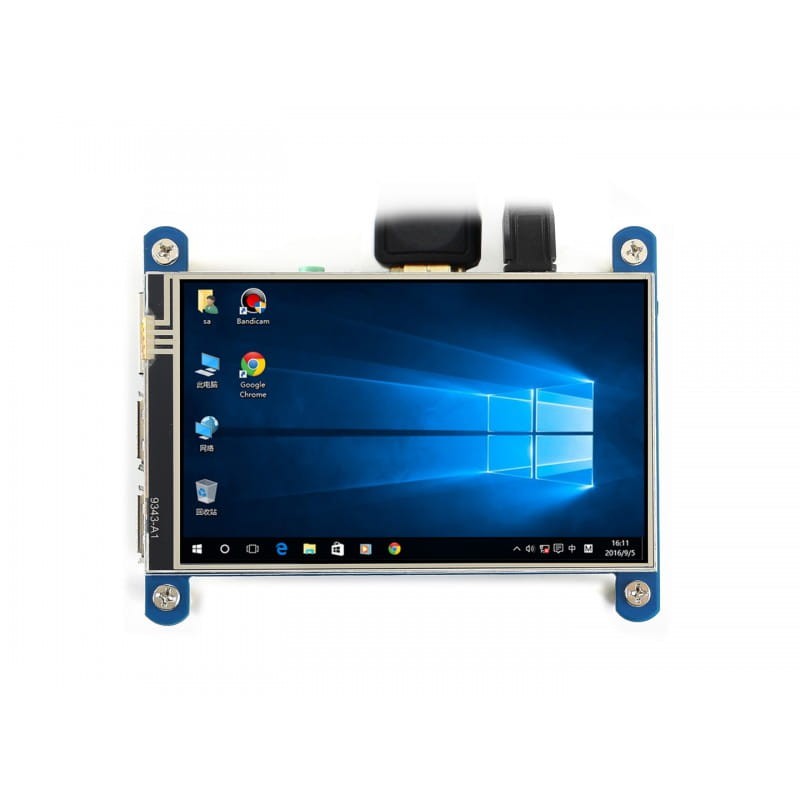

  • Wyświetlacz może również pracować z PC z Windows - panel dotykowy wtedy nie działa

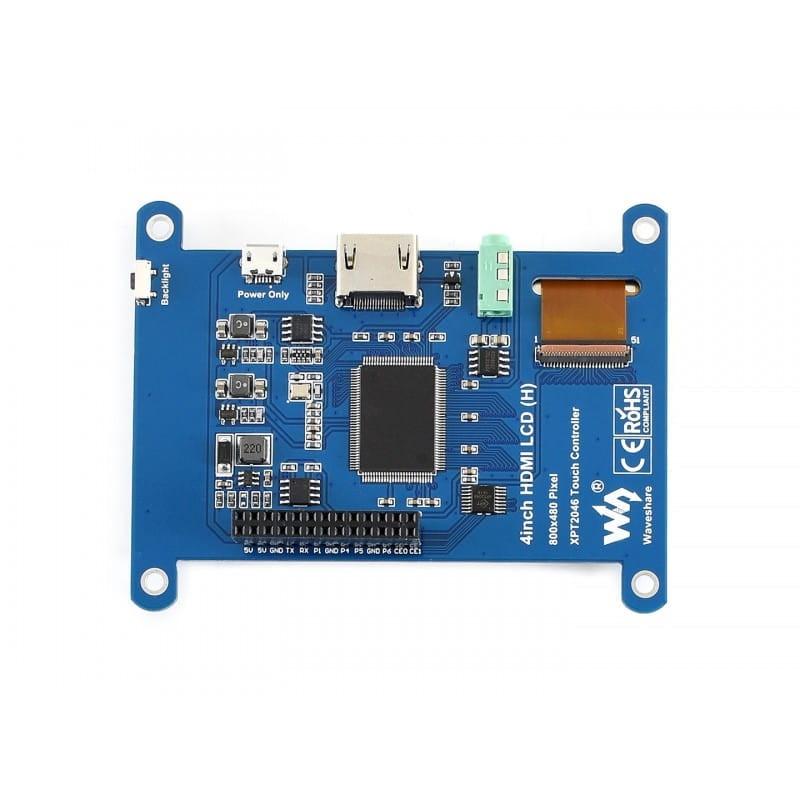

Opis GPIO wyświetlacza:

PIN NO. SYMBOL DESCRIPTION
1, 17 3.3V Plus zasilania, wejście 3.3V
2, 4 5V Plus zasilania, wejście 5V
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 NC Nie używane
6, 9, 14, 20, 25 GND Masa
19 TP_SI SPI, wejście danych panelu dotykowego
21 TP_SO SPI wyjście danych panelu dotykowego
22 TP_IRQ Wyjście IRQ, stan niski gdy panel wykryje dotknięcie
23 TP_SCK SPI, sygnał zegarowy magistrali SPI
26 TP_CS Wejście CS, kontrolera panelu dotykowego





Wymiary zewnętrzne:

Wiki:https://www.waveshare.com/wiki/4inch_HDMI_LCD_(H)









Zestaw zawiera:

1. Wyświetlacz 4" IPS 480×800 HDMI z panelem dotykowym
2. Adapter HDMI
3. Adapter Micro HDMI
4. Rysik
5. Dystanse montażowe

Dane techniczne

Przekątna 4"
Rozdzielczość 480x800
Typ wyświetlacza IPS
Panel dotykowy Rezystancyjny
Interfejs HDMI
Napięcie zasilania 5V
Kompatybilny z Raspberry Pi tak
Obudowa -----
