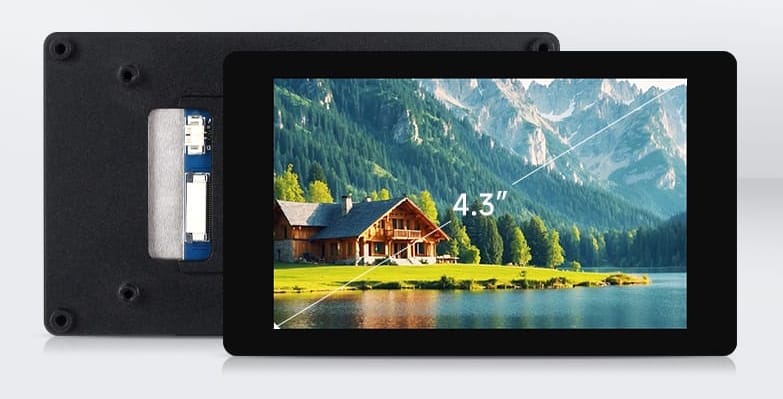

Wyświetlacz dotykowy 4.3" IPS DSI 480x800 dla Raspberry Pi i ESP32
Kompaktowy, pojemnościowy wyświetlacz dotykowy o przekątnej 4.3 cala, oferujący jasny i wyraźny obraz na matrycy IPS o rozdzielczości 480×800 pikseli. Moduł wykorzystuje szybki interfejs MIPI DSI, zapewniając płynne odświeżanie ekranu (do 60 Hz) oraz precyzyjną obsługę 5-punktowego dotyku. Dzięki aluminiowej obudowie oraz w pełni laminowanemu panelowi ze szkła hartowanego, produkt stanowi niezawodne rozwiązanie do projektowania paneli HMI opartych na urządzeniach Raspberry Pi, ESP32-P4 czy układach z serii RK.
Najważniejsze cechy:
- Matryca IPS 4.3" o rozdzielczości 480×800 pikseli z szerokim kątem widzenia 170°.
- 5-punktowy dotyk pojemnościowy ze szkłem hartowanym o twardości 6H.
- Pełna laminacja (Optical Bonding) poprawiająca przejrzystość obrazu.
- Szybki interfejs MIPI DSI z odświeżaniem na poziomie 60 Hz.
- Możliwość programowej regulacji jasności podświetlenia.

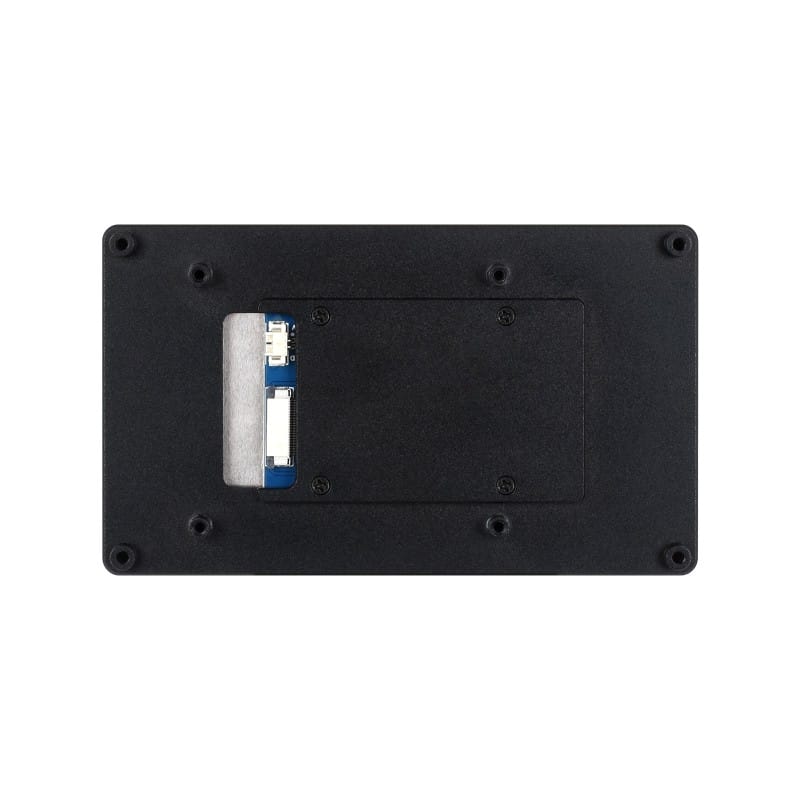

- Solidna aluminiowa obudowa, spełniająca funkcję pasywnego chłodzenia.
Kompatybilność i obsługa systemów
- Raspberry Pi: Natywna obsługa systemu Raspberry Pi OS z 5-punktowym dotykiem (domyślna orientacja pionowa z możliwością programowej zmiany na poziomą).
- ESP32-P4: Pełne wsparcie dla programów z interfejsem graficznym (GUI) realizowanych przy użyciu biblioteki LVGL.
- Seria RK (RK3506 / RK3576): Kompatybilność z systemami takimi jak Buildroot, Debian, Ubuntu oraz Android.

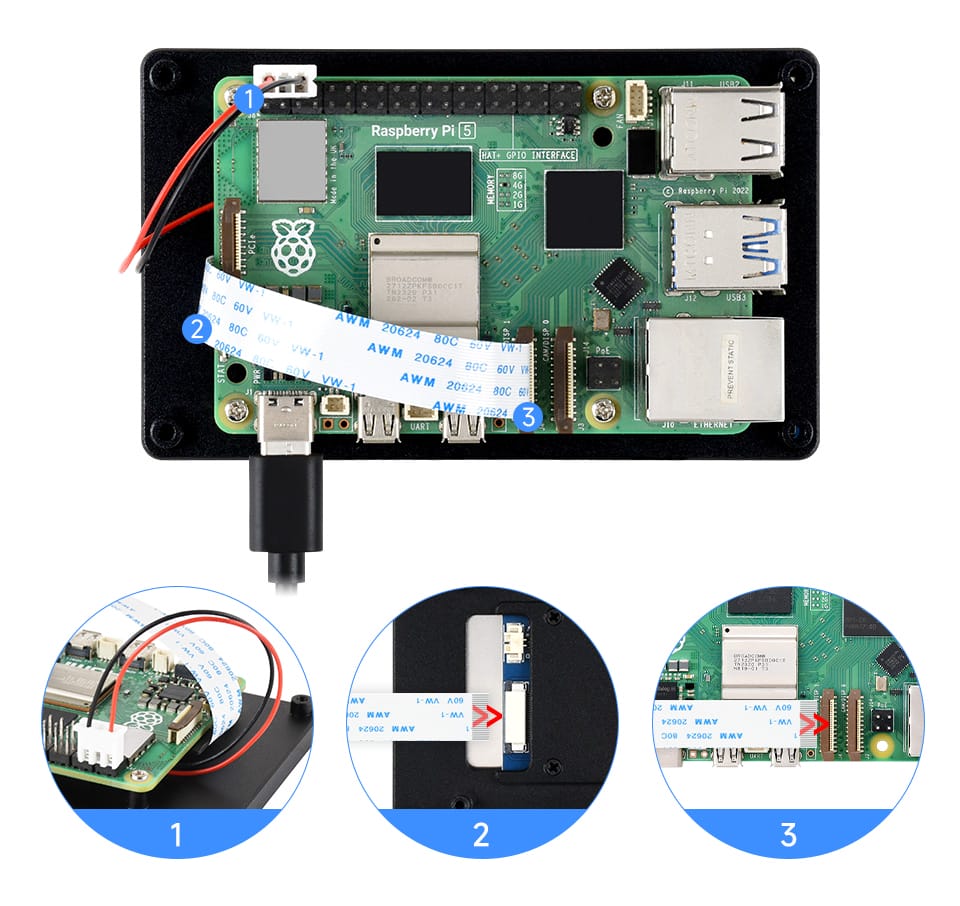

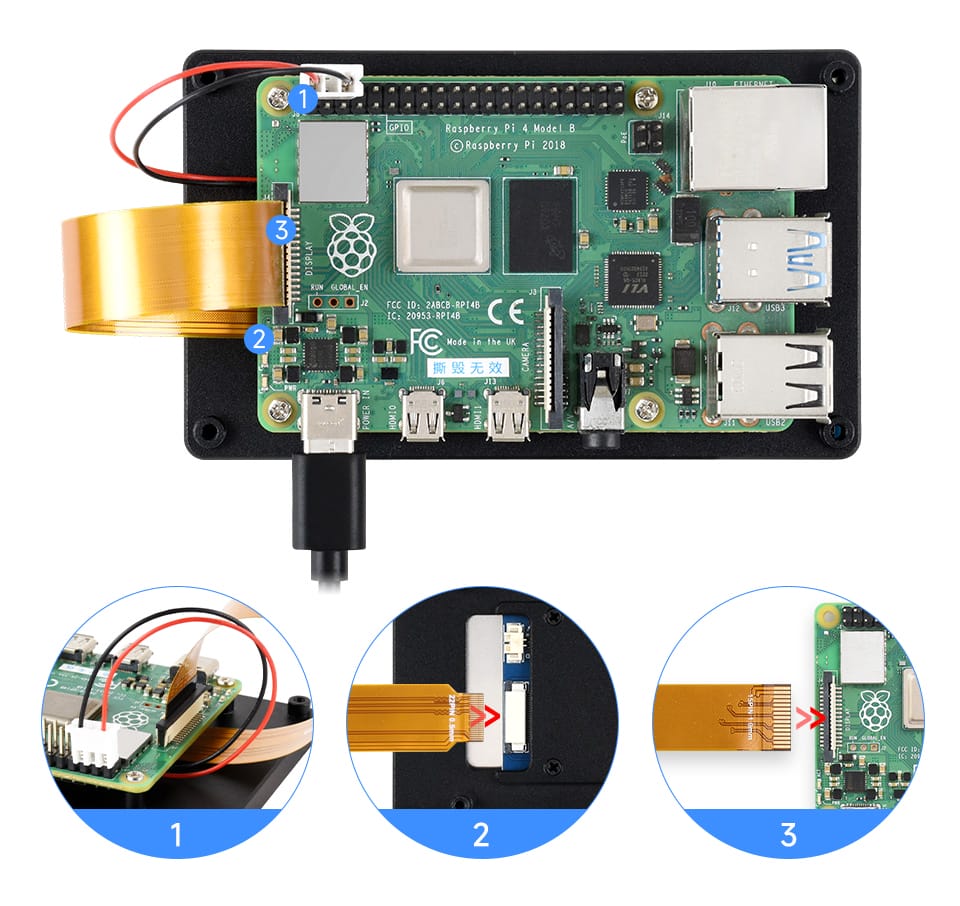

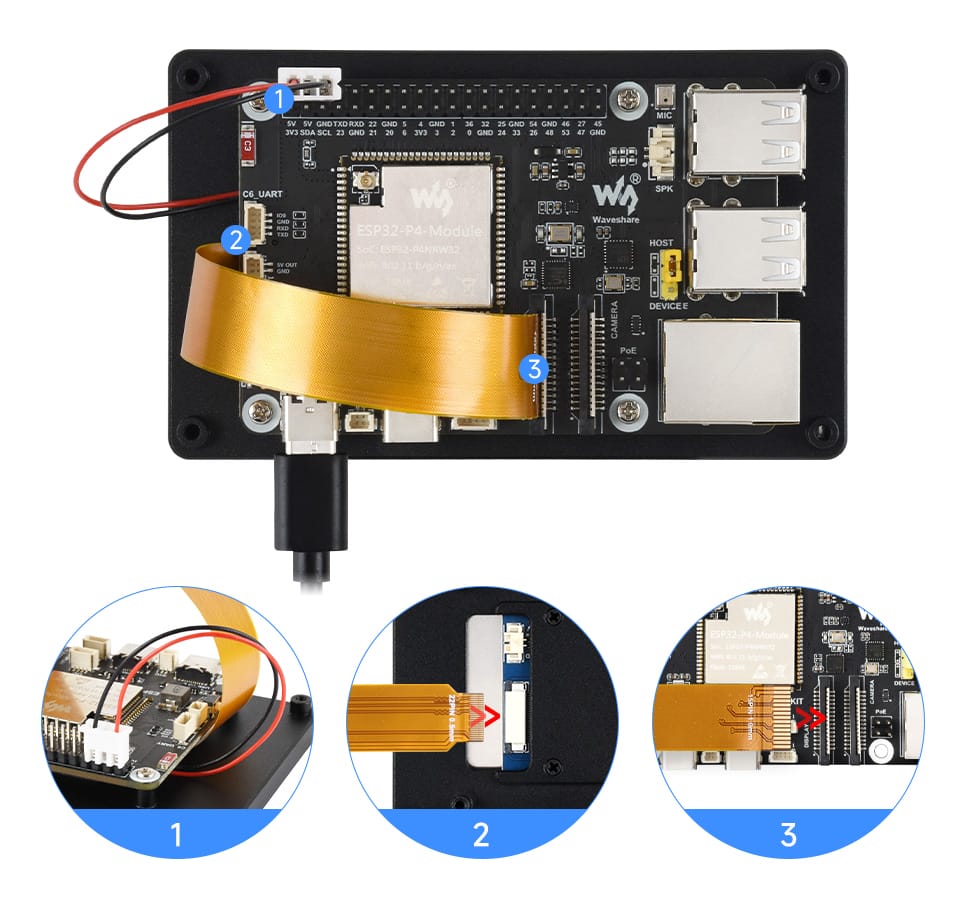

Przykłady połączeń
Komunikacja wizualna i dotykowa realizowana jest za pomocą taśm FFC lub DSI (w zależności od platformy sprzętowej). Zasilanie 5V najwygodniej doprowadzić poprzez piny GPIO mikrokontrolera lub komputera jednopłytkowego.

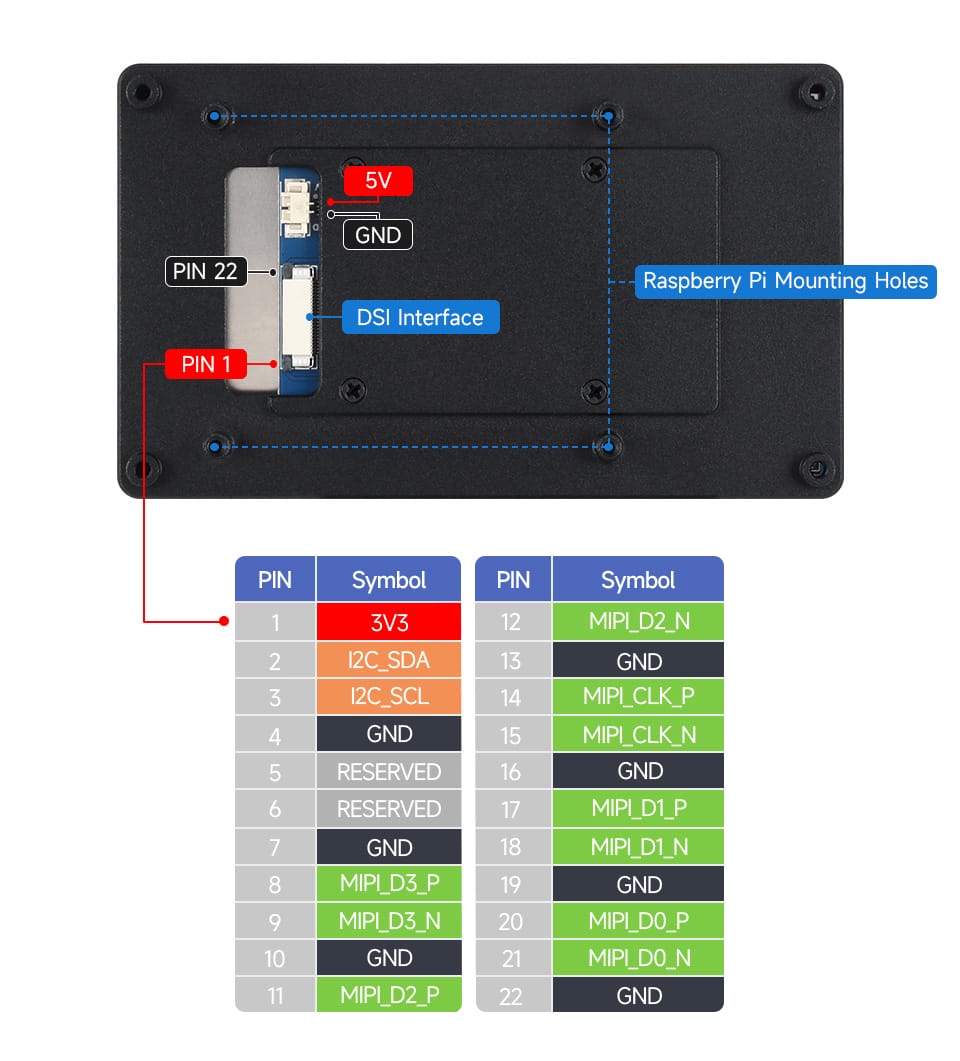

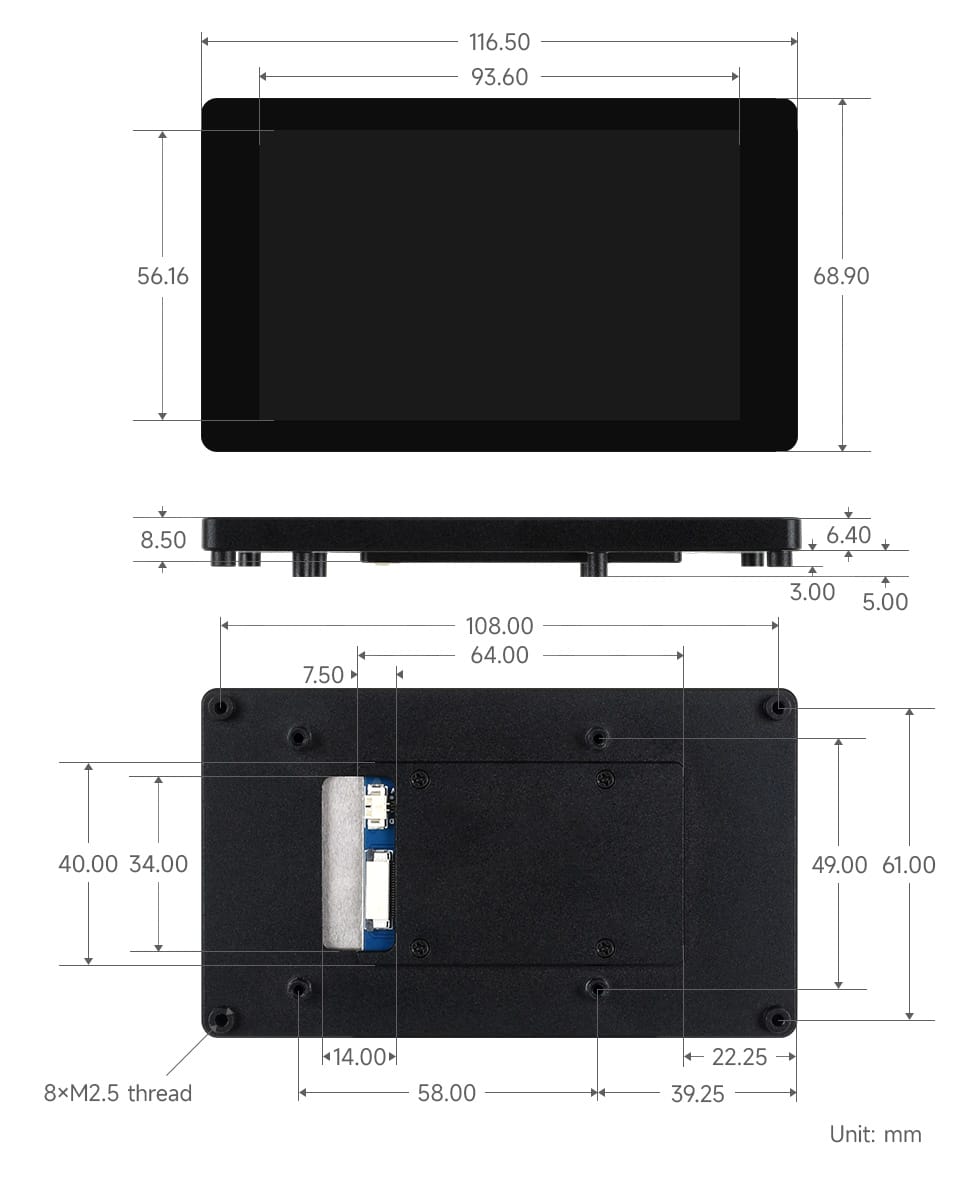

Wymiary i interfejsy
Specyfikacja techniczna
- Rozdzielczość: 480 × 800 pikseli
- Kontrast: 1000:1
- Jasność: 500 cd/m²
- Interfejs wideo: MIPI 2-lane
- Sterownik wyświetlacza (IC): ST7701S
- Układ dotykowy (IC): GT911
- Napięcie zasilania: 5.0 V (typowe)
- Pobór prądu: ok. 200 mA
- Temperatura pracy: od 0°C do 60°C
- Wymiary zewnętrzne: 116.50 × 68.90 mm
- Obszar roboczy ekranu: 93.60 × 56.16 mm

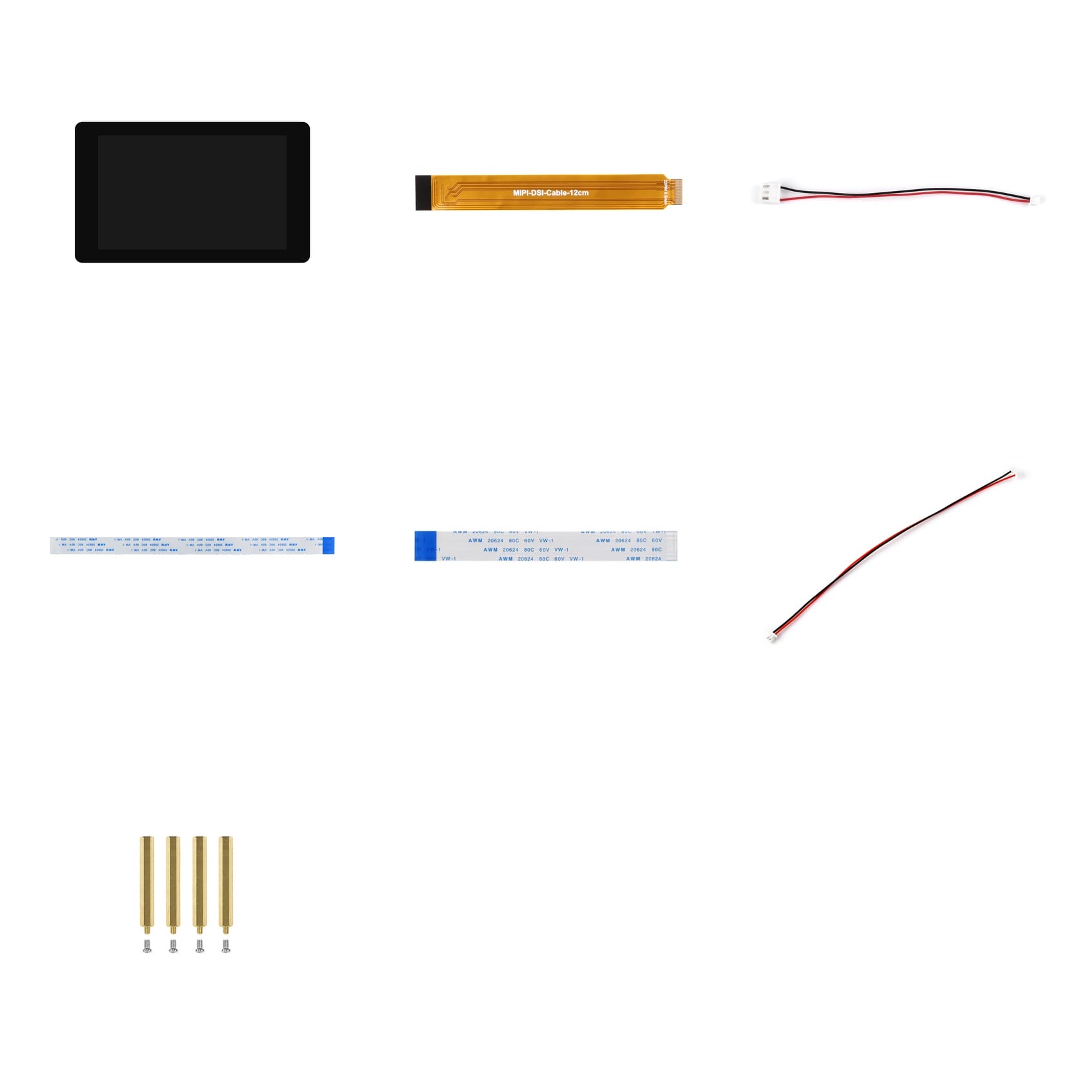

Zawartość zestawu
- Moduł wyświetlacza 4.3-DSI-TOUCH-A
- Taśma komunikacyjna MIPI DSI (12 cm)
- Przewód MX 1.25 2PIN na 2.54 3PIN (110 mm)
- Taśma FFC 22PIN (~200 mm, przeciwstawne styki)
- Taśma FFC 22PIN (~100 mm, przeciwstawne styki)
- Przewód MX 1.25 2PIN na MX 1.25 4PIN (~150 mm)
- Zestaw elementów montażowych (tuleje dystansowe / śruby)
