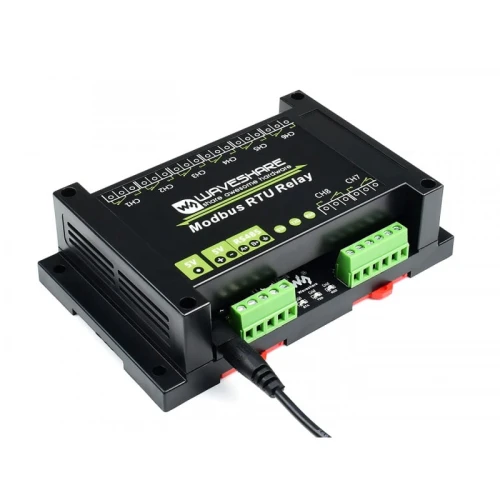

Moduł z 8 przekaźnikami sterowany RS485 Modbus RTU

Dostępność:: brak towaru
Cena:: 144,50 zł 144.50
Cena netto: 117,48 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 5
Producent: WaveShare
Kod produktu: Modbus RTU Relay (EN) Waveshare 17658
Pin It

Opis

Przemysłowy 8-kanałowy moduł z przekaźnikami sterowany przez magistralę RS485 protokół Modbus RTU.

Modbus RTU posiada wbudowane obwody ochronne, takie jak izolacja zasilania, izolacja magnetyczna, dioda TVS itp. Całość została zamknięta w estetycznej obudowie z materiału ABS.

Funkcje modułu Modbus RTU Relay:

  • Konfigurowalny adres (1~255)
  • Wbudowana funkcja flash-on, flash-off function umożliwiająca włączenie i automatyczne wyłączenie przekaźnika po ustalonym czasie
  • Wbudowane układy izolacji sygnałów oraz transoptory do sterownia przekaźnikami
  • Moduł został zabezpieczony przed przepięciami, wyładowaniami elektrostatycznymi itp. za pomocą diody TVS
  • Zabezpieczenie przed odwrotnym podłączeniem zasilania
  • Wysokiej jakości przekaźniki o dopuszczalnej obciążalności ≤10A 250VAC/30VDC
  • Obudowa posiada uchwyty umożliwiające montaż na szynie DIN
  • 3 LED, wskazujące status oraz komunikację

Możliwe zastosowania modułu Modbus RTU Relay:

Przekaźniki Modbus zastosowanie

Specyfikacja Modułu:

  • Napięcie zasilania: 5V DC
  • Interfejs komunikacyjny: RS485
  • Protokół komunikacyjny: Standard Modbus RTU
  • Konfigurowalny adres na magistrali: 1~255
  • Prędkość komunikacji Baundrate domyślna (9600, N, 8, 1)  dostępne: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
  • Ilość przekaźników: 8
  • Wyprowadzone styki przekaźników: NO NC COM
  • Zabezpieczenie magistrali RS485 ESD
  • Miejsce na wlutowanie rezystora 120Ω
  • Wskaźniki LED: Status, RXD,TXD

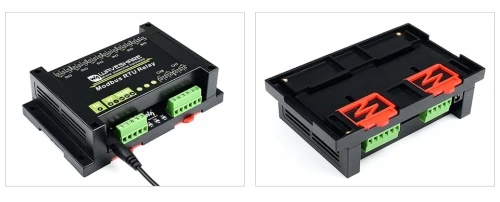

 Obudowa modułu została wykonana z materiału ABS oraz posiada zaczepy umożliwiające łatwy montaż na szynie DIN.

 Obudowa montaż DIN

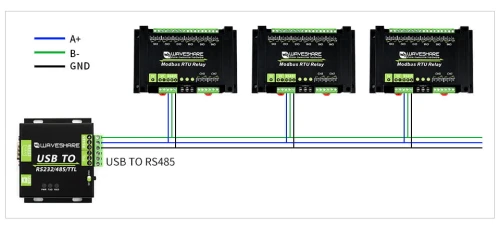

Komunikacja z modułami za pomocą magistrali RS485, zapewnia spore odległości oraz stabilność i pewność sterowania.

Do sterowania modułami przekaźników polecamy moduły adapterów USB na RS485 lub Ethernet na RS485, dostępne w naszym sklepie.

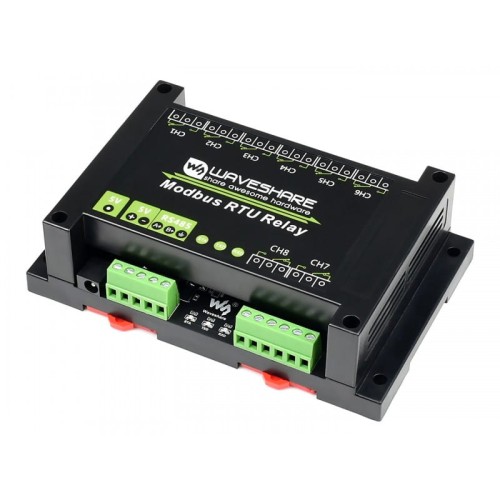

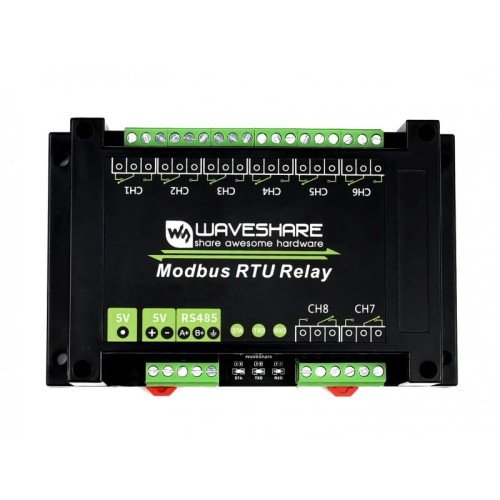

Moduł z 8 przekaźnikami sterowany RS485

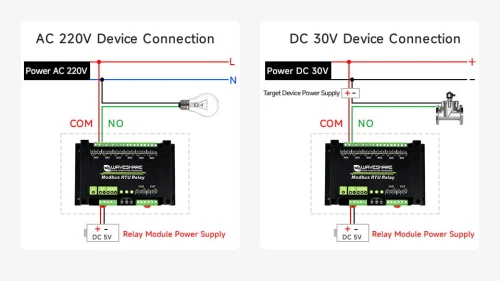

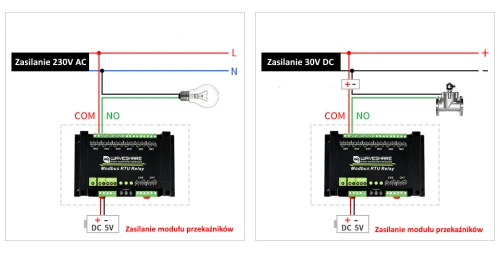

Sposób podłączenia zasilania oraz odbiorników do modułów:

Przekaźnik RS485

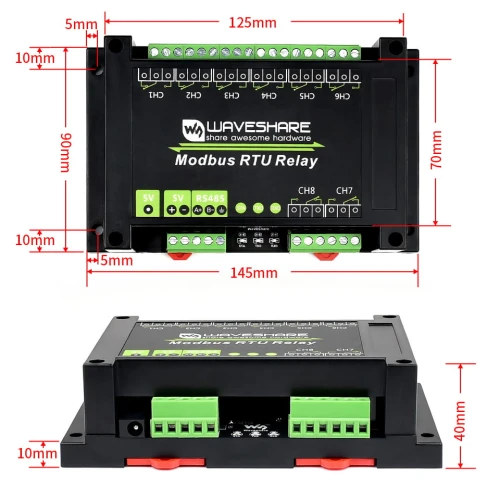

Wymiary modułu:

Przekazniki sterowane modbus RTU



Kupując otrzymujesz:

  1. Moduł z 8 przekaźnikami sterowany RS485
  2. Zasilacz
  3. Adapter EU

zestaw zawiera



Przykłady obsługi oraz opis komend służących do sterowania modułem dostępne są na stronie:

Modbus_RTU_Relay



Polska instrukcja dostępna jest na naszym blogu:





Producent udostępnił również dema dla Arduino, STM32, Raspberry Pi.
