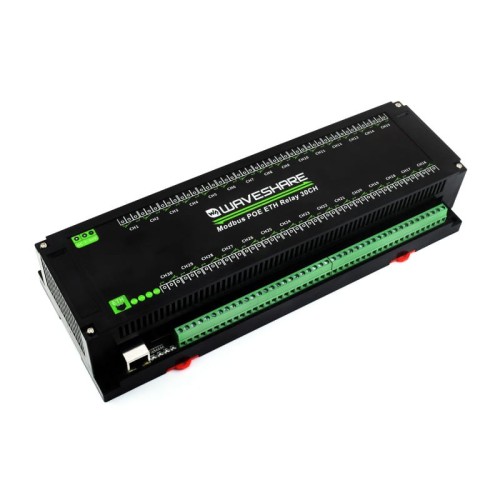

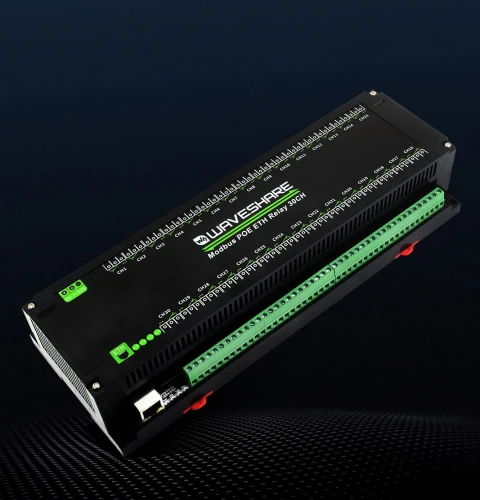

30-kanałowy moduł przekaźników Ethernet z protokołem Modbus RTU/TCP, zasilanie PoE, montaż na szynie DIN

30-kanałowy moduł przekaźników Ethernet z protokołem Modbus RTU/TCP, zasilanie PoE, montaż na szynie DIN

Moduł przekaźników 30-kanałowy Ethernet to zaawansowane rozwiązanie dla aplikacji przemysłowych wymagających stabilnej komunikacji i wysokiej wydajności. Obsługując protokoły Modbus RTU i Modbus TCP oraz zasilanie PoE, moduł umożliwia kontrolę przekaźników przez port Ethernet, co jest szczególnie przydatne w zastosowaniach z dużymi wymaganiami komunikacyjnymi. Dzięki funkcji flash-on, flash-off oraz możliwości pracy z szerokim zakresem zasilania DC 7–36V, moduł zapewnia elastyczność i bezpieczeństwo w integracji z różnorodnymi urządzeniami.

Solidna obudowa ABS do montażu na szynie DIN oraz liczne układy ochronne, takie jak izolacja optyczna i zabezpieczenie przed przepięciami, sprawiają, że produkt jest idealnym wyborem do zastosowań przemysłowych i automatyki domowej. Dzięki wsparciu dla wielu trybów komunikacji, w tym TCP Server, TCP Client, UDP, HTTP oraz MQTT, moduł może łatwo dostosować się do wymagań różnych projektów. Dodatkowo, moduł posiada wskaźniki LED umożliwiające monitorowanie statusu transmisji i pracy MCU, co ułatwia bieżącą kontrolę działania systemu. Kompatybilność z popularnymi platformami IoT oraz możliwość konfiguracji przez przeglądarkę internetową pozwalają na zdalne zarządzanie i monitorowanie urządzeń w czasie rzeczywistym, co czyni go niezastąpionym rozwiązaniem w projektach wymagających niezawodności i wydajności.





Specyfikacja:



• Ilość kanałów przekaźnika: 30
• Protokoły komunikacyjne: Modbus RTU, Modbus TCP
• Porty komunikacyjne: Ethernet PoE, DC 5,5x2,1 mm, śrubowy terminal zasilania (7–36V)
• Zasilanie: PoE zgodne ze standardem IEEE 802.3af lub DC 7–36V
• Obciążenie przekaźnika: ≤10A 250V AC lub ≤10A 30V DC
• Interfejs konfiguracji: Przeglądarka internetowa, DHCP, DNS
• Materiał obudowy: ABS, montaż na szynie DIN
• Wskaźniki LED: RUN (praca Ethernetu), STA (praca MCU), TXD (wysyłanie danych), RXD (odbieranie danych), wskaźniki zielony i żółty na porcie Ethernet
• Wymiary: odpowiednie do montażu szynowego



Właściwości produktu:



• Obsługa protokołów Modbus RTU/TCP dla komunikacji przez Ethernet
• Zasilanie poprzez PoE lub szeroki zakres napięcia 7–36V
• Konfiguracja przez oprogramowanie oraz przeglądarkę internetową
• Obsługa MQTT i HTTP dla integracji z popularnymi platformami IoT
• Funkcja flash-on, flash-off dla automatycznego włączania/wyłączania przekaźnika
• Zabezpieczenia wbudowane: dioda zabezpieczająca przed przepięciami, izolacja optyczna, obwód odporny na odwrotną polaryzację
• Wysokiej jakości przekaźnik z obciążeniem do 10A przy 250V AC lub 30V DC
• Wytrzymała obudowa z ABS, łatwy montaż na szynie DIN













Obsługuje wysyłanie poleceń protokołu modbus rtu / tcp przez port ethernet w celu sterowania przekaźnikiem i różnymi urządzeniami:

Obsługuje wiele trybów komunikacji, przyjmuje protokół Modbus:

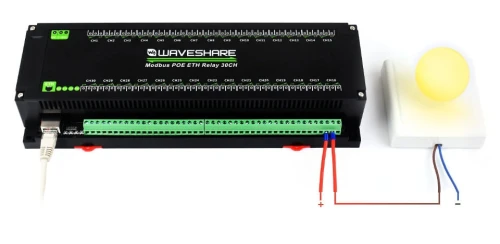

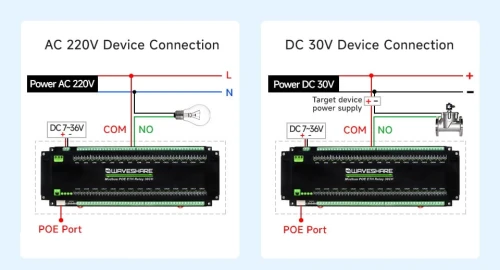

Podłączenie przekaźnika:

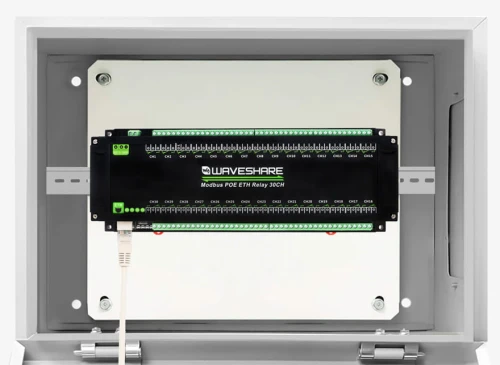

Obudowa z tworzywa ABS montowana na szynie, łatwa w instalacji, bezpieczna w użyciu:



Przykład aplikacji:

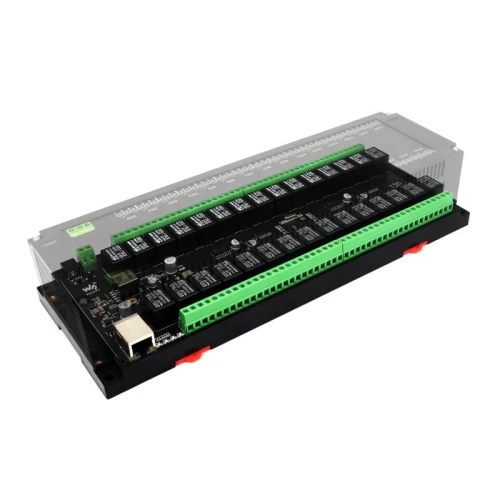

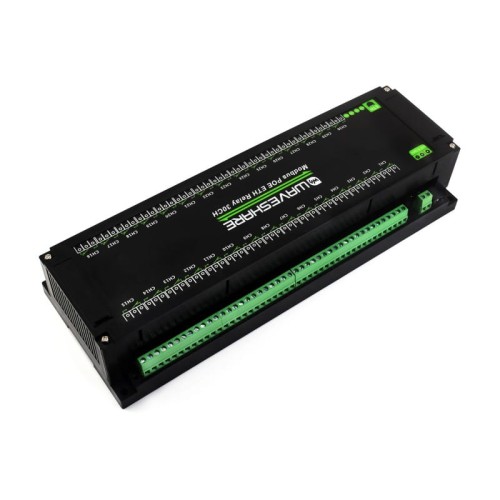

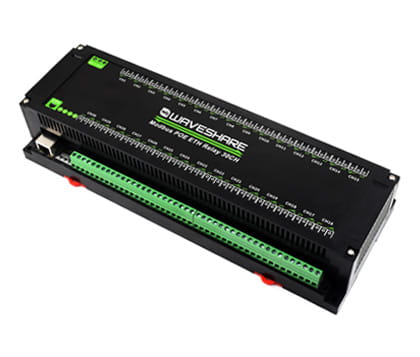

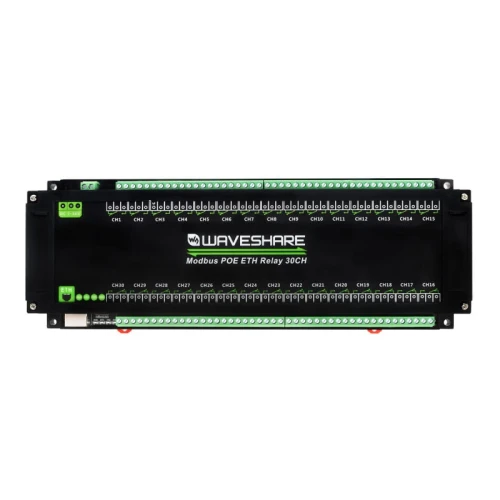

Prezentacja:

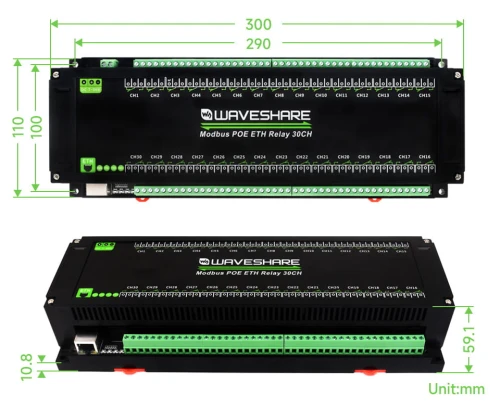

Wymiary:

Brak zasilacza w zestawie!

Zestaw zawiera:

• 30-kanałowy moduł przekaźników Ethernet x1
