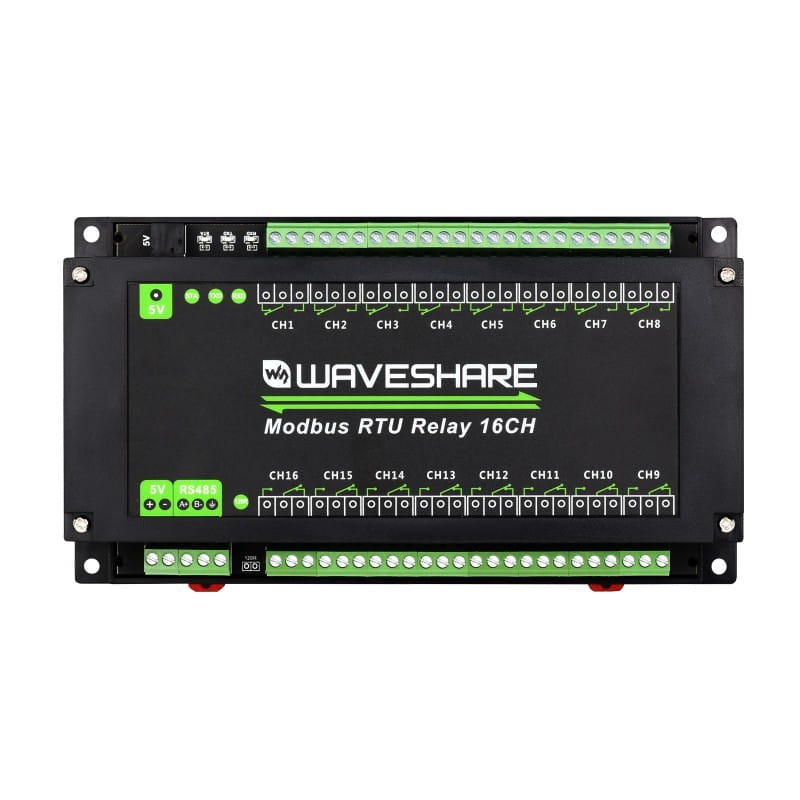

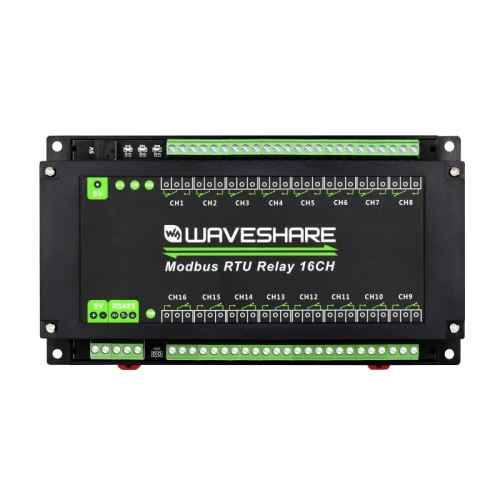

16-kanałowy moduł przekaźnikowy RS485 Modbus RTU
Ten zaawansowany przemysłowy moduł przekaźnikowy zawiera 16 kanałów sterowania, zapewniając wyjątkową funkcjonalność w zarządzaniu różnorodnymi urządzeniami elektrycznymi. Dzięki wykorzystaniu interfejsu RS485 oraz protokołu Modbus RTU, moduł oferuje nie tylko niezawodną i szybką komunikację, ale także umożliwia łatwą integrację z istniejącymi systemami automatyki. Wbudowane obwody ochronne, takie jak izolacja zasilania, izolacja magnetyczna, bezpiecznik samoresetujący, i dioda TVS, znacząco zwiększają bezpieczeństwo użytkowania przez ochronę przed przepięciami, przeciążeniami oraz innymi niekorzystnymi zjawiskami elektrycznymi. Moduł jest zamknięty w trwałej obudowie ABS, przystosowanej do montażu na szynie DIN, co ułatwia jego instalację w szafach sterowniczych oraz na panelach kontrolnych, zapewniając zarazem ochronę w środowiskach przemysłowych. Możliwość konfiguracji adresu urządzenia (w zakresie 1–255) oraz funkcje takie jak flash-on, flash-off dodatkowo rozszerzają zakres zastosowań modułu, czyniąc go elastycznym rozwiązaniem dla złożonych systemów automatyki.
Specyfikacja:
- Napięcie pracy: 5V
- Interfejs komunikacyjny: RS485
- Obsługiwane prędkości transmisji: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
- Domyślny format komunikacji: 9600 baud, bez parzystości, 8 bitów danych, 1 bit stopu
- Kanały przekaźnikowe: 16
- Forma kontaktów przekaźnika: 1NO (jedno zwarcie) i 1NC (jedno rozwarcie)
- Protokół komunikacyjny: Standard Modbus RTU
- Zakres adresów RS485: 1~255
- Wskaźniki LED: STA (praca MCU), TXD (transmisja danych), RXD (odbieranie danych)
Właściwości produktu:
- Wielokrotna ochrona izolacyjna: Izolacja zasilania, izolacja magnetyczna, bezpiecznik samoresetujący, dioda TVS, izolacja optoelektroniczna, dedykowany układ sterowania przekaźnikiem zapewniają wysoką niezawodność i bezpieczeństwo.
- Konfigurowalny adres urządzenia: Możliwość ustawienia adresu w zakresie 1–255, co umożliwia łatwą integrację i zarządzanie wieloma modułami w systemie.
- Kaskadowe łączenie urządzeń: Dzięki RS485 możliwe jest łączenie wielu modułów w jednym systemie, zwiększając jego skalowalność.
- Funkcje flash-on i flash-off: Pozwalają na czasowe włączanie i wyłączanie przekaźnika, co umożliwia realizację zaawansowanych scenariuszy sterowania.
- Wysoka jakość przekaźników: Kontakty przekaźników mogą obsługiwać obciążenia do 10A przy 250VAC lub 30VDC, co umożliwia sterowanie szerokim zakresem urządzeń.
- Obudowa montażowa na szynie DIN: Ułatwia instalację i zapewnia ochronę modułu w środowisku przemysłowym.
- Wskaźniki LED: Ułatwiają diagnostykę i monitorowanie statusu pracy modułu.

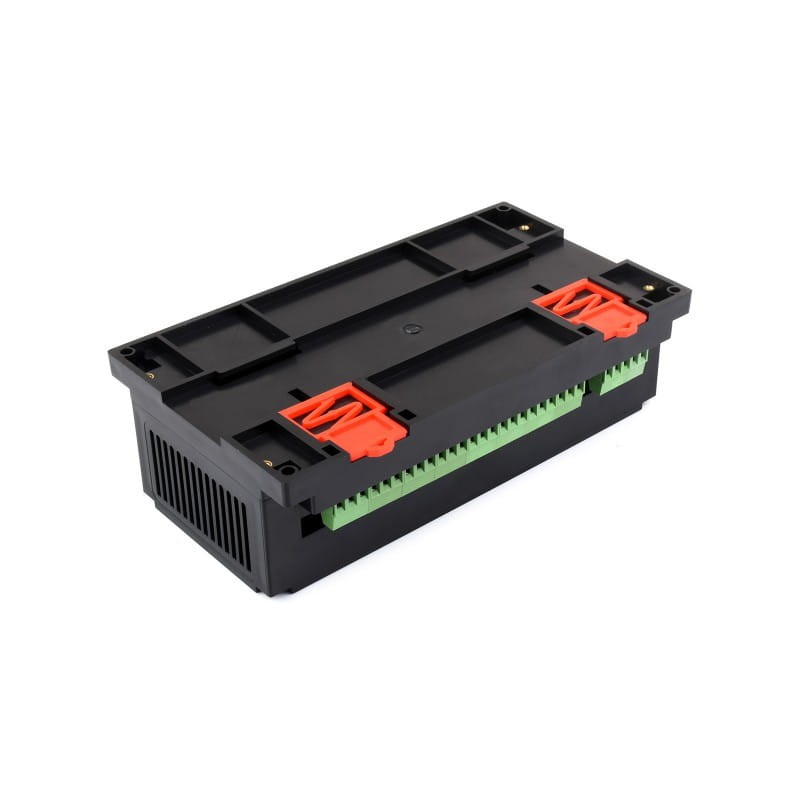

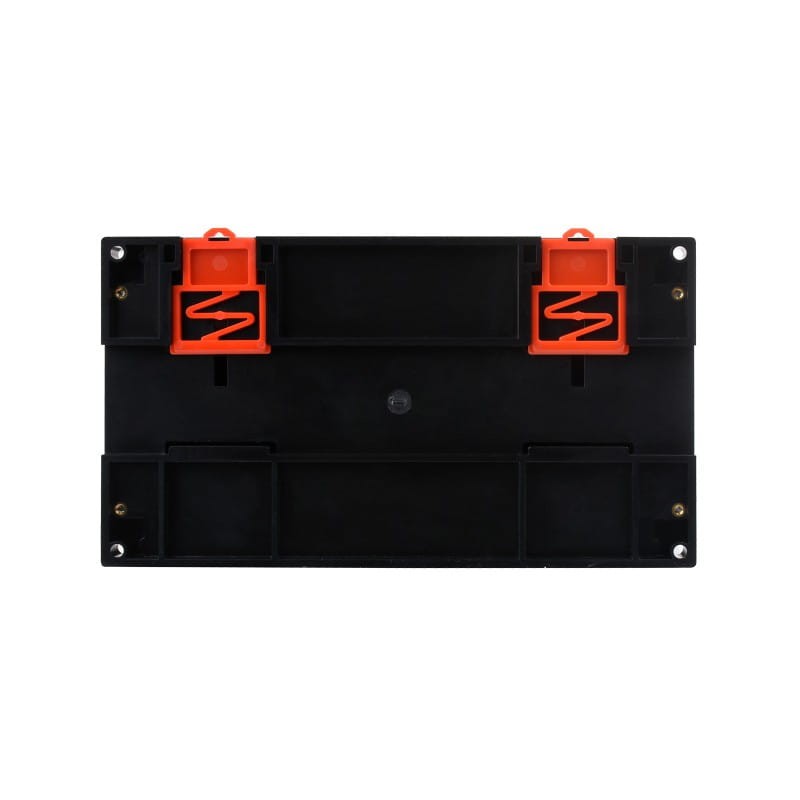

Możliwość montażu na szynie DIN:

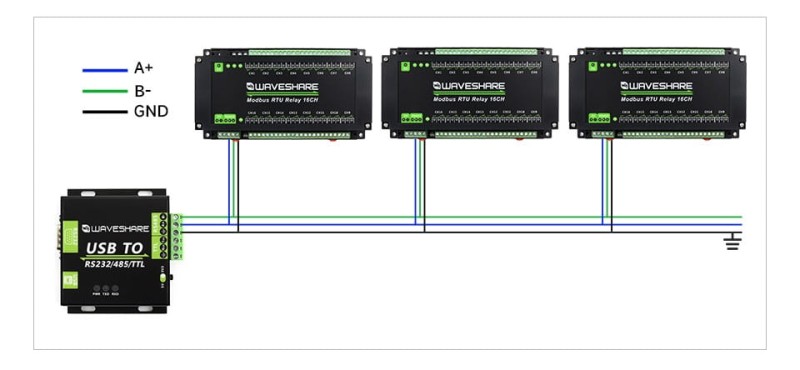

Komunikacja RS485:

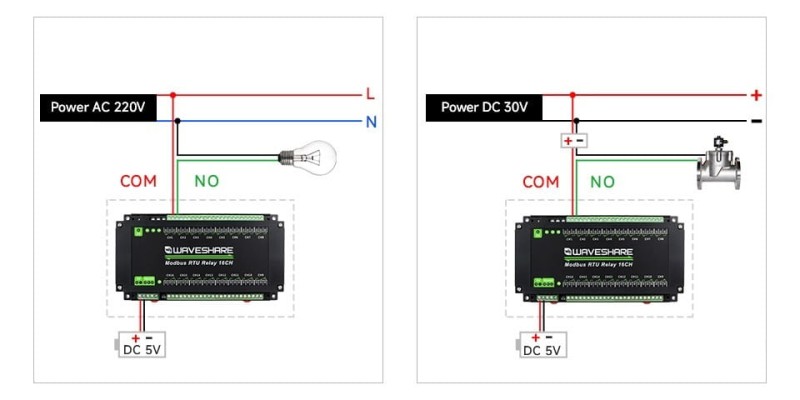

Podłączenie:
Przykład zastosowania:

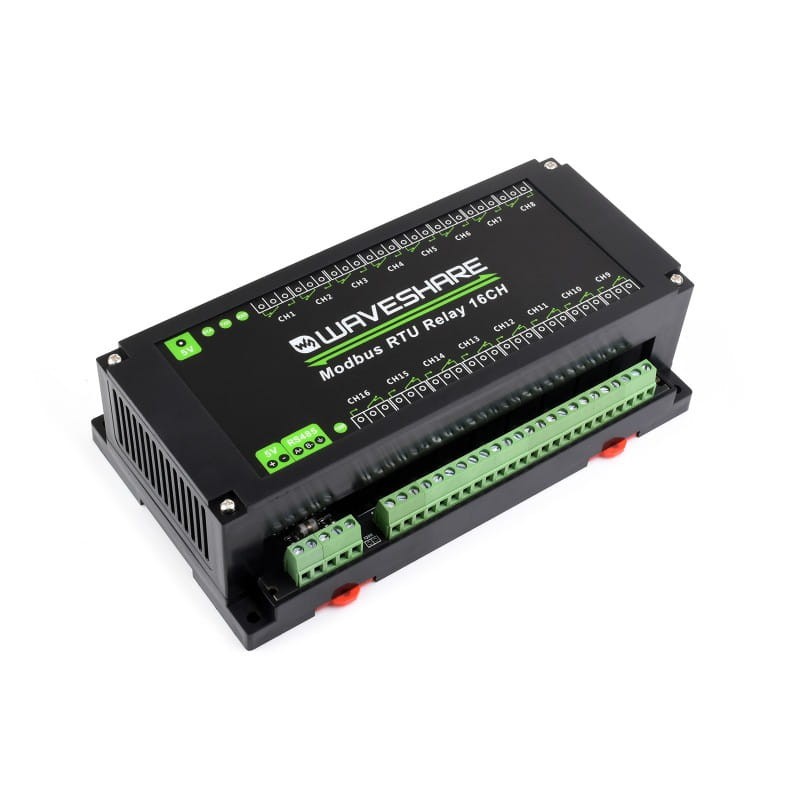

Prezentacja:

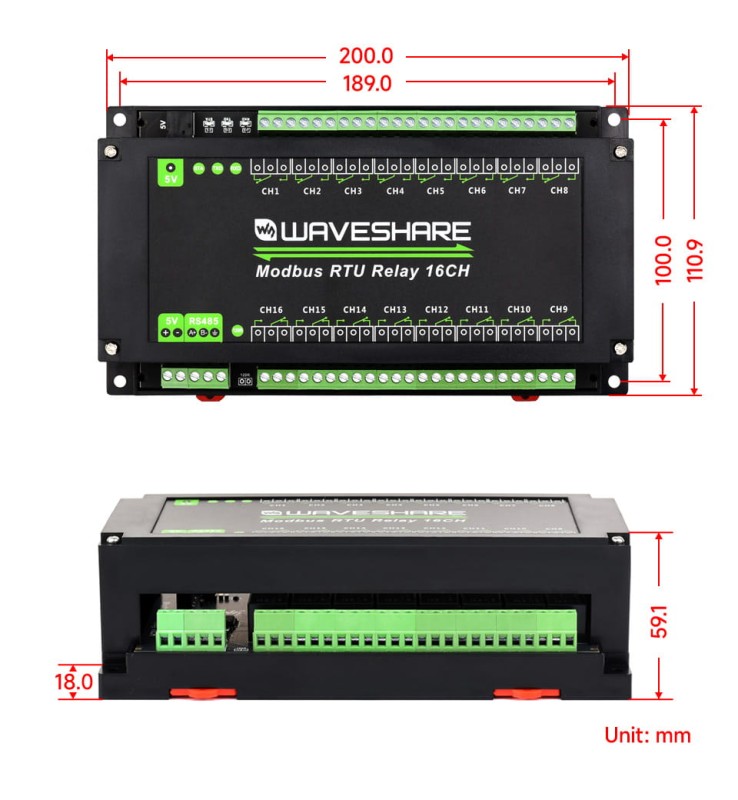

Wymiary:

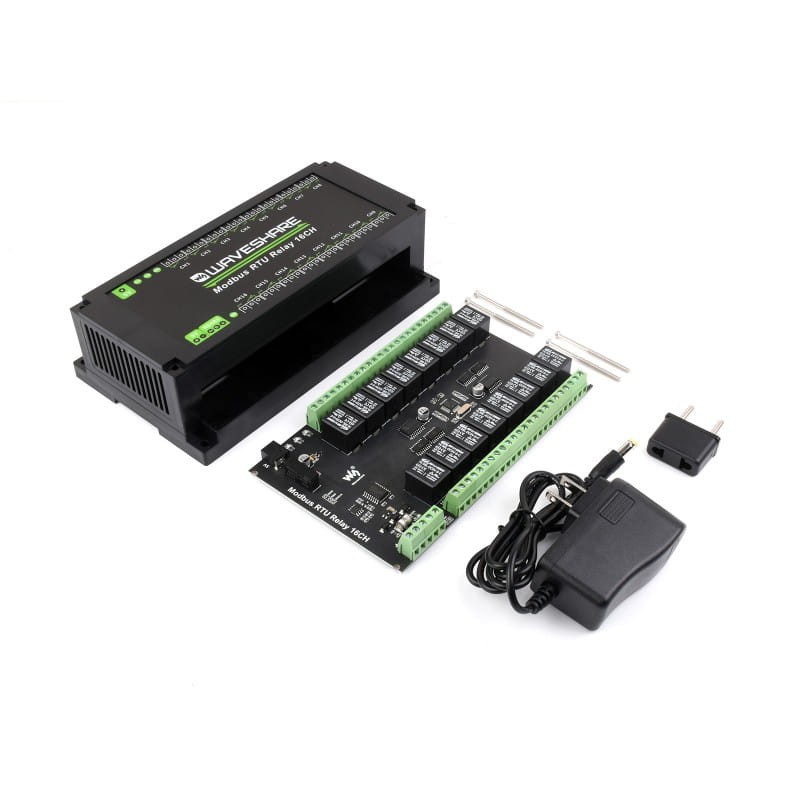

Zestaw zawiera:
- 16-kanałowy moduł przekaźnikowy RS485 Modbus RTU x1
- Zasilacz x1
Wiki: Modbus_RTU_Relay_16CH
