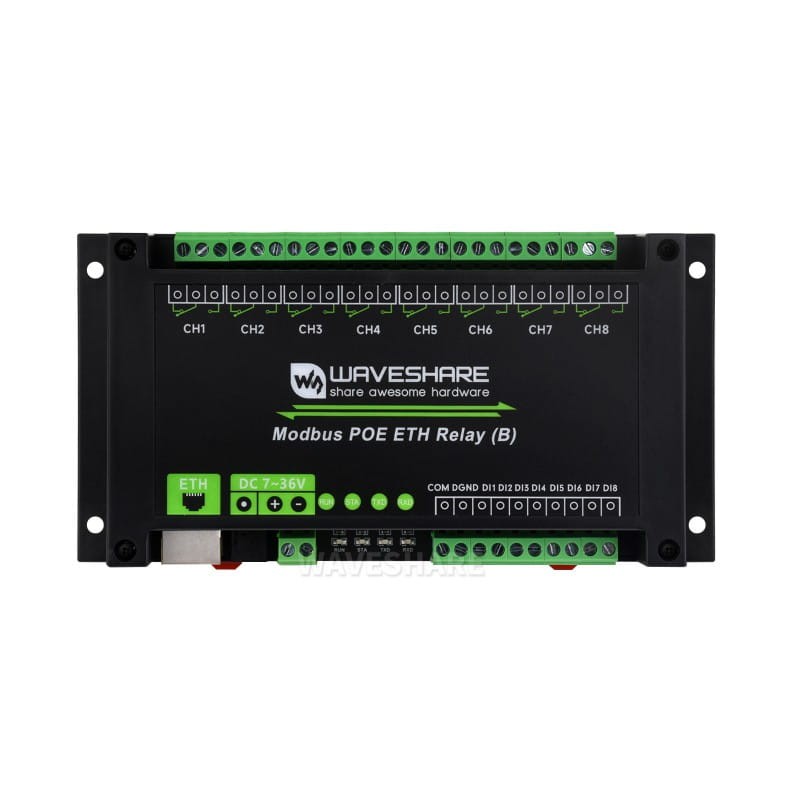

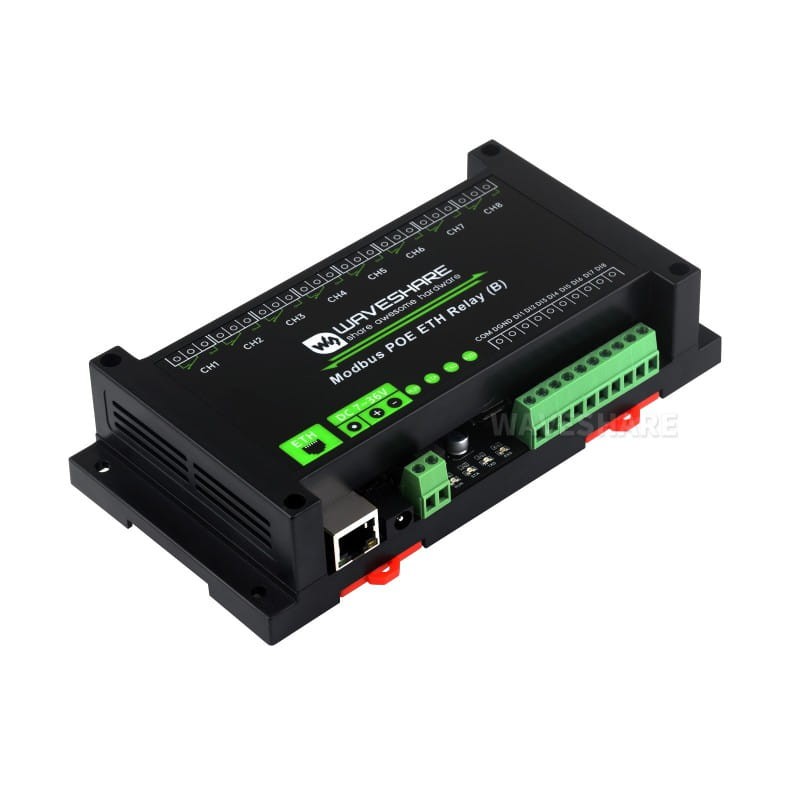

8-kanałowy moduł przekaźników Ethernet z wejściem cyfrowym, obsługujący Modbus RTU/TCP, zasilanie PoE, montaż na szynie DIN

8-kanałowy moduł przekaźników Ethernet z wejściem cyfrowym, obsługujący Modbus RTU/TCP, zasilanie PoE, montaż na szynie DIN

8-kanałowy moduł przekaźników Ethernet to zaawansowane, przemysłowe urządzenie sterujące, które oferuje obsługę protokołów Modbus RTU oraz Modbus TCP, a także zasilanie przez port PoE. Moduł umożliwia kontrolę przekaźników oraz odczyt cyfrowych wejść za pośrednictwem poleceń Modbus przesyłanych przez port Ethernet, co czyni go niezastąpionym rozwiązaniem dla aplikacji wymagających wysokiej niezawodności i szybkości komunikacji. Posiada funkcję flash-on, flash-off oraz wsparcie dla MQTT, co umożliwia elastyczne sterowanie urządzeniami w szerokim zakresie aplikacji IoT i automatyki przemysłowej. Dodatkowo, moduł charakteryzuje się wysoką jakością wykonania oraz wytrzymałą obudową ABS, przystosowaną do montażu na szynie DIN, co zapewnia łatwą i bezpieczną instalację.

Wyposażony w 8-kanałowe cyfrowe wejścia oraz funkcję izolacji optycznej, moduł pozwala na obsługę zarówno wejść pasywnych, jak i aktywnych, oferując pełną ochronę obwodów przed zakłóceniami pochodzącymi z obwodów wysokiego napięcia. Moduł wspiera szeroki zakres napięć zasilania od 7 do 36V, co zwiększa jego elastyczność w instalacjach wymagających zdalnego sterowania. Dzięki wskaźnikom LED można łatwo monitorować status połączeń sieciowych oraz aktywność przekaźników i MCU, co ułatwia nadzór i diagnostykę urządzeń.





Specyfikacja:



• Liczba kanałów przekaźników: 8
• Protokoły komunikacyjne: Modbus RTU, Modbus TCP
• Interfejs komunikacji: Port Ethernet PoE, zgodny ze standardem IEEE 802.3af
• Zasilanie: Port Ethernet PoE, DC 5,5x2,1 mm lub terminal śrubowy (7–36V)
• Maksymalne obciążenie przekaźnika: ≤10A 250V AC lub ≤10A 30V DC
• Wejścia cyfrowe: 8DI (5–36V), wejście pasywne/aktywne (NPN lub PNP)
• Izolacja wejścia cyfrowego: Dwukierunkowy optoizolator
• Interfejs konfiguracji: Przeglądarka internetowa, DHCP, DNS
• Materiał obudowy: ABS, montaż na szynie DIN
• Wskaźniki LED: RUN (Ethernet), STA (MCU), TXD (wysyłanie danych), RXD (odbieranie danych), wskaźnik zielony i żółty na porcie Ethernet



Właściwości produktu:



• Obsługa protokołów Modbus RTU/TCP dla kontroli przekaźników przez Ethernet
• Zasilanie przez PoE lub szeroki zakres napięcia 7–36V
• Możliwość konfiguracji poprzez przeglądarkę internetową, DHCP oraz DNS
• Obsługa MQTT i HTTP dla pełnej integracji z platformami IoT
• Funkcja flash-on, flash-off do automatycznego sterowania przekaźnikami
• Wbudowane zabezpieczenia: izolacja optyczna, dioda zabezpieczająca przed przepięciami, ochrona przed odwrotną polaryzacją
• Łatwy montaż na szynie DIN oraz wsparcie dla aktywnych i pasywnych wejść cyfrowych
• Wysokiej jakości przekaźnik o obciążalności do 10A przy 250V AC lub 30V DC

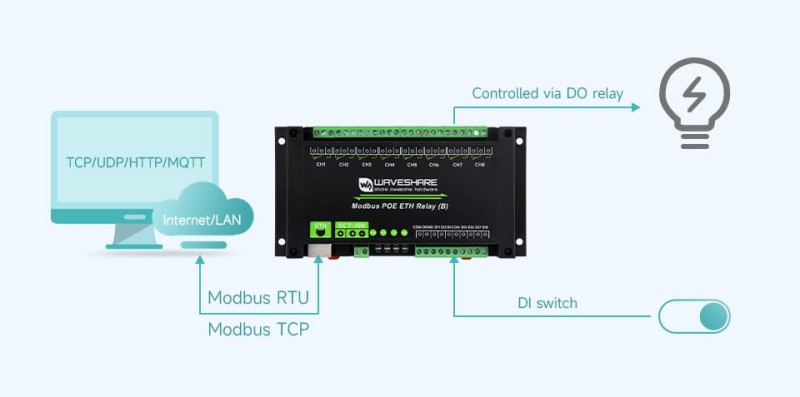

Obsługuje odczyt wejścia cyfrowego poprzez wysyłanie poleceń protokołu Modbus RTU przez Ethernet w celu sterowania wyjściem przekaźnikowym:

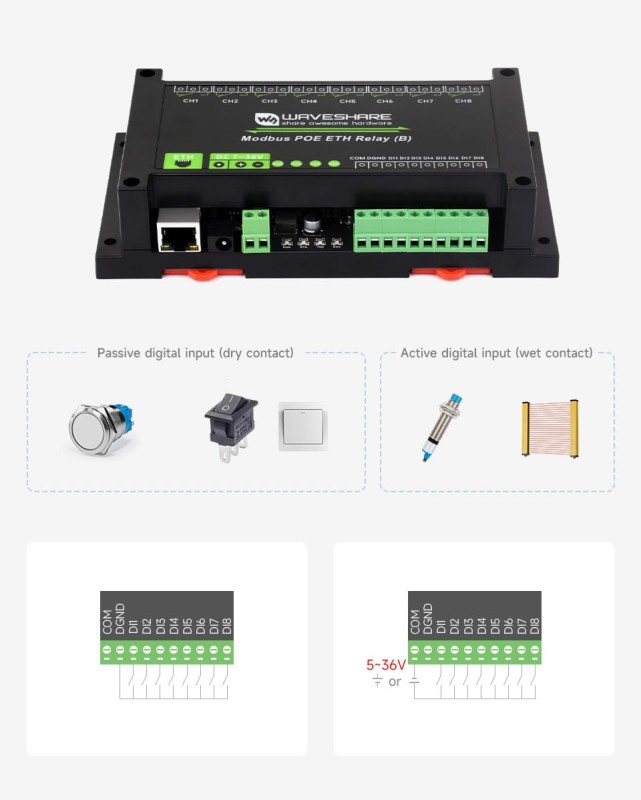

Obsługuje pasywne (styk bezprądowy) i aktywne (styk mokry) wejście cyfrowe, z dwukierunkową izolacją transoptora:

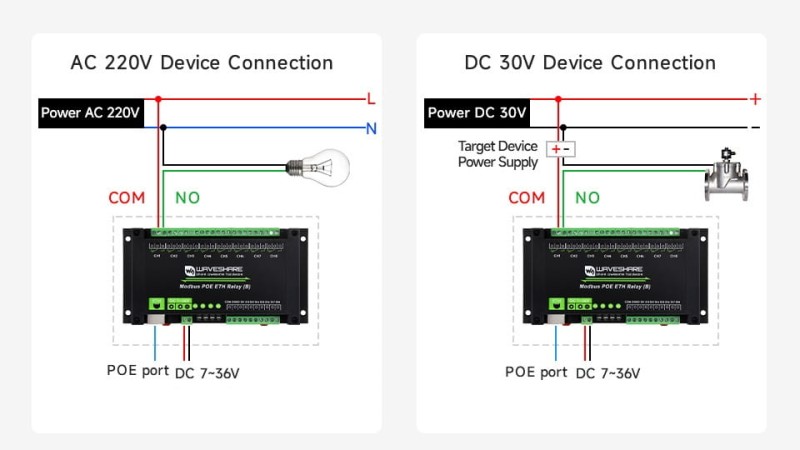

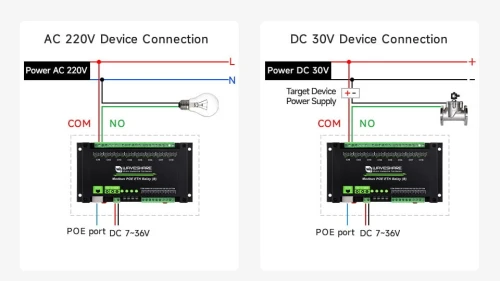

Podłączenie przekaźnika:

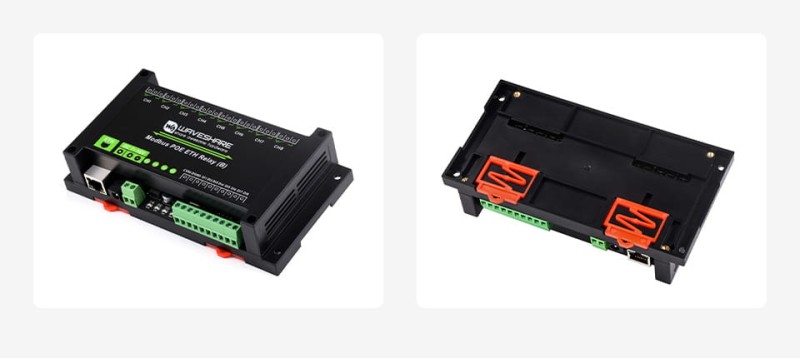

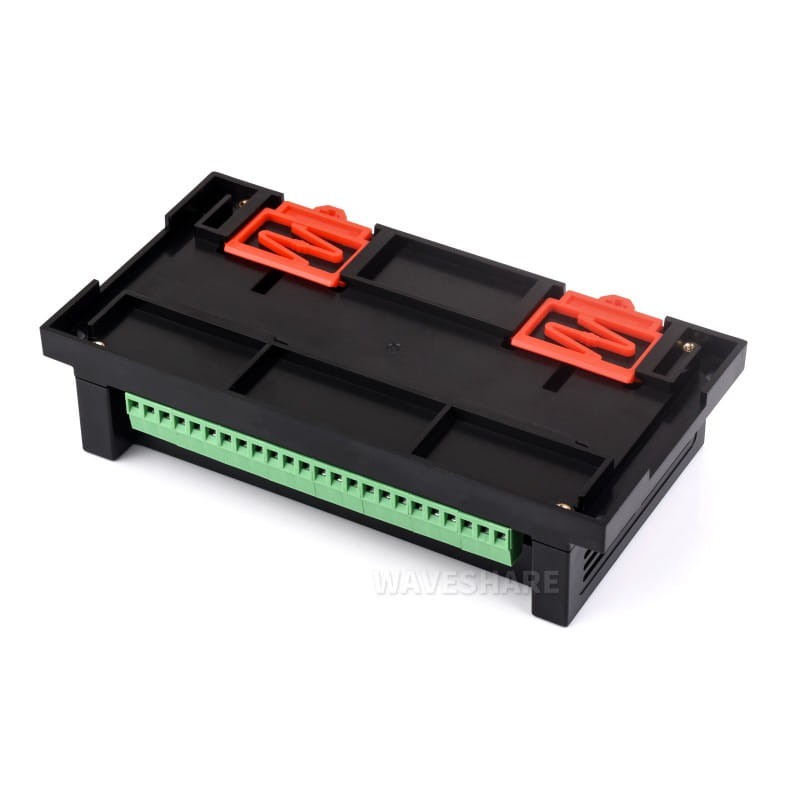

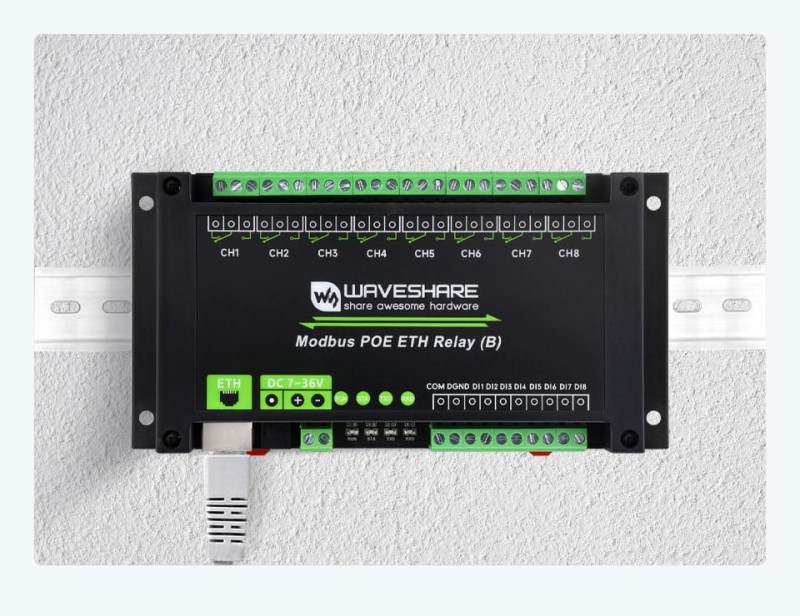

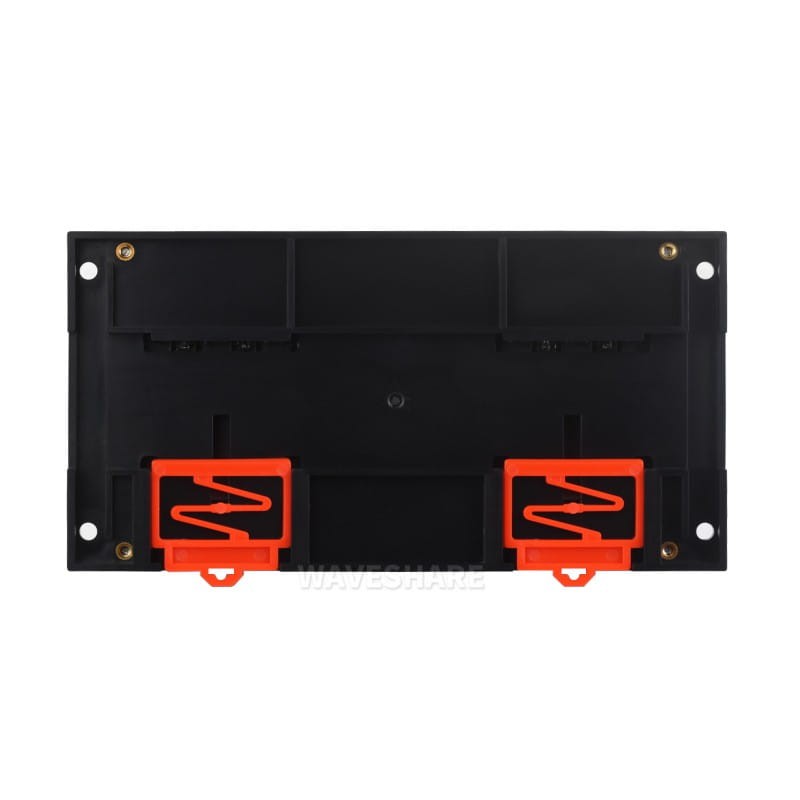

Obudowa z tworzywa ABS montowana na szynie, łatwa w instalacji, bezpieczna w użyciu:

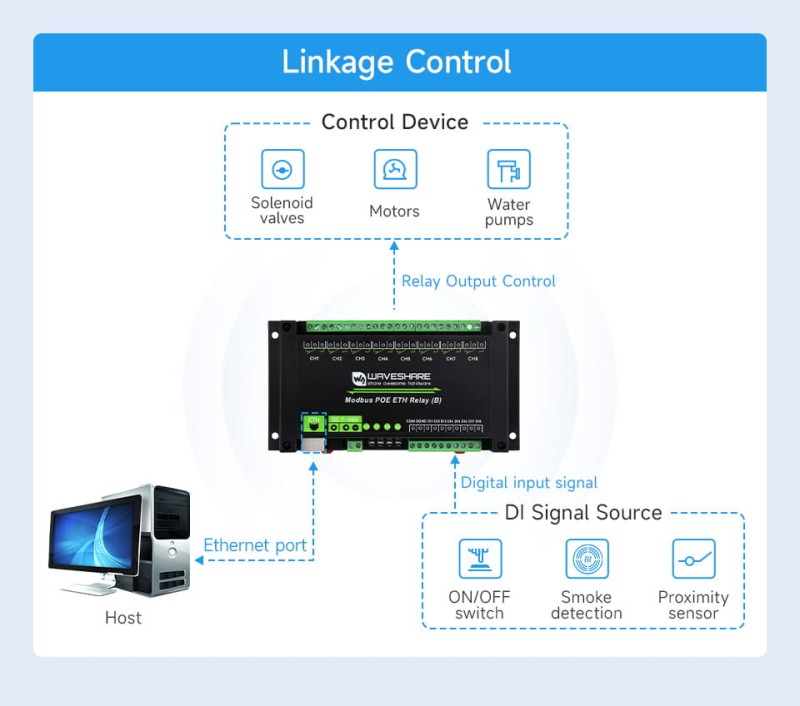

Przykład aplikacji:

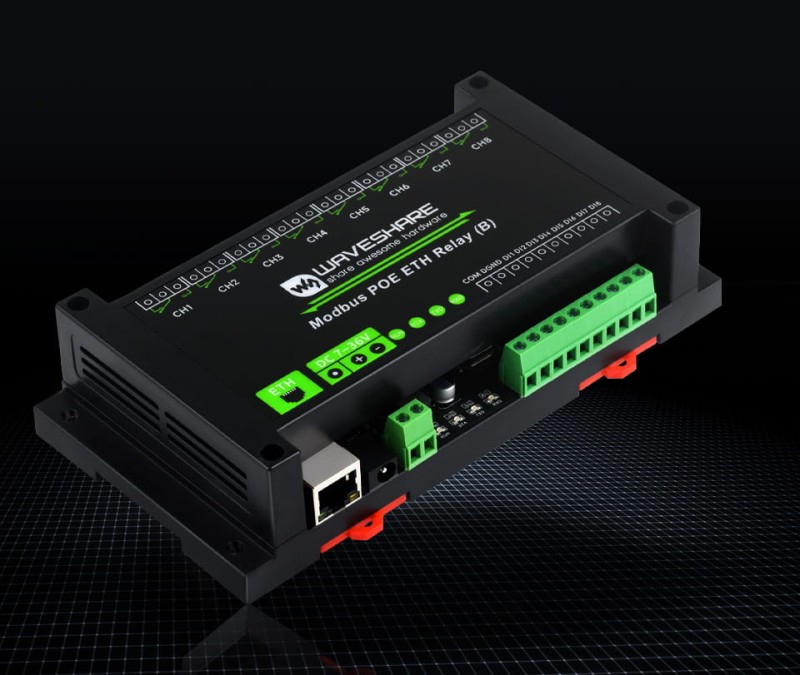

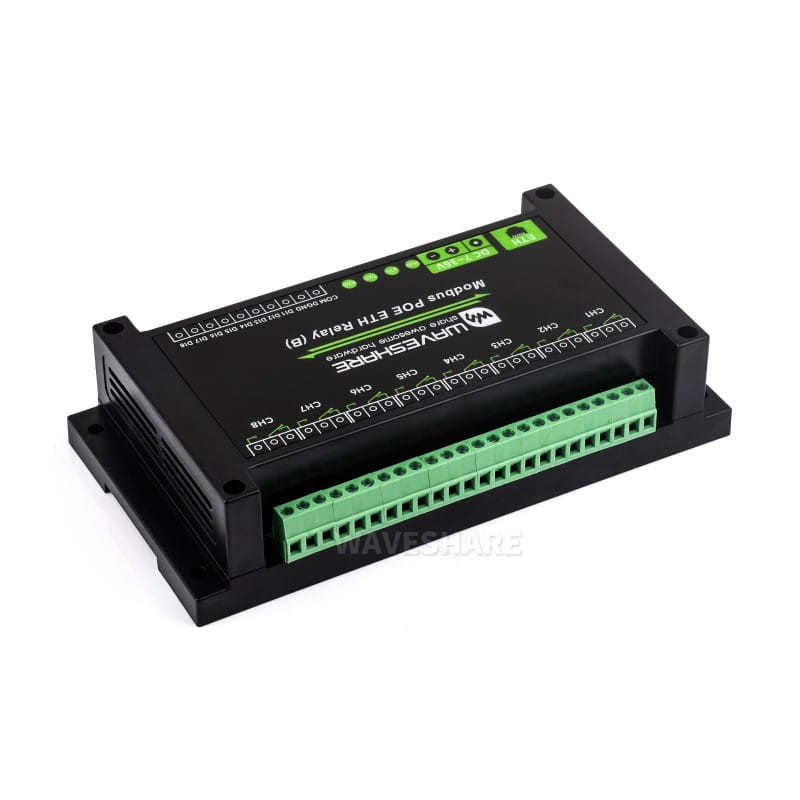

Prezentacja:

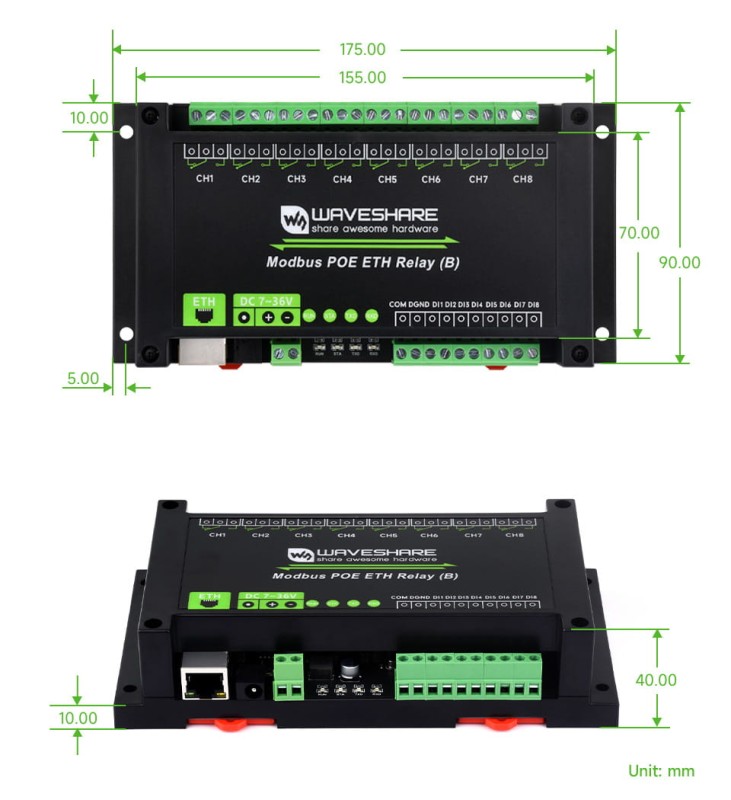

Wymiary:

Brak zasilacza w zestawie!

Zestaw zawiera:

• 8-kanałowy moduł przekaźników Ethernet z wejściem cyfrowym x1
